اجرای لوله در زیر بزرگراه یکی از بخشهای حساس پروژههای راهسازی و زیرسازی محسوب میشود. در این بخش، لوله باید علاوه بر انتقال مناسب آب، در برابر فشار خاک، بارهای ناشی از تردد وسایل نقلیه و شرایط محیطی نیز عملکرد قابل قبولی داشته باشد. به همین دلیل، اجرای لوله کاروگیت در زیر بزرگراه تنها به قرار دادن لوله داخل ترانشه محدود نمیشود و مراحل مختلفی از بررسی مسیر تا خاکریزی نهایی باید با دقت انجام شود.

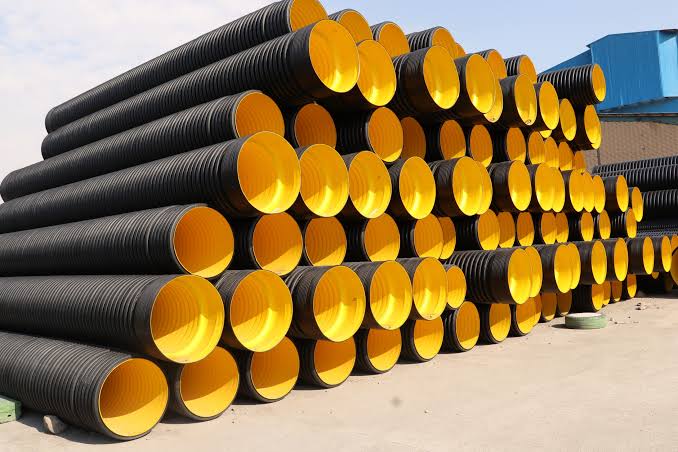

لوله کاروگیت در پروژههای بزرگراهی میتواند برای انتقال آبهای سطحی، عبور آب از زیر مسیر، زهکشی و برخی شبکههای انتقال ثقلی مورد استفاده قرار گیرد. انتخاب محصول مناسب، طراحی مسیر، آمادهسازی بستر و اجرای صحیح خاک اطراف لوله، همگی در عملکرد نهایی سیستم نقش دارند.
چرا اجرای لوله کاروگیت زیر بزرگراه اهمیت دارد؟
لولهای که در زیر بزرگراه نصب میشود، معمولاً در شرایطی قرار دارد که بارهای مختلفی به آن وارد میشود. وزن خاک بالای لوله و بارهای ناشی از ترافیک میتوانند فشار قابل توجهی ایجاد کنند.
از طرف دیگر، اگر لوله برای انتقال آبهای سطحی یا زهکشی استفاده شود، باید بتواند جریان مورد نظر را در طول مسیر منتقل کند و در برابر رطوبت و شرایط محیطی عملکرد مناسبی داشته باشد.
اجرای نادرست میتواند باعث تغییر شکل بیش از حد لوله، نشست زمین، آسیب به روسازی، ایجاد گرفتگی یا کاهش ظرفیت انتقال شود. به همین دلیل، مراحل اجرای لوله کاروگیت باید مطابق مشخصات فنی پروژه انجام شوند.
بررسی مسیر قبل از اجرای لوله کاروگیت
اولین مرحله، بررسی محل اجرای خط لوله است. پیش از شروع عملیات باید مسیر عبور لوله، عمق مورد نیاز، محل ورودی و خروجی و نقاط اتصال مشخص شوند.
همچنین باید وضعیت تأسیسات موجود در زیر زمین بررسی شود. وجود کابلهای برق، خطوط آب، گاز، مخابرات یا سایر تأسیسات میتواند بر مسیر اجرای لوله تأثیر بگذارد.
در پروژههای بزرگراهی، بررسی شیب مسیر نیز اهمیت زیادی دارد. اگر شبکه به صورت ثقلی طراحی شده باشد، اختلاف ارتفاع میان نقاط مختلف باید با نقشههای اجرایی هماهنگ باشد.
انتخاب لوله کاروگیت مناسب
پیش از اجرای پروژه باید مشخصات لوله با شرایط واقعی محل نصب مطابقت داشته باشد. قطر لوله، مقاومت حلقوی، نوع مواد اولیه، نوع اتصال و کاربرد مجاز محصول از جمله موارد مهم هستند.
برای مثال، لولهای که برای انتقال آب سطحی طراحی شده است لزوماً برای هر نوع شبکه فاضلاب مناسب نیست. در شبکههای فاضلاب نیز الزامات مربوط به آببندی و مقاومت شیمیایی باید مورد توجه قرار گیرد.
همچنین عمق دفن و بارهای واردشده از سطح باید در انتخاب مشخصات لوله لحاظ شوند.
مرحله اول؛ اجرای ترانشه
پس از مشخص شدن مسیر، عملیات حفاری ترانشه آغاز میشود. عرض و عمق ترانشه باید به اندازهای باشد که امکان نصب لوله، اجرای بستر و تراکم مناسب مصالح اطراف آن فراهم شود.
عمق ترانشه به عواملی مانند قطر لوله، عمق طراحی، وضعیت روسازی و بارهای سطحی بستگی دارد.
در هنگام حفاری باید از ایجاد تغییرات غیرضروری در بستر جلوگیری شود. اگر کف ترانشه بیش از عمق مورد نیاز حفاری شود، ممکن است نیاز به اصلاح و پر کردن مجدد آن وجود داشته باشد.
آمادهسازی کف ترانشه
کف ترانشه باید برای قرارگیری مناسب لوله آماده شود. سطح بستر باید تا حد امکان یکنواخت باشد و از سنگهای تیز، قطعات سخت و مواد نامناسب پاک شود.
در صورت نیاز، از مصالح مناسب برای ایجاد بستر استفاده میشود. هدف از این کار ایجاد سطحی پایدار و یکنواخت برای قرارگیری لوله است.
اجرای بستر نامناسب میتواند باعث ایجاد نقاط فشار موضعی روی لوله شود و عملکرد آن را تحت تأثیر قرار دهد.
قرار دادن لوله کاروگیت در ترانشه
پس از آماده شدن بستر، قطعات لوله در مسیر مورد نظر قرار میگیرند. لوله باید مطابق تراز و شیب تعیینشده در نقشه اجرایی نصب شود.
در این مرحله نباید لوله روی سنگهای تیز یا نقاط برجسته قرار گیرد. همچنین باید از وارد شدن ضربه شدید هنگام جابهجایی و نصب جلوگیری شود.
قرارگیری صحیح لوله در امتداد مسیر اهمیت زیادی دارد، زیرا هرگونه انحراف میتواند روی اتصالات و جریان داخل شبکه اثر بگذارد.
اتصال قطعات لوله کاروگیت
شبکههای بزرگراهی معمولاً از چندین قطعه لوله تشکیل میشوند. بنابراین اتصال مناسب قطعات یکی از مراحل مهم اجرای لوله کاروگیت است.
نوع اتصال باید بر اساس طراحی و مشخصات محصول انتخاب شود. در بسیاری از سیستمها از اتصالات سوکتی، واشرهای آببندی یا روشهای اتصال مخصوص همان محصول استفاده میشود.
سطح اتصال باید تمیز باشد و قطعات به شکل صحیح در یک راستا قرار گیرند. اتصال ناقص میتواند باعث جابهجایی، نشت یا ورود خاک و رسوبات به داخل مسیر شود.
کنترل شیب لوله
در شبکههای انتقال آب و فاضلاب ثقلی، کنترل شیب یکی از مهمترین مراحل اجراست. شیب باید مطابق نقشه و محاسبات طراحی باشد.
اگر شیب در طول مسیر تغییرات ناخواسته داشته باشد، ممکن است در برخی نقاط آب جمع شود یا رسوبات بیشتری تشکیل شوند.
برای کنترل دقیق مسیر میتوان از تجهیزات نقشهبرداری و ابزارهای تراز استفاده کرد. کنترل شیب تنها در ابتدای کار کافی نیست و باید در مراحل مختلف نصب نیز بررسی شود.
خاکریزی اطراف لوله کاروگیت
پس از قرارگیری و اتصال لوله، نوبت به اجرای مصالح اطراف آن میرسد. این مرحله اهمیت زیادی دارد، زیرا لوله کاروگیت به عنوان یک لوله انعطافپذیر، عملکرد خود را تا حد زیادی در تعامل با خاک اطراف به دست میآورد.
مصالح مناسب باید در دو طرف لوله و بخش بالایی آن قرار بگیرند. این عملیات باید به شکل مرحلهای انجام شود تا اطراف لوله به صورت یکنواخت پشتیبانی شود.
ریختن حجم زیادی از خاک به صورت یکباره میتواند باعث جابهجایی لوله یا ایجاد تراکم نامناسب شود.
اهمیت تراکم خاک اطراف لوله
تراکم مصالح اطراف لوله باید مطابق مشخصات فنی پروژه انجام شود. تراکم ناکافی ممکن است باعث ایجاد فضای خالی و نشست بعدی خاک شود.
در پروژههای بزرگراهی، نشست اطراف لوله میتواند در نهایت روی لایههای روسازی نیز اثر بگذارد. به همین دلیل، کنترل کیفیت عملیات خاکریزی و تراکم از مراحل مهم اجرای شبکه محسوب میشود.
روش تراکم باید به گونهای انتخاب شود که در عین ایجاد پشتیبانی مناسب، باعث آسیب یا تغییر شکل بیش از حد لوله نشود.
پوشاندن لوله و اجرای لایههای بالایی
پس از تکمیل خاکریزی اطراف لوله، عملیات پر کردن ترانشه ادامه پیدا میکند. ضخامت پوشش روی لوله باید با توجه به طراحی، مشخصات لوله و بارهای سطحی تعیین شود.
در مسیرهای بزرگراهی، لایههای بالای لوله معمولاً بخشی از ساختار روسازی یا زیرسازی مسیر را تشکیل میدهند. بنابراین کیفیت اجرای این بخش اهمیت زیادی دارد.
پوشش ناکافی ممکن است باعث افزایش اثر بارهای سطحی بر لوله شود و پوشش بیش از حد بدون طراحی مناسب نیز میتواند مشکلات اجرایی ایجاد کند.
اجرای لوله کاروگیت در زیر مسیر پرترافیک
در بزرگراههایی که ترافیک سنگین دارند، طراحی و اجرای لوله باید با حساسیت بیشتری انجام شود. بار وسایل نقلیه از طریق لایههای روسازی و خاک به عمق منتقل میشود و مشخصات لوله و سیستم خاک اطراف باید برای شرایط مورد نظر مناسب باشند.
در این شرایط، بررسی عمق دفن، نوع خاک، تراکم و مقاومت حلقوی لوله اهمیت ویژهای پیدا میکند.
همچنین بهتر است عملیات اجرای لوله به شکلی برنامهریزی شود که اختلال در تردد و آسیب به بخشهای موجود مسیر به حداقل برسد.
عبور آب از زیر بزرگراه با لوله کاروگیت
یکی از کاربردهای رایج این محصولات، انتقال آب از یک سمت بزرگراه به سمت دیگر است. در این حالت ممکن است روانآبهای طبیعی یا آبهای جمعشده در یک محدوده نیاز به عبور از زیر مسیر داشته باشند.
برای این کاربرد، ظرفیت لوله باید بر اساس جریان طراحی تعیین شود. علاوه بر آن، ورودی و خروجی لوله نیز باید به شکلی طراحی شوند که از فرسایش خاک و ایجاد آبشستگی جلوگیری شود.
صرفاً انتخاب قطر مناسب برای حل مسئله کافی نیست و سازههای ورودی و خروجی نیز باید در طراحی دیده شوند.
اجرای اتصالات به منهول و سازههای جانبی
در بسیاری از پروژهها، لوله کاروگیت مستقیماً به یک منهول، حوضچه، کانال یا سازه دیگر متصل میشود. این نقاط باید با جزئیات اجرایی مناسب طراحی شوند.
اتصال نادرست میتواند موجب ایجاد نشتی، ورود خاک یا ایجاد شکست در مسیر جریان شود. بنابراین اتصال لوله به سازههای بتنی یا سایر اجزای شبکه باید مطابق جزئیات اجرایی پروژه انجام شود.
کنترل کیفیت هنگام اجرای لوله کاروگیت
کنترل کیفیت باید در تمام مراحل پروژه انجام شود. بررسی قطر و مشخصات لوله، کنترل بستر، بررسی اتصالات، کنترل شیب، نظارت بر خاکریزی و آزمایش تراکم از جمله موارد مهم هستند.
پس از اجرای مسیر نیز میتوان بازرسیهای لازم را انجام داد تا از باز بودن مسیر و نبود تغییر شکل غیرمجاز اطمینان حاصل شود.
ثبت اطلاعات مربوط به مسیر، عمق، محل اتصالات و نقاط دسترسی نیز برای تعمیرات و نگهداری آینده مفید خواهد بود.
اشتباهات رایج در اجرای لوله کاروگیت زیر بزرگراه
برخی اشتباهات میتوانند عملکرد لوله را به شدت تحت تأثیر قرار دهند. مهمترین آنها عبارتاند از:
- انتخاب لوله بدون بررسی بارگذاری
- بیتوجهی به عمق دفن
- آماده نکردن مناسب بستر
- استفاده از مصالح نامناسب اطراف لوله
- تراکم ناکافی خاک
- رعایت نکردن شیب طراحی
- اجرای نادرست اتصالات
- وارد کردن ضربه به لوله هنگام نصب
- بیتوجهی به تأسیسات زیرزمینی موجود
- کنترل نکردن کیفیت عملیات خاکی
پیشگیری از این مشکلات معمولاً هزینه بسیار کمتری نسبت به تعمیر شبکه پس از اجرای روسازی دارد.
نکات مهم برای افزایش دوام لوله زیر بزرگراه
برای افزایش دوام سیستم، باید از مرحله انتخاب محصول تا بهرهبرداری نهایی، تمام جزئیات مورد توجه قرار گیرند.
انتخاب لوله متناسب با شرایط پروژه، اجرای صحیح بستر، استفاده از مصالح مناسب، رعایت عمق دفن و کنترل تراکم از مهمترین موارد هستند.
همچنین محلهای دسترسی و خروجیها باید طوری طراحی شوند که امکان بازرسی و نگهداری دورهای وجود داشته باشد.
نگهداری لوله پس از اجرای بزرگراه
پس از تکمیل عملیات راهسازی، وظیفه پروژه تمام نمیشود. سیستم انتقال آب باید در طول زمان نیز مورد بررسی قرار گیرد.
ورود گلولای، شن، برگ و زباله میتواند ظرفیت انتقال را کاهش دهد. به همین دلیل، دریچههای ورودی، منهولها و خروجیها باید بهصورت دورهای بررسی و پاکسازی شوند.
در صورت مشاهده نشست زمین، آبگرفتگی یا تغییرات غیرعادی در سطح مسیر نیز باید وضعیت لوله و خاک اطراف آن بررسی شود.
سوالات متداول
آیا اجرای لوله کاروگیت زیر بزرگراه امکانپذیر است؟
بله، در صورت انتخاب محصول مناسب و طراحی صحیح، لوله کاروگیت میتواند در برخی کاربردهای انتقال آب و زهکشی زیر بزرگراه مورد استفاده قرار گیرد.
مهمترین مرحله اجرای لوله کاروگیت چیست؟
تمام مراحل اهمیت دارند، اما آمادهسازی بستر، اجرای صحیح خاک اطراف لوله، تراکم مناسب و کنترل عمق و شیب از بخشهای بسیار مهم اجرای سیستم هستند.
آیا لوله کاروگیت زیر بار ترافیک آسیب میبیند؟
اگر لوله متناسب با شرایط پروژه انتخاب و طبق اصول فنی نصب شود، میتواند برای کاربردهای زیرزمینی و شرایط بارگذاری طراحیشده مورد استفاده قرار گیرد. عمق دفن و کیفیت خاک اطراف نقش مهمی در عملکرد آن دارند.
عمق دفن لوله کاروگیت زیر بزرگراه چقدر باید باشد؟
عمق دفن عدد ثابتی برای همه پروژهها ندارد و باید بر اساس مشخصات لوله، بار ترافیکی، نوع خاک، ساختار روسازی و الزامات طراحی تعیین شود.
آیا تراکم خاک اطراف لوله ضروری است؟
بله. در لولههای انعطافپذیر، خاک اطراف نقش مهمی در عملکرد سازهای دارد و تراکم مناسب میتواند به پایداری و عملکرد صحیح سیستم کمک کند.
آیا قبل از اجرای لوله باید شیب مسیر مشخص شود؟
بله. بهخصوص در شبکههای ثقلی، شیب باید در مرحله طراحی مشخص و هنگام اجرا بهطور دقیق کنترل شود.
مهمترین نکته در اتصال لوله کاروگیت چیست؟
اتصالات باید مطابق مشخصات محصول و جزئیات اجرایی پروژه انجام شوند. تمیز بودن محل اتصال، همراستایی قطعات و استفاده صحیح از اجزای آببندی در کاربردهای مورد نیاز اهمیت زیادی دارد.
