آیا لوله پلی اتیلن در برابر ضربه قوچ مقاوم است؟
لوله پلی اتیلن به دلیل انعطاف‌پذیری و خاصیت الاستیک، در برابر تغییرات ناگهانی فشار و پدیده ضربه قوچ رفتار متفاوتی نسبت به بسیاری از لوله‌های صلب مانند چدن، فولاد یا برخی لوله‌های فلزی دارد. این ویژگی باعث می‌شود لوله‌های پلی اتیلن در بسیاری از پروژه‌های انتقال آب و آبیاری، گزینه مناسبی برای سیستم‌هایی باشند که احتمال تغییرات فشار در آنها وجود دارد.
با این حال، نباید تصور کرد که لوله پلی اتیلن در برابر ضربه قوچ کاملاً مقاوم و غیرقابل آسیب است. اگر تغییر سرعت جریان بسیار شدید باشد یا فشار لحظه‌ای ایجادشده از محدوده مجاز طراحی سیستم فراتر رود، خود لوله یا اجزای دیگر خط مانند اتصالات، شیرآلات و تجهیزات پمپاژ ممکن است دچار مشکل شوند.
بنابراین مقاومت مناسب پلی اتیلن در برابر ضربه قوچ بیشتر به انعطاف‌پذیری ماده و توانایی آن در جذب بخشی از تغییرات فشار مربوط است، نه اینکه ضربه قوچ هیچ اثری بر این نوع لوله نداشته باشد.
چرا لوله پلی اتیلن رفتار مناسبی در برابر ضربه قوچ دارد؟
یکی از مهم‌ترین ویژگی‌های پلی اتیلن، انعطاف‌پذیری آن است. در هنگام ایجاد موج فشار، دیواره لوله می‌تواند تا حد محدودی تغییر شکل الاستیک داشته باشد.
در لوله‌های بسیار صلب، تغییر ناگهانی سرعت آب می‌تواند موج فشار شدیدی ایجاد کند که با سرعت بالاتری در سیستم منتشر شود. اما انعطاف‌پذیری لوله پلی اتیلن می‌تواند بر سرعت انتشار موج فشار و نحوه انتقال انرژی آن تأثیر بگذارد.
به زبان ساده، دیواره پلی اتیلن در برابر افزایش ناگهانی فشار کاملاً خشک و بدون تغییر رفتار نمی‌کند. همین ویژگی می‌تواند شدت برخی فشارهای گذرا را نسبت به یک سیستم کاملاً صلب کاهش دهد.
البته میزان این اثر به قطر، ضخامت جداره، خواص ماده، شرایط نصب و سایر مشخصات خط بستگی دارد.
آیا پلی اتیلن می‌تواند ضربه قوچ را کاملاً جذب کند؟
خیر. این تصور که لوله پلی اتیلن می‌تواند تمام انرژی ضربه قوچ را جذب کند، صحیح نیست.
ضربه قوچ یک پدیده هیدرولیکی است که در اثر تغییر سریع سرعت جریان ایجاد می‌شود. اگر شیر به‌سرعت بسته شود، پمپ ناگهان متوقف شود یا شرایط جریان به شکل شدیدی تغییر کند، موج فشار در سیستم ایجاد خواهد شد.
انعطاف‌پذیری پلی اتیلن می‌تواند رفتار این موج را تعدیل کند، اما مقدار فشار ایجادشده همچنان باید بررسی شود.
به همین دلیل در خطوط حساس، انتخاب لوله پلی اتیلن با مشخصات مناسب به‌تنهایی کافی نیست و باید رفتار کل سیستم در شرایط گذرا نیز مورد بررسی قرار گیرد.
چه عواملی مقاومت لوله پلی اتیلن در برابر ضربه قوچ را تعیین می‌کنند؟
مقاومت و عملکرد لوله پلی اتیلن در برابر ضربه قوچ به مجموعه‌ای از عوامل وابسته است.
قطر لوله
قطر داخلی روی سرعت جریان تأثیر مستقیم دارد. در یک دبی مشخص، کاهش قطر باعث افزایش سرعت جریان می‌شود و تغییر ناگهانی این سرعت می‌تواند شرایط شدیدتری ایجاد کند.
بنابراین قطر مناسب یکی از عوامل مهم در کنترل شرایط هیدرولیکی سیستم است.
ضخامت جداره و SDR
ضخامت جداره و SDR نیز در رفتار مکانیکی لوله اهمیت دارند. در یک قطر خارجی مشخص، کاهش SDR به معنی افزایش ضخامت جداره است.
با این حال، نباید تصور کرد که هرچه SDR کمتر باشد، مشکل ضربه قوچ به‌طور کامل حل می‌شود. SDR بیشتر به مشخصات ابعادی و فشاری لوله مربوط است و کنترل ضربه قوچ نیازمند بررسی رفتار گذرای کل سیستم است.
سرعت جریان
هرچه سرعت جریان آب بیشتر باشد، تغییر ناگهانی آن می‌تواند شرایط شدیدتری ایجاد کند. به همین دلیل سرعت جریان یکی از پارامترهای مهم در طراحی خطوط لوله تحت فشار است.
سرعت بسته شدن شیر
اگر شیر در مدت بسیار کوتاهی بسته شود، جریان آب ناگهان متوقف یا محدود می‌شود و احتمال ایجاد موج فشار افزایش پیدا می‌کند.
استفاده از شیرهای مناسب و کنترل زمان باز و بسته شدن آنها می‌تواند در کاهش شدت ضربه قوچ مؤثر باشد.
طول خط
طول خط نیز روی رفتار موج فشار اثر دارد. در خطوط طولانی، موج فشار می‌تواند در مسیر حرکت کرده و از نقاط مختلف بازتاب شود.
به همین دلیل تحلیل ضربه قوچ در یک خط کوتاه با یک خط انتقال طولانی الزاماً شرایط یکسانی ندارد.
مشخصات پمپ
در خطوط مجهز به پمپ، خاموش شدن ناگهانی پمپ یکی از شرایطی است که می‌تواند باعث تغییر سریع جریان شود.
قطع برق، خرابی سیستم کنترل یا توقف ناگهانی پمپ می‌تواند شرایط گذرای قابل توجهی ایجاد کند. در پروژه‌های حساس باید این حالت‌ها نیز در طراحی بررسی شوند.
لوله پلی اتیلن در مقایسه با لوله‌های صلب
یکی از دلایل استفاده از پلی اتیلن در خطوط انتقال آب، انعطاف‌پذیری بالای آن است. این ویژگی باعث می‌شود رفتار آن در برابر موج فشار با لوله‌های صلب متفاوت باشد.
در یک مقایسه کلی، لوله پلی اتیلن می‌تواند بخشی از تغییرات فشار را از طریق تغییر شکل الاستیک دیواره تحمل کند. همین موضوع در بسیاری از شرایط به کاهش شدت موج فشار کمک می‌کند.
اما مقایسه مقاومت لوله‌ها نباید صرفاً بر اساس جنس آنها انجام شود. ضخامت جداره، قطر، فشار کاری، دمای سیال، شرایط نصب و طراحی سیستم همگی اهمیت دارند.
بنابراین نمی‌توان گفت هر لوله پلی اتیلنی در هر شرایطی از هر نوع لوله دیگری در برابر ضربه قوچ مقاوم‌تر است.
آیا انتخاب PE100 باعث مقاومت بیشتر در برابر ضربه قوچ می‌شود؟
PE100 یک گرید ماده پلی اتیلن است و SDR یک نسبت ابعادی است. این دو مشخصه را نباید با یکدیگر اشتباه گرفت.
برای مثال، عبارت PE100 SDR11 هم گرید ماده و هم نسبت ابعادی لوله را مشخص می‌کند.
استفاده از PE100 می‌تواند امکان دستیابی به مشخصات فشاری مناسب را در طراحی فراهم کند، اما مقاومت سیستم در برابر ضربه قوچ تنها با مشخص کردن PE100 تعیین نمی‌شود.
سرعت جریان، فشار کاری، ضخامت جداره، قطر لوله، زمان بسته شدن شیر، مشخصات پمپ و سایر عوامل باید هم‌زمان بررسی شوند.
آیا لوله با SDR پایین‌تر برای ضربه قوچ بهتر است؟
لوله‌ای با SDR پایین‌تر، در یک قطر خارجی مشخص، جداره ضخیم‌تری دارد و معمولاً برای فشارهای نامی بالاتری نسبت به SDRهای بالاتر طراحی می‌شود؛ البته فشار نامی دقیق باید بر اساس استاندارد، گرید ماده و مشخصات محصول بررسی شود.
با این حال، انتخاب SDR پایین‌تر نباید به عنوان راهکار اصلی مقابله با ضربه قوچ در نظر گرفته شود.
اگر علت اصلی مشکل، بسته شدن سریع شیر یا خاموش شدن ناگهانی پمپ باشد، استفاده از لوله ضخیم‌تر ممکن است فقط ظرفیت تحمل فشار سیستم را افزایش دهد و لزوماً از ایجاد موج فشار جلوگیری نکند.
بهترین رویکرد این است که ابتدا علت ضربه قوچ شناسایی و سپس راهکار مناسب انتخاب شود.
چگونه مقاومت سیستم پلی اتیلن را در برابر ضربه قوچ افزایش دهیم؟
برای کاهش اثرات ضربه قوچ، چند راهکار مهم وجود دارد:
- از بسته شدن ناگهانی شیرها جلوگیری شود.
- زمان باز و بسته شدن شیرها کنترل شود.
- خاموش و روشن شدن پمپ تا حد امکان به‌صورت کنترل‌شده انجام شود.
- سرعت جریان متناسب با طراحی خط انتخاب شود.
- اختلاف ارتفاع مسیر در محاسبات لحاظ شود.
- نقاط مرتفع مسیر از نظر تجمع هوا بررسی شوند.
- فشار کاری و فشارهای گذرا به‌صورت جداگانه بررسی شوند.
- اتصالات و شیرآلات متناسب با شرایط فشار انتخاب شوند.
- در خطوط حساس، استفاده از تجهیزات کنترل ضربه قوچ بررسی شود.
- مشخصات لوله بر اساس دبی، فشار و شرایط واقعی پروژه انتخاب شود.
نقش شیرهای کنترل در کاهش ضربه قوچ

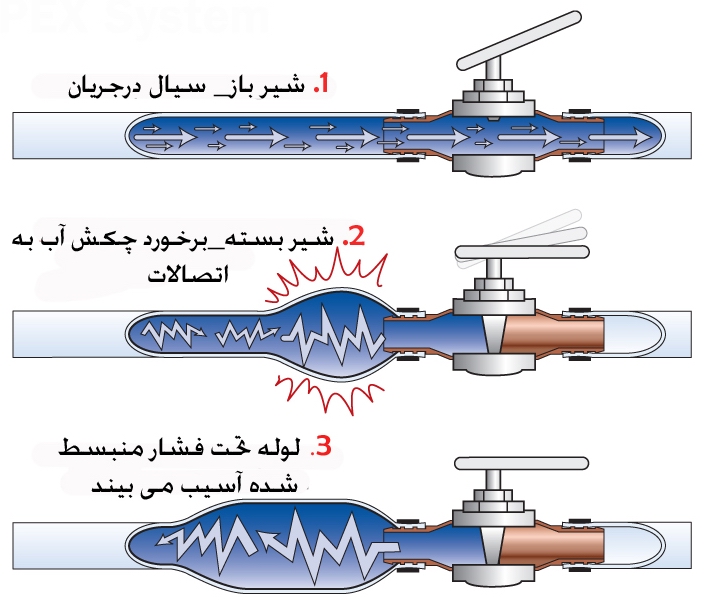

شیرها یکی از مهم‌ترین نقاط ایجاد ضربه قوچ هستند. زمانی که یک شیر در مدت بسیار کوتاهی جریان آب را متوقف می‌کند، سرعت جریان به‌سرعت تغییر کرده و موج فشار ایجاد می‌شود.
به همین دلیل در خطوطی که احتمال ضربه قوچ وجود دارد، استفاده از شیرهایی که امکان کنترل تدریجی جریان را فراهم می‌کنند می‌تواند مفید باشد.
نکته مهم این است که انتخاب نوع شیر و زمان مناسب باز و بسته شدن آن باید بر اساس شرایط واقعی خط انجام شود.
نقش پمپ در ایجاد ضربه قوچ
پمپ نیز می‌تواند یکی از منابع اصلی تغییرات گذرای فشار باشد. برای مثال، اگر پمپ ناگهان متوقف شود، دبی جریان می‌تواند به سرعت تغییر کند.
این شرایط در خطوط طولانی، خطوط دارای اختلاف ارتفاع یا سیستم‌هایی با سرعت جریان بالا اهمیت بیشتری پیدا می‌کند.
در چنین شرایطی می‌توان با استفاده از روش‌های مناسب کنترل پمپ، تجهیزات حفاظتی و در صورت نیاز مخازن یا تجهیزات مخصوص کنترل فشار، اثر تغییرات ناگهانی جریان را کاهش داد.
آیا فشار نامی لوله برای مقابله با ضربه قوچ کافی است؟
فشار نامی لوله نشان‌دهنده ظرفیت فشاری آن در شرایط مشخص طراحی و استاندارد مربوطه است. اما ضربه قوچ باعث ایجاد فشار گذرا می‌شود که ممکن است برای مدت کوتاهی از فشار عادی سیستم بیشتر شود.
بنابراین در طراحی دقیق نباید فقط فشار کاری عادی را بررسی کرد.
باید مشخص شود حداکثر فشار احتمالی در شرایط گذرا چقدر است و آیا لوله، اتصالات و سایر اجزای سیستم می‌توانند آن را تحمل کنند یا خیر.
این موضوع به‌خصوص در خطوط انتقال آب با فشار بالا و پروژه‌های دارای پمپ و شیرهای کنترلی اهمیت دارد.
آیا انعطاف‌پذیری پلی اتیلن همیشه یک مزیت است؟
انعطاف‌پذیری پلی اتیلن در بسیاری از شرایط یک مزیت محسوب می‌شود، اما طراحی خط همچنان باید بر اساس شرایط واقعی انجام شود.
رفتار انعطاف‌پذیر لوله می‌تواند روی انتشار موج فشار اثر بگذارد، اما عواملی مانند نحوه مهار لوله، اتصالات، تغییرات دما، شرایط خاک و روش نصب نیز می‌توانند بر رفتار کلی سیستم اثر داشته باشند.
بنابراین در یک پروژه واقعی، مقاومت در برابر ضربه قوچ باید برای کل مجموعه لوله و تجهیزات بررسی شود، نه فقط برای بدنه لوله.
در چه پروژه‌هایی توجه به ضربه قوچ اهمیت بیشتری دارد؟
بررسی ضربه قوچ در همه خطوط تحت فشار می‌تواند مفید باشد، اما در برخی پروژه‌ها اهمیت بیشتری دارد؛ از جمله:
- خطوط انتقال آب طولانی
- خطوط با دبی بالا
- سیستم‌های دارای پمپ
- خطوط با اختلاف ارتفاع زیاد
- شبکه‌های آبرسانی تحت فشار
- سیستم‌های آبیاری بزرگ
- خطوطی که شیرهای سریع‌عمل دارند
- خطوطی که خاموش و روشن شدن مکرر پمپ در آنها اتفاق می‌افتد
در چنین پروژه‌هایی بهتر است شرایط گذرا از مرحله طراحی مورد توجه قرار گیرد.
برای بررسی مقاومت لوله پلی اتیلن در برابر ضربه قوچ چه اطلاعاتی لازم است؟
برای ارزیابی دقیق، اطلاعات زیر اهمیت دارند:
- قطر خارجی و داخلی لوله
- SDR و ضخامت جداره
- گرید پلی اتیلن
- فشار کاری
- دبی جریان
- سرعت جریان
- طول خط
- اختلاف ارتفاع
- مشخصات پمپ
- زمان بسته شدن شیر
- نوع شیرآلات
- شرایط مرزی خط
- تعداد و نوع اتصالات
- مشخصات سیال و دمای کاری
با استفاده از این اطلاعات می‌توان شرایط هیدرولیکی خط را بهتر بررسی کرد و در صورت نیاز راهکار مناسب برای کنترل فشارهای گذرا را انتخاب کرد.
در نهایت، لوله پلی اتیلن به دلیل انعطاف‌پذیری، معمولاً رفتار مناسبی در برابر ضربه قوچ دارد، اما مصون از این پدیده نیست. انتخاب صحیح قطر و SDR، کنترل سرعت جریان، جلوگیری از بسته شدن ناگهانی شیرها، مدیریت صحیح عملکرد پمپ و استفاده از تجهیزات مناسب کنترل فشار، همگی در کاهش خطر ضربه قوچ نقش دارند. مهم‌تر از همه، مقاومت در برابر ضربه قوچ باید برای کل سیستم لوله‌کشی بررسی شود و صرفاً بر اساس جنس یا فشار نامی لوله درباره ایمنی خط تصمیم‌گیری نشود.
