مشخصات فنی شیر پروانهای؛ انواع، عملکرد، استانداردها و کاربردها
شیر پروانهای یا Butterfly Valve یکی از پرکاربردترین شیرهای صنعتی برای قطع، وصل و در برخی طراحیها کنترل جریان سیال است. ساختار نسبتاً ساده، وزن کمتر در مقایسه با بسیاری از شیرهای همسایز، ابعاد فشرده و امکان استفاده با عملگرهای دستی، پنوماتیک و برقی باعث شده است این شیر در خطوط آب، فاضلاب، تأسیسات، صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی و بسیاری از سامانههای فرآیندی مورد استفاده قرار گیرد.
در ساختار شیر پروانهای، یک دیسک در مسیر جریان قرار دارد که با چرخش حول محور خود، مسیر عبور سیال را باز یا بسته میکند. با این حال، انتخاب یک Butterfly Valve مناسب فقط به قطر خط محدود نمیشود. نوع بدنه، جنس دیسک و شفت، متریال سیت، فشار و دمای کاری، نوع سیال، استاندارد طراحی و نوع اتصال باید با شرایط واقعی سرویس هماهنگ باشند.
شیر پروانهای چیست؟
شیر پروانهای نوعی شیر ربعگرد است که برای تغییر وضعیت از باز به بسته، معمولاً به چرخش ۹۰ درجهای دیسک نیاز دارد.
در حالت کاملاً باز، دیسک تا حد زیادی در راستای مسیر جریان قرار میگیرد و در حالت بسته، دیسک مسیر عبور سیال را مسدود میکند.
این ساختار باعث میشود شیر پروانهای برای خطوط با قطرهای متوسط و بزرگ گزینهای کاربردی باشد؛ بهخصوص در مواردی که وزن، فضای نصب و سرعت عملکرد اهمیت دارند.
البته قابلیت استفاده از شیر پروانهای برای کنترل یا تنظیم مداوم جریان به نوع طراحی، مشخصات دیسک، سیت، عملگر و الزامات سازنده بستگی دارد و نباید تمام مدلهای Butterfly Valve را بهعنوان شیر کنترل دقیق در نظر گرفت.
مشخصات فنی اصلی شیر پروانهای
| پارامتر | مشخصات و اهمیت |
|---|---|
| نوع شیر | Butterfly Valve |
| مکانیزم عملکرد | ربعگرد |
| عضو قطعکننده | دیسک |
| حرکت دیسک | چرخش حول محور |
| انواع بدنه | Wafer، Lug، Flanged و سایر طراحیها |
| نوع عملگر | دستی، پنوماتیک، برقی |
| جنس بدنه | چدن، داکتیل، فولاد، استنلس استیل و سایر متریالها |
| جنس دیسک | وابسته به نوع سرویس و مدل شیر |
| جنس سیت | EPDM، NBR، PTFE، فلزی و سایر متریالهای متناسب |
| نوع سیال | آب، فاضلاب، هوا، گاز و سیالات فرآیندی متناسب با مدل |
| پارامترهای انتخاب | سایز، فشار، دما، سیال، متریال و نوع اتصال |
مقادیر واقعی فشار و دمای مجاز باید از کاتالوگ و دیتاشیت همان مدل استخراج شود؛ زیرا صرفاً نام Butterfly Valve محدوده فشار و دمای مشخصی را تعیین نمیکند.
اجزای اصلی شیر پروانهای
اگرچه طراحی شیرهای پروانهای بر اساس مدل و سازنده متفاوت است، اجزای اصلی معمولاً شامل موارد زیر هستند.
بدنه شیر
بدنه، ساختار اصلی شیر را تشکیل میدهد و به خط لوله متصل میشود. جنس بدنه باید بر اساس فشار، دما، سیال و محیط نصب انتخاب شود.
در پروژهها ممکن است از چدن، چدن داکتیل، فولاد کربنی یا استنلس استیل استفاده شود.
دیسک
دیسک مهمترین عضو متحرک شیر پروانهای است و با چرخش خود مسیر جریان را باز یا بسته میکند.
جنس و طراحی دیسک اهمیت زیادی دارد؛ زیرا مستقیماً با سیال در تماس است و میتواند روی افت فشار، مقاومت خوردگی و عملکرد آببندی تأثیر بگذارد.
شفت
شفت، حرکت عملگر را به دیسک منتقل میکند. بسته به طراحی شیر ممکن است شفت بهصورت یکتکه یا در ساختارهای متفاوتی نسبت به دیسک طراحی شود.
سیت یا نشیمنگاه
Seat وظیفه ایجاد آببندی بین دیسک و بدنه را بر عهده دارد. جنس سیت یکی از مهمترین عوامل تعیینکننده سازگاری شیر با سیال و دمای کاری است.
عملگر
عملگر وظیفه چرخاندن دیسک را بر عهده دارد. در مدلهای ساده از دسته دستی و در سیستمهای اتوماتیک از اکچویتور پنوماتیک یا برقی استفاده میشود.
شیر پروانهای چگونه کار میکند؟
عملکرد این شیر بر اساس حرکت چرخشی دیسک انجام میشود.
هنگامی که دیسک تقریباً موازی مسیر جریان قرار میگیرد، شیر در وضعیت باز قرار دارد. با چرخش دیسک، سطح بیشتری از مسیر جریان را مسدود میکند و جریان کاهش مییابد.
در وضعیت بسته، دیسک در موقعیتی قرار میگیرد که همراه با سیت، مسیر عبور سیال را مسدود کند.
این مکانیزم ساده باعث شده است شیر پروانهای برای سیستمهایی که نیاز به عملکرد سریع و فضای نصب محدود دارند، گزینه مناسبی باشد.

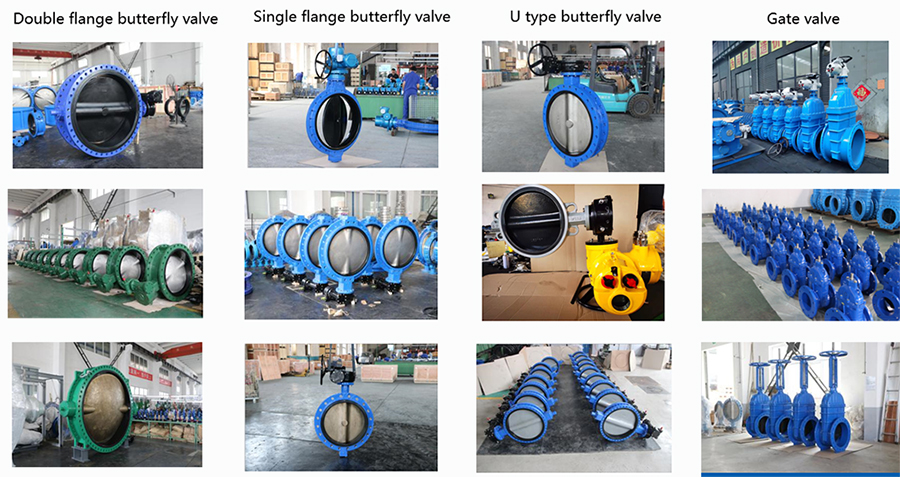

انواع شیر پروانهای از نظر نوع اتصال
شیر پروانهای ویفری؛ Wafer
مدل Wafer بین دو فلنج خط لوله قرار میگیرد و توسط پیچهای فلنجی در محل نصب ثابت میشود.
این طراحی معمولاً وزن و ابعاد فشردهای دارد و در بسیاری از خطوط آب و تأسیسات مورد استفاده قرار میگیرد.
شیر پروانهای لاگ؛ Lug
در مدل Lug، بدنه دارای محلهای مجزا برای پیچهاست و اتصال آن ساختاری متفاوت از مدل Wafer دارد.
یکی از مزیتهای این طراحی، امکان جداسازی برخی قسمتهای خط با انعطاف بیشتر نسبت به آرایشهای خاص نصب است؛ اما نحوه استفاده باید مطابق دستورالعمل سازنده و طراحی سیستم باشد.
شیر پروانهای فلنجی
در مدل Flanged، خود شیر دارای فلنجهایی برای اتصال مستقیم به فلنجهای خط لوله است.
این مدل در برخی سرویسهای صنعتی و خطوطی که اتصال فلنجی مورد نیاز است کاربرد دارد.
انواع شیر پروانهای از نظر نوع دیسک و شفت
طراحی داخلی Butterfly Valve میتواند بر اساس مدل سازنده متفاوت باشد. برخی شیرها دارای طراحی Concentric هستند که در آن محور شفت نسبت به دیسک و سیت آرایش مشخصی دارد.
در سرویسهای صنعتی، طراحیهای Double Offset و Triple Offset نیز مورد استفاده قرار میگیرند.
در شیرهای Offset، محل محور نسبت به مرکز دیسک و سیت تغییر میکند تا رفتار تماس دیسک و سیت و عملکرد شیر در شرایط مشخص بهبود پیدا کند.
در مدلهای Triple Offset، هندسه سیت نیز بهصورت خاص طراحی میشود و این ساختار میتواند برای برخی سرویسهای دما و فشار بالاتر یا کاربردهایی که آببندی فلزی مورد نیاز است مناسب باشد.
بنابراین نمیتوان گفت یک نوع طراحی برای تمام سیالات و شرایط کاری بهترین گزینه است.
شیر پروانهای Soft Seat و Metal Seat
یکی از دستهبندیهای مهم، نوع سیت شیر است.
Soft Seat
در این مدل از متریالهای الاستومری یا مواد مهندسیشده برای ایجاد آببندی استفاده میشود.
متریالهایی مانند EPDM، NBR و PTFE بسته به طراحی و شرایط سرویس ممکن است مورد استفاده قرار گیرند.
محدودیت اصلی این دسته معمولاً به دمای مجاز و سازگاری شیمیایی متریال سیت مربوط میشود.
Metal Seat
در شیرهای دارای Metal Seat، آببندی با استفاده از سطوح فلزی انجام میشود.
این طراحی میتواند برای برخی سرویسهایی که دمای بالاتر یا شرایط فرآیندی خاص دارند مناسب باشد، اما عملکرد آببندی و الزامات نگهداری آن باید با توجه به طراحی دقیق شیر بررسی شود.
جدول مقایسه انواع متریال سیت
| متریال سیت | ویژگی عمومی | نکته مهم |
|---|---|---|
| EPDM | مناسب برای بسیاری از کاربردهای آب | سازگاری با روغن و هیدروکربن باید بررسی شود |
| NBR | کاربرد متداول در برخی سیالات و روغنها | محدوده دما و سازگاری شیمیایی باید کنترل شود |
| PTFE | مقاومت شیمیایی مناسب در بسیاری از سرویسها | رفتار مکانیکی و دمایی باید طبق سازنده بررسی شود |
| Metal Seat | مناسب برای برخی سرویسهای دما و شرایط سختتر | طراحی شیر و الزامات آببندی اهمیت زیادی دارد |
این جدول صرفاً راهنمای اولیه است و انتخاب نهایی سیت باید بر اساس ترکیب شیمیایی سیال، دما، فشار، سرعت جریان و اطلاعات سازنده انجام شود.
کلاس فشاری شیر پروانهای چیست؟
در شیرهای صنعتی، فشار مجاز را نمیتوان فقط از روی قطر شیر تعیین کرد.
برخی شیرهای پروانهای با استانداردهای مختلف، فشار کاری یا Pressure Rating مشخصی دارند و این مقدار میتواند به متریال بدنه، دما، طراحی شیر و استاندارد مربوطه وابسته باشد.
برای همین عبارتهایی مانند «شیر پروانهای ۱۶ بار» باید همراه با مشخصات دقیق مدل و شرایط دمایی تفسیر شوند.
فشار نامی درجشده در کاتالوگ لزوماً به این معنی نیست که شیر در تمام دماها همان فشار را تحمل میکند.
استانداردهای مهم شیر پروانهای
بسته به نوع شیر و کاربرد، استانداردهای مختلفی ممکن است در طراحی، ابعاد، تست و اتصال آن مورد استفاده قرار گیرند.
از استانداردهای شناختهشده در این حوزه میتوان به موارد زیر اشاره کرد:
- API 609 برای Butterfly Valves در کاربردهای مرتبط
- EN 593 برای شیرهای پروانهای صنعتی
- ISO 5752 برای ابعاد Face-to-Face و End-to-End برخی شیرها
- EN 558 برای ابعاد Face-to-Face و End-to-End شیرهای صنعتی
- API 598 برای الزامات بازرسی و تست برخی شیرها
- ASME B16.5 در موارد مرتبط با فلنجها و اتصالات فلنجی
- ASME B16.34 در کاربردهای مرتبط با الزامات شیرهای صنعتی
استاندارد دقیق مورد نیاز باید بر اساس نوع شیر، فشار، کاربرد، مشخصات پروژه و الزامات کارفرما تعیین شود.
کاربرد شیر پروانهای در صنایع مختلف
شبکههای آب و آبرسانی
یکی از رایجترین کاربردهای Butterfly Valve در خطوط انتقال و توزیع آب است.
وزن مناسب و امکان نصب اکچویتور باعث شده این شیر در قطرهای مختلف مورد توجه قرار گیرد.
تصفیهخانه آب و فاضلاب
در خطوط آب خام، آب تصفیهشده، پساب و برخی خطوط فرآیندی تصفیهخانهها میتوان از شیر پروانهای مناسب استفاده کرد.
در این کاربرد، جنس سیت و دیسک باید با کیفیت و ترکیب سیال سازگار باشد.
صنایع نفت و گاز
در صنایع نفت و گاز، بسته به نوع سرویس، فشار، دما و الزامات ایمنی، از طراحیهای مختلف Butterfly Valve استفاده میشود.
در سرویسهای حساس، انتخاب شیر باید کاملاً مطابق استاندارد و مشخصات پروژه انجام شود.
صنایع پتروشیمی و شیمیایی
در این صنایع، سازگاری متریال شیر با مواد شیمیایی اهمیت زیادی دارد.
بهخصوص سیت، دیسک و آببندی شفت باید با سیال مورد استفاده سازگار باشند.
نیروگاه و تأسیسات
در سیستمهای آب خنککننده، آب صنعتی و برخی سرویسهای کمکی، شیرهای پروانهای کاربرد گستردهای دارند.
شیر پروانهای برای کنترل جریان مناسب است؟
این سؤال یکی از نکات مهم هنگام انتخاب Butterfly Valve است.
شیر پروانهای در درجه اول یک شیر قطع و وصل محسوب میشود، اما برخی طراحیهای آن میتوانند برای تنظیم جریان نیز استفاده شوند.
با این حال، استفاده از هر Butterfly Valve برای Throttling صحیح نیست.
در صورت نیاز به کنترل دقیق و پیوسته جریان، باید مشخصات شیر، منحنی عملکرد، مشخصات دیسک، کاویتاسیون، سرعت سیال و قابلیت عملگر بررسی شود.
بنابراین انتخاب بین Butterfly Valve و Control Valve باید بر اساس نیاز فرآیندی انجام شود.
تفاوت شیر پروانهای و شیر کشویی
| ویژگی | شیر پروانهای | شیر کشویی |
|---|---|---|
| مکانیزم | ربعگرد | حرکت خطی |
| عضو قطعکننده | دیسک | گیت |
| ابعاد | معمولاً فشردهتر | معمولاً بزرگتر |
| وزن | در بسیاری از مدلها کمتر | معمولاً بیشتر |
| سرعت عملکرد | بالا | پایینتر |
| فضای مورد نیاز | نسبتاً کم | بیشتر |
| کاربرد اصلی | قطع و وصل و برخی کنترلها | عمدتاً قطع و وصل |
| مناسب برای خطوط بزرگ | بسیار رایج | قابل استفاده |
| نیاز به عملگر | بسته به سایز و گشتاور | بسته به سایز و فشار |
این مقایسه کلی است و عملکرد واقعی به طراحی و سایز شیر بستگی دارد.
انتخاب شیر پروانهای بر اساس چه پارامترهایی انجام میشود؟
برای انتخاب صحیح، ابتدا باید شرایط سرویس مشخص شود.
مهمترین پارامترها عبارتاند از:
- قطر اسمی خط یا DN/NPS
- فشار کاری
- فشار طراحی
- دمای سیال
- نوع سیال
- چگالی و ویسکوزیته سیال در صورت نیاز
- سرعت جریان
- افت فشار مجاز
- جنس بدنه
- جنس دیسک
- جنس سیت
- نوع اتصال
- نوع عملگر
- گشتاور مورد نیاز
- استاندارد مورد نیاز
- شرایط محیطی نصب
انتخاب اکچویتور شیر پروانهای
برای اتوماتیککردن شیر پروانهای معمولاً از اکچویتور پنوماتیک یا الکتریکی استفاده میشود.
انتخاب عملگر فقط بر اساس قطر شیر انجام نمیشود.
پارامترهایی مانند Breakaway Torque، Running Torque، Seating Torque، فشار کاری، ضریب اطمینان و شرایط سرویس باید بررسی شوند.
در مدلهای پنوماتیک، فشار هوای ابزار دقیق و نحوه عملکرد Single Acting یا Double Acting اهمیت دارد.
در مدلهای برقی نیز گشتاور، زمان عملکرد، ولتاژ، درجه حفاظت و شرایط محیطی باید بررسی شوند.
مهمترین نکات نصب شیر پروانهای
نصب صحیح تأثیر مستقیمی بر عملکرد و عمر شیر دارد.
پیش از نصب باید موارد زیر بررسی شود:
- تمیزبودن داخل خط
- همراستایی فلنجها
- عدم اعمال تنش اضافی به بدنه شیر
- انتخاب صحیح گسکت
- کنترل فضای لازم برای حرکت دیسک
- بررسی جهت نصب در مدلهای دارای محدودیت
- کنترل عملکرد دستی یا اکچویتور
- باز و بستهکردن اولیه پیش از راهاندازی
- انجام تست مطابق دستورالعمل پروژه
در برخی مدلها، قرارگرفتن دیسک در مسیر هنگام نصب فلنج میتواند مشکل ایجاد کند؛ بنابراین دستورالعمل نصب سازنده باید ملاک قرار گیرد.
نگهداری شیر پروانهای
برنامه نگهداری به نوع سرویس و شرایط کاری وابسته است، اما بررسی دورهای موارد زیر اهمیت دارد:
- نشتی از بدنه یا اتصالات
- نشتی از محل شفت
- وضعیت سیت
- خوردگی دیسک
- سلامت عملگر
- گشتاور عملکرد
- عملکرد صحیح گیربکس
- وضعیت پیچها و اتصالات
- عملکرد باز و بستهشدن
در شیرهای دارای اکچویتور، علاوه بر خود شیر باید سیستم کنترل و عملگر نیز بررسی شود.
چه عواملی باعث خرابی شیر پروانهای میشوند؟
خرابی Butterfly Valve میتواند دلایل مختلفی داشته باشد؛ از جمله:
- انتخاب نادرست سیت
- عبور سیال ناسازگار با متریال
- فشار یا دمای خارج از محدوده طراحی
- نصب نادرست
- اعمال تنش از خط لوله
- خوردگی
- وجود ذرات جامد در سیال
- انتخاب نامناسب اکچویتور
- گشتاور ناکافی
- نگهداری نامناسب
بنابراین تشخیص علت خرابی باید بر اساس شرایط واقعی سیستم انجام شود.
عوامل مؤثر بر قیمت شیر پروانهای
قیمت شیر پروانهای به مشخصات فنی آن وابسته است و موارد زیر میتوانند تأثیر زیادی داشته باشند:
- سایز
- فشار کاری
- نوع بدنه
- جنس دیسک
- جنس سیت
- نوع اتصال
- برند و کشور سازنده
- نوع اکچویتور
- استاندارد تولید و تست
- تجهیزات جانبی
- گواهیها و مدارک فنی
در نتیجه، مقایسه قیمت دو شیر بدون مقایسه متریال و مشخصات فنی میتواند گمراهکننده باشد.
شیر پروانهای؛ انتخاب بر اساس شرایط واقعی سرویس
شیر پروانهای به دلیل ساختار ربعگرد، وزن نسبتاً مناسب و تنوع بالای طراحی، یکی از گزینههای مهم در بسیاری از سیستمهای لولهکشی صنعتی و تأسیساتی است. با این حال، انتخاب صحیح آن نیازمند بررسی همزمان فشار، دما، نوع سیال، سایز، افت فشار، جنس بدنه، دیسک و سیت، نوع اتصال و گشتاور مورد نیاز است.
برای خطوط آب و فاضلاب ممکن است یک طراحی Soft Seat انتخاب مناسبی باشد، در حالی که در سرویسهای دما بالا یا فرآیندی، طراحیهای متفاوتی مانند Double Offset یا Triple Offset میتوانند مطرح شوند.
بنابراین بهترین شیر پروانهای الزاماً گرانترین یا بزرگترین مدل نیست؛ بلکه مدلی است که مشخصات فنی آن با شرایط واقعی سرویس، استاندارد پروژه و الزامات سازنده مطابقت داشته باشد.
