مشخصات فنی و انتخاب شیر پروانهای با عملگر پنوماتیک؛ از اکچویتور تا کاربردهای صنعتی
در بسیاری از خطوط صنعتی، صرفاً باز و بسته شدن دستی شیر کافی نیست و لازم است جریان سیال از راه دور، با سرعت مشخص و تحت فرمان سیستم کنترل مدیریت شود. در چنین شرایطی، ترکیب شیر پروانهای با عملگر پنوماتیک یکی از گزینههای رایج و اقتصادی است.
در این مجموعه، انرژی هوای فشرده به حرکت دورانی تبدیل شده و دیسک شیر را معمولاً در یک محدوده حدود ۹۰ درجه حرکت میدهد. به همین دلیل، شیر میتواند برای قطع و وصل سریع جریان مورد استفاده قرار گیرد و در برخی طراحیها نیز امکان کنترل جریان را داشته باشد.
با این حال، انتخاب یک شیر پروانهای پنوماتیک مناسب فقط با مشخص کردن DN و برند انجام نمیشود. فشار و دمای سیال، جنس سیت، گشتاور موردنیاز، فشار هوای ابزار دقیق، نوع اکچویتور، مشخصه جریان و تجهیزات کنترلی باید همزمان بررسی شوند.

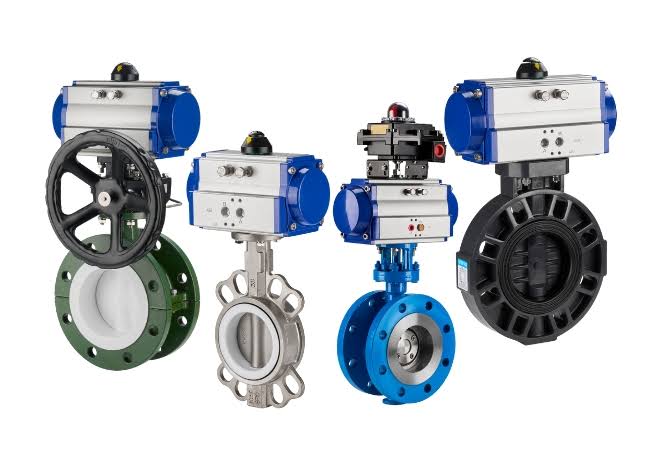

ساختمان شیر پروانهای پنوماتیک
این مجموعه را میتوان به دو بخش اصلی تقسیم کرد: قسمت شیر و قسمت عملگر.
در بخش شیر، بدنه وظیفه اتصال به خط لوله و نگهداری اجزای داخلی را دارد. دیسک در داخل بدنه قرار گرفته و با چرخش خود مسیر جریان را باز یا بسته میکند. شفت نیز حرکت ایجادشده توسط اکچویتور را به دیسک منتقل میکند.
در قسمت بالایی، اکچویتور پنوماتیک قرار دارد که با استفاده از هوای فشرده گشتاور لازم برای حرکت شفت را ایجاد میکند.
| پارامتر فنی | توضیح |
|---|---|
| نوع شیر | Butterfly Valve |
| مکانیزم حرکت | چرخش دیسک حول شفت |
| نوع عملگر | Pneumatic Actuator |
| عملکرد | On/Off یا در طراحی مناسب Modulating |
| اتصال | Wafer، Lug یا Flanged |
| جنس سیت | EPDM، NBR، PTFE یا Metal Seat |
| جنس بدنه | چدن، داکتیل، فولاد کربنی، استیل و… |
| نوع اکچویتور | Single Acting یا Double Acting |
| کنترل | دستی، شیر برقی، پوزیشنر و تجهیزات جانبی |
| معیار مهم انتخاب اکچویتور | گشتاور موردنیاز شیر |
| سیال | آب، هوا، فاضلاب، گاز و سایر سیالات سازگار |
اکچویتور پنوماتیک چگونه شیر را حرکت میدهد؟
اکچویتور پنوماتیک انرژی هوای فشرده را به حرکت مکانیکی تبدیل میکند. در مدلهای رایج Rack and Pinion، حرکت پیستونها به چرخش پینیون تبدیل شده و این حرکت از طریق شفت به دیسک شیر منتقل میشود.
با تغییر مسیر هوای فشرده، اکچویتور میتواند شیر را به وضعیت باز یا بسته منتقل کند.
سرعت حرکت شیر نیز تا حدی به فشار و دبی هوای ورودی، حجم اکچویتور، تجهیزات کنترل سرعت و شرایط مکانیکی شیر وابسته است.
بنابراین اگر سرعت باز و بسته شدن برای فرآیند اهمیت داشته باشد، نباید فقط به عبارت «پنوماتیک» اکتفا کرد؛ بلکه زمان عملکرد واقعی مجموعه باید از اطلاعات فنی سازنده بررسی شود.
Single Acting یا Double Acting؛ کدام مناسبتر است؟
اکچویتورهای پنوماتیک معمولاً در دو ساختار اصلی مورد استفاده قرار میگیرند.
عملگر Single Acting
در این مدل، هوای فشرده یک حرکت را ایجاد میکند و فنر برای بازگرداندن اکچویتور به وضعیت دیگر استفاده میشود.
این ساختار زمانی اهمیت بیشتری پیدا میکند که در صورت قطع هوای فشرده، لازم باشد شیر به یک وضعیت مشخص منتقل شود.
برای مثال، بسته به فلسفه ایمنی فرآیند ممکن است Fail Close یا Fail Open موردنیاز باشد.
عملگر Double Acting
در این مدل، برای هر دو جهت حرکت از هوای فشرده استفاده میشود. بنابراین باز و بسته شدن شیر مستقیماً توسط سیستم پنوماتیک کنترل میشود.
این ساختار در بسیاری از کاربردهای عمومی On/Off مورد استفاده قرار میگیرد.
| ویژگی | Single Acting | Double Acting |
|---|---|---|
| مکانیزم برگشت | فنر | هوای فشرده |
| عملکرد در قطع هوا | قابل تعریف با توجه به طراحی | نیازمند تجهیزات یا طراحی اضافی برای Fail Position |
| مصرف هوا | وابسته به تعداد سیکل و طراحی | وابسته به هر دو کورس |
| کاربرد متداول | سرویسهای دارای الزام ایمنی | کاربردهای عمومی و صنعتی |
| انتخاب | بر اساس فلسفه ایمنی فرآیند | بر اساس نیاز کنترلی و فرآیندی |
چرا گشتاور در انتخاب اکچویتور اهمیت دارد؟
مهمترین نکته در انتخاب اکچویتور این است که گشتاور خروجی آن باید برای حرکت واقعی شیر کافی باشد.
گشتاور موردنیاز شیر در تمام مراحل باز و بسته شدن الزاماً یکسان نیست. اصطکاک سیت، اختلاف فشار دو طرف دیسک و شرایط سیال میتوانند باعث تغییر گشتاور شوند.
به همین دلیل، انتخاب اکچویتور صرفاً بر اساس سایز شیر میتواند اشتباه باشد.
برای انتخاب دقیق باید موارد زیر مشخص شوند:
- DN یا NPS شیر
- فشار کاری
- فشار تفاضلی
- دمای سیال
- نوع سیت
- نوع دیسک
- جنس اجزای داخلی
- نوع سیال
- گشتاور Breakaway
- گشتاور Running
- گشتاور Seating
- فشار هوای موجود
سپس خروجی اکچویتور در حداقل فشار هوای واقعی سایت بررسی میشود.
فشار هوای ورودی چه تأثیری دارد؟
اکچویتور پنوماتیک برای تولید گشتاور به هوای فشرده نیاز دارد. هرچه شرایط هوای ورودی متفاوت باشد، خروجی واقعی عملگر نیز میتواند تغییر کند.
برای همین، مشخص کردن «فشار هوای اسمی» بهتنهایی کافی نیست. باید حداقل فشار قابل دسترس در شرایط واقعی بهرهبرداری مشخص شود.
اگر فشار هوا در برخی ساعات یا شرایط اضطراری کاهش پیدا میکند، انتخاب اکچویتور باید بر اساس همان شرایط بحرانی انجام شود.
این موضوع بهخصوص در شیرهایی که گشتاور بالایی نیاز دارند، اهمیت زیادی دارد.
نقش سیت در عملکرد شیر پروانهای
سیت علاوه بر ایجاد آببندی، روی گشتاور موردنیاز شیر نیز اثر میگذارد. انتخاب نادرست سیت میتواند باعث نشتی، افزایش اصطکاک یا کاهش عمر مجموعه شود.
EPDM معمولاً در بسیاری از سرویسهای آبی استفاده میشود، اما برای تمام سیالات مناسب نیست. NBR در برخی کاربردهای روغنی و هیدروکربنی مورد استفاده قرار میگیرد. PTFE مقاومت شیمیایی بالایی در بسیاری از محیطها دارد، ولی شرایط دمایی و مکانیکی باید بررسی شود.
در سرویسهای دما بالا یا شرایط سخت نیز ممکن است از طراحیهای دارای Metal Seat استفاده شود.
بنابراین جنس سیت باید بر اساس نوع سیال، دما، فشار و طراحی دقیق شیر انتخاب شود.
شیر پروانهای پنوماتیک برای کنترل جریان
یکی از نکات مهم در انتخاب این تجهیز، تفاوت بین قطع و وصل جریان و کنترل جریان است.
در کاربرد On/Off، هدف اصلی قرار دادن شیر در وضعیت باز یا بسته است. اما در کاربرد Modulating، شیر باید بتواند در موقعیتهای میانی نیز عملکرد قابل پیشبینی داشته باشد.
در این حالت، پارامترهایی مانند موارد زیر اهمیت بیشتری پیدا میکنند:
- مشخصه جریان
- افت فشار
- Cv یا Kv
- محدوده کاری
- سرعت سیال
- احتمال کاویتاسیون
- گشتاور
- نوع پوزیشنر
بنابراین هر شیر پروانهای پنوماتیک الزاماً برای کنترل دقیق فرآیند مناسب نیست.
Cv و Kv چه نقشی در انتخاب شیر دارند؟
در سیستمهای کنترل جریان، ظرفیت عبور سیال یکی از پارامترهای مهم است.
Cv و Kv شاخصهایی برای بیان ظرفیت عبور جریان شیر هستند و به شرایط سیال و استاندارد محاسبه وابستهاند.
اگر شیر برای کنترل جریان انتخاب شود، باید بررسی شود که در محدوده کاری موردنظر، ظرفیت شیر با دبی موردنیاز فرآیند تناسب داشته باشد.
انتخاب بیش از حد بزرگ نیز همیشه بهتر نیست؛ زیرا ممکن است شیر در محدوده بسیار کوچکی از کورس خود کار کند و کنترل جریان دقت مطلوبی نداشته باشد.
تجهیزات جانبی شیر پروانهای پنوماتیک
یک مجموعه پنوماتیک ممکن است علاوه بر شیر و اکچویتور، تجهیزات دیگری نیز داشته باشد.
شیر برقی
Solenoid Valve وظیفه کنترل مسیر هوای فشرده را بر عهده دارد و فرمان سیستم کنترل را به اکچویتور منتقل میکند.
پوزیشنر
در کاربردهای کنترلی، پوزیشنر میتواند برای کنترل دقیق موقعیت شیر استفاده شود و فرمان کنترلی را به موقعیت مناسب تبدیل کند.
Limit Switch
این تجهیز برای اعلام وضعیت باز یا بسته شیر به سیستم کنترل کاربرد دارد.
فیلتر رگلاتور
هوای ابزار دقیق باید از نظر کیفیت و فشار مناسب باشد. استفاده از تجهیزات آمادهسازی هوا میتواند به عملکرد مطمئنتر اکچویتور کمک کند.
انواع اتصال شیر پروانهای
از نظر نحوه نصب روی خط، مدلهای مختلفی وجود دارد.
Wafer
طراحی فشردهای دارد و بین فلنجهای خط نصب میشود. این مدل در بسیاری از خطوط آب و تأسیسات کاربرد دارد.
Lug
بدنه دارای محلهای مستقل برای پیچهای اتصال است و در برخی آرایشهای لولهکشی مزیت نصب و جداسازی دارد.
Flanged
بدنه دارای فلنج در دو طرف است و در برخی کاربردهای صنعتی با الزامات مکانیکی و فرآیندی خاص انتخاب میشود.
نوع اتصال باید با ابعاد فلنج، استاندارد خط و فضای نصب هماهنگ باشد.
تفاوت عملکرد پنوماتیک و برقی
هر دو روش برای اتوماسیون شیر قابل استفاده هستند، اما شرایط پروژه تعیین میکند کدام گزینه مناسبتر باشد.
| معیار | پنوماتیک | الکتریکی |
|---|---|---|
| منبع انرژی | هوای فشرده | برق |
| سرعت عملکرد | معمولاً مناسب برای عملکرد سریع | وابسته به موتور و گیربکس |
| کنترل موقعیت | با پوزیشنر و تجهیزات مناسب | با کنترلر و اکچویتور مناسب |
| Fail Position | در طراحیهای مناسب بهسادگی قابل دستیابی | نیازمند طراحی و تجهیزات مربوط |
| نیازمندی سایت | شبکه هوای ابزار دقیق | منبع برق مناسب |
| کاربرد رایج | On/Off و برخی کنترلها | On/Off و Modulating |
این مقایسه به معنی برتری مطلق یک روش نیست؛ زیرساخت سایت، فلسفه ایمنی، سرعت موردنیاز و نوع فرآیند تعیینکننده هستند.
کاربرد شیر پروانهای پنوماتیک در صنایع مختلف
این تجهیز در طیف گستردهای از سیستمها استفاده میشود.
تصفیهخانههای آب و فاضلاب
در خطوط انتقال آب، لجن، پساب و برخی فرآیندهای تصفیه، شیر پروانهای پنوماتیک میتواند برای کنترل خودکار جریان استفاده شود.
صنایع نفت و گاز
در این بخش، فشار، دما، نوع سیال، متریال و استانداردهای پروژه باید بهصورت دقیق بررسی شوند. انتخاب شیر برای سرویسهای هیدروکربنی بدون توجه به این پارامترها قابل توصیه نیست.
صنایع شیمیایی
در سرویسهای شیمیایی، سازگاری سیت، دیسک، شفت و بدنه با سیال اهمیت ویژهای دارد.
تأسیسات صنعتی
در سیستمهای آب خنککننده، هوای فشرده، تأسیسات حرارتی و برخی خطوط خدماتی نیز این نوع شیر کاربرد گستردهای دارد.
نکات نصب و راهاندازی
پیش از نصب، باید از تمیز بودن مسیر لوله و هممحوری فلنجها اطمینان حاصل شود. دیسک باید فضای کافی برای چرخش داشته باشد و نباید هنگام نصب با فلنج یا اجزای داخلی خط برخورد کند.
پس از نصب، عملکرد مجموعه باید بررسی شود:
- باز و بسته شدن کامل شیر
- جهت حرکت اکچویتور
- فشار هوای ورودی
- عملکرد شیر برقی
- وضعیت Limit Switch
- نشتی در حالت بسته
- زمان عملکرد
- عدم وجود صدای غیرعادی یا گیر مکانیکی
در سیستمهای حساس، تست عملکرد باید مطابق روش اجرایی پروژه و دستورالعمل سازنده انجام شود.
اشتباهات رایج در خرید شیر پروانهای پنوماتیک
یکی از رایجترین خطاها، سفارش تجهیز تنها با عبارتهایی مانند «شیر پروانهای پنوماتیک DN200» است.
برای یک انتخاب فنی، حداقل باید اطلاعات زیر در اختیار تأمینکننده قرار گیرد:
سایز، نوع اتصال، فشار، دما، سیال، جنس بدنه، جنس دیسک، جنس سیت، نوع عملکرد، فشار هوای موجود، گشتاور موردنیاز و استاندارد پروژه.
همچنین باید مشخص شود شیر برای On/Off استفاده میشود یا Modulating؛ زیرا انتخاب اکچویتور و تجهیزات جانبی در این دو حالت میتواند متفاوت باشد.
قیمت شیر پروانهای با عملگر پنوماتیک
قیمت نهایی این مجموعه به عوامل مختلفی وابسته است. سایز شیر، متریال بدنه و دیسک، جنس سیت، فشار کاری، نوع اکچویتور، گشتاور، برند، شیر برقی، پوزیشنر و سایر تجهیزات جانبی همگی میتوانند قیمت را تغییر دهند.
به همین دلیل، مقایسه قیمت دو محصول بدون بررسی مشخصات فنی ممکن است گمراهکننده باشد. محصول ارزانتر در صورتی که اکچویتور آن گشتاور کافی نداشته باشد یا سیت آن با سیال سازگار نباشد، از نظر فنی انتخاب مناسبی نخواهد بود.
انتخاب نهایی شیر پروانهای پنوماتیک؛ هماهنگی شیر و اکچویتور
انتخاب صحیح این تجهیز زمانی انجام میشود که شیر، سیت، شرایط فرآیند و اکچویتور بهعنوان یک مجموعه واحد بررسی شوند.
ابتدا باید مشخصات سیال، فشار، دما و دبی تعیین شود. سپس نوع شیر، متریال و سیت انتخاب شده و گشتاور موردنیاز در شرایط واقعی مشخص شود. در مرحله بعد، اکچویتور باید بر اساس گشتاور موردنیاز و حداقل فشار هوای قابل دسترس انتخاب شود.
در نهایت، تجهیزات جانبی مانند شیر برقی، پوزیشنر، Limit Switch و سیستم کنترل باید با عملکرد موردنظر هماهنگ باشند.
به این ترتیب، یک شیر پروانهای پنوماتیک مناسب فقط شیری با یک اکچویتور متصلشده نیست؛ بلکه مجموعهای مهندسیشده است که عملکرد شیر، گشتاور عملگر، آببندی، شرایط فرآیند و سیستم کنترل در آن با یکدیگر هماهنگ شدهاند.
