شیر اطمینان و شیر فشارشکن چه تفاوتی دارند؟
کنترل فشار یکی از مهمترین موضوعات در طراحی و بهرهبرداری از سیستمهای لولهکشی و تجهیزات صنعتی است. فشار بیش از حد میتواند به لولهها، مخازن، پمپها و تجهیزات فرآیندی آسیب وارد کند. از طرف دیگر، فشار نامناسب نیز ممکن است باعث اختلال در عملکرد سیستم شود.
برای مدیریت این شرایط، تجهیزات مختلفی مورد استفاده قرار میگیرند که شیر اطمینان و شیر فشارشکن از مهمترین آنها هستند.
اگرچه هر دو تجهیز با فشار سیال ارتباط دارند، اما وظیفه و نحوه عملکرد آنها کاملاً یکسان نیست. شیر اطمینان بیشتر یک تجهیز حفاظتی است، در حالی که شیر فشارشکن برای کاهش و تنظیم فشار پاییندست مورد استفاده قرار میگیرد.
شناخت تفاوت این دو شیر هنگام طراحی، خرید و اجرای سیستم اهمیت زیادی دارد.

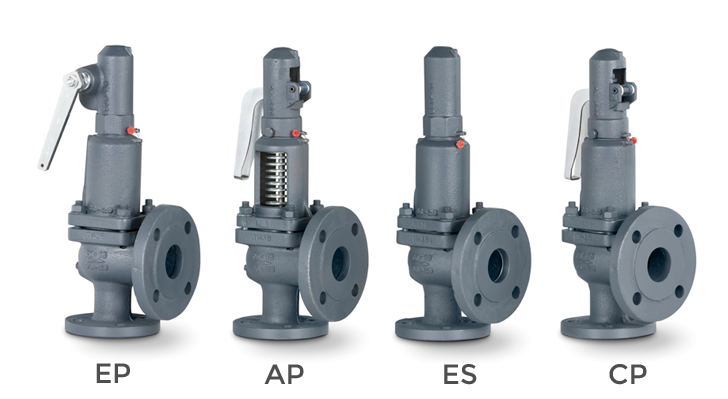

شیر اطمینان چیست؟
شیر اطمینان یا Safety Valve یکی از تجهیزات حفاظتی سیستمهای تحت فشار است.
وظیفه اصلی آن جلوگیری از افزایش فشار بیش از حد مجاز است. زمانی که فشار سیستم به مقدار تنظیمشده برسد یا از آن عبور کند، شیر اطمینان باز میشود و بخشی از سیال را تخلیه میکند.
با خروج سیال، فشار سیستم کاهش پیدا میکند و از تجهیزات در برابر فشار بیش از حد محافظت میشود.
این نوع شیر بیشتر در سیستمهایی استفاده میشود که افزایش ناگهانی فشار میتواند پیامدهای جدی داشته باشد.
مهمترین کاربردهای شیر اطمینان
شیر اطمینان در بخشهای مختلفی مورد استفاده قرار میگیرد، از جمله:
- مخازن تحت فشار
- بویلرها و سیستمهای بخار
- خطوط فرآیندی
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع شیمیایی
- تجهیزات نیروگاهی
در این کاربردها، شیر اطمینان نقش یک لایه حفاظتی را ایفا میکند.
شیر فشارشکن چیست؟
شیر فشارشکن یا Pressure Reducing Valve برای کاهش فشار ورودی و تنظیم فشار خروجی طراحی شده است.
این شیر معمولاً در ابتدای یک بخش از شبکه قرار میگیرد و اجازه نمیدهد فشار ورودی بالا به صورت مستقیم به بخش پاییندست منتقل شود.
برای مثال، ممکن است فشار آب در شبکه اصلی بالا باشد، اما تجهیزات یک ساختمان به فشار پایینتری نیاز داشته باشند. در چنین شرایطی، شیر فشارشکن میتواند فشار را تا محدوده مورد نیاز کاهش دهد.
بنابراین هدف اصلی شیر فشارشکن، ایجاد و حفظ فشار مناسب در قسمت پاییندست سیستم است.
تفاوت اصلی شیر اطمینان و شیر فشارشکن
مهمترین تفاوت این دو تجهیز در هدف استفاده از آنها است.
| ویژگی | شیر اطمینان | شیر فشارشکن |
|---|---|---|
| وظیفه اصلی | حفاظت در برابر فشار بیش از حد | کاهش و تنظیم فشار |
| نقش اصلی | حفاظتی | کنترلی |
| عملکرد معمول | در فشار تنظیمی باز میشود | بهصورت مستمر فشار خروجی را کنترل میکند |
| محل کاربرد | تجهیزات و سیستمهای تحت فشار | مسیر ورودی یا بخشهای مختلف شبکه |
| هدف نهایی | جلوگیری از آسیب ناشی از فشار بالا | ایجاد فشار مناسب در پاییندست |
| تخلیه سیال | معمولاً در زمان افزایش فشار | برای کاهش فشار خروجی، نه به عنوان عملکرد اصلی تخلیه اضطراری |
بنابراین نمیتوان این دو شیر را جایگزین یکدیگر دانست.
نحوه عملکرد شیر اطمینان
عملکرد شیر اطمینان معمولاً بر اساس یک فشار تنظیمشده انجام میشود.
فرض کنید یک مخزن باید در محدوده فشار مشخصی کار کند. اگر فشار داخل مخزن از مقدار مجاز عبور کند، شیر اطمینان فعال میشود.
با باز شدن شیر:
افزایش فشار → رسیدن به فشار تنظیمی → باز شدن شیر → تخلیه سیال → کاهش فشار
پس از کاهش فشار و رسیدن شرایط به محدوده مورد نظر، شیر مجدداً بسته میشود.
نکته مهم این است که شیر اطمینان برای کنترل دائمی فشار طراحی نشده است؛ بلکه در درجه اول برای حفاظت از سیستم در شرایط افزایش فشار به کار میرود.
نحوه عملکرد شیر فشارشکن
شیر فشارشکن برخلاف شیر اطمینان، برای کنترل مداوم فشار خروجی طراحی شده است.
فرض کنید فشار ورودی یک شبکه بالا و متغیر باشد. شیر فشارشکن با استفاده از مکانیزم داخلی خود، جریان را کنترل میکند تا فشار پاییندست در محدوده تنظیمشده باقی بماند.
به صورت ساده:
فشار بالای ورودی → ورود سیال به شیر → کنترل جریان → کاهش فشار → ایجاد فشار مناسب در خروجی
این فرآیند تا زمانی که شرایط کاری سیستم مناسب باشد، به شکل مستمر ادامه پیدا میکند.
شیر اطمینان در چه شرایطی ضروریتر است؟
زمانی که احتمال افزایش فشار از محدوده مجاز وجود دارد، استفاده از شیر اطمینان اهمیت زیادی پیدا میکند.
برای مثال، در یک مخزن تحت فشار، افزایش دما یا ایجاد اختلال در فرآیند ممکن است باعث بالا رفتن فشار شود.
اگر تجهیزات حفاظتی مناسب وجود نداشته باشند، فشار اضافی میتواند باعث آسیب به مخزن یا سایر تجهیزات شود.
در چنین شرایطی، شیر اطمینان میتواند با تخلیه فشار اضافی از سیستم محافظت کند.
شیر فشارشکن در چه شرایطی کاربرد بیشتری دارد؟
شیر فشارشکن زمانی کاربرد دارد که فشار ورودی برای تجهیزات یا شبکه پاییندست بیش از مقدار مورد نیاز باشد.
برای مثال در سیستمهای آبرسانی ساختمانها، ممکن است فشار شبکه شهری یا خط اصلی برای تجهیزات داخلی مناسب نباشد.
در این حالت، استفاده از شیر فشارشکن باعث میشود فشار ورودی تا محدوده مناسب کاهش پیدا کند.
این موضوع میتواند از تجهیزات و لولههای پاییندست در برابر فشار نامناسب نیز محافظت کند.
آیا میتوان شیر فشارشکن را جایگزین شیر اطمینان کرد؟
خیر.
این دو تجهیز وظایف متفاوتی دارند و در بسیاری از سیستمها حتی ممکن است هر دو به صورت همزمان مورد استفاده قرار گیرند.
شیر فشارشکن وظیفه تنظیم فشار عادی سیستم را بر عهده دارد، در حالی که شیر اطمینان برای شرایط افزایش فشار غیرعادی و حفاظت اضطراری طراحی شده است.
بنابراین وجود شیر فشارشکن به این معنا نیست که دیگر نیازی به تجهیزات حفاظتی مانند شیر اطمینان وجود ندارد.
تفاوت در کاربرد صنعتی
در صنایع مختلف، انتخاب این دو تجهیز بر اساس نیاز سیستم انجام میشود.
صنایع نفت و گاز
در خطوط و تجهیزات تحت فشار، شیرهای اطمینان برای حفاظت در برابر افزایش فشار کاربرد دارند.
در بخشهایی که نیاز به کاهش یا کنترل فشار وجود دارد، شیرهای فشارشکن یا تجهیزات کنترلی مناسب استفاده میشوند.
نیروگاهها
در سیستمهای بخار و تجهیزات تحت فشار، شیرهای اطمینان نقش مهمی در حفاظت دارند.
از طرف دیگر، کنترل فشار در بخشهای مختلف شبکه میتواند به تجهیزات کاهش فشار نیاز داشته باشد.
سیستمهای آبرسانی
در شبکههای آبرسانی، شیر فشارشکن برای کنترل فشار پاییندست کاربرد زیادی دارد.
در برخی بخشهای سیستم نیز ممکن است تجهیزات حفاظتی متناسب با طراحی شبکه مورد نیاز باشند.
تفاوت در نحوه تنظیم
یکی دیگر از تفاوتهای مهم این دو شیر، نحوه تنظیم آنها است.
در شیر فشارشکن، هدف این است که فشار خروجی در مقدار مشخصی قرار بگیرد. بنابراین تنظیم فشار پاییندست اهمیت زیادی دارد.
اما در شیر اطمینان، فشار تنظیمی تعیین میکند که تجهیز در چه فشاری باید وارد عمل شود.
تنظیم هر دو تجهیز باید توسط فرد متخصص و مطابق مشخصات سیستم انجام شود؛ زیرا تنظیم اشتباه میتواند عملکرد حفاظتی یا کنترلی سیستم را مختل کند.
نکات مهم هنگام انتخاب شیر اطمینان
برای انتخاب شیر اطمینان مناسب باید موارد مختلفی بررسی شود:
- فشار کاری سیستم
- فشار تنظیمی
- نوع سیال
- دمای کاری
- ظرفیت تخلیه مورد نیاز
- جنس بدنه و قطعات داخلی
- نوع اتصال
- استانداردهای مورد نیاز پروژه
ظرفیت تخلیه اهمیت ویژهای دارد؛ زیرا شیر باید بتواند در شرایط اضطراری میزان مورد نیاز سیال را تخلیه کند.
نکات مهم هنگام انتخاب شیر فشارشکن
در انتخاب شیر فشارشکن نیز باید مشخصات سیستم به دقت بررسی شود.
مهمترین موارد عبارتاند از:
- فشار ورودی
- فشار خروجی مورد نیاز
- دبی جریان
- نوع سیال
- دمای کاری
- سایز خط
- جنس بدنه
- افت فشار مجاز
انتخاب شیر صرفاً بر اساس سایز لوله کافی نیست و باید شرایط واقعی شبکه در نظر گرفته شود.
انتخاب شیر مناسب برای هر سیستم
شناخت تفاوت شیر اطمینان و شیر فشارشکن باعث میشود انتخاب تجهیزات دقیقتر انجام شود.
اگر هدف محافظت از سیستم در برابر افزایش خطرناک فشار باشد، شیر اطمینان مورد نیاز است.
اگر هدف کاهش و تنظیم فشار ورودی برای رسیدن به فشار مناسب در پاییندست باشد، شیر فشارشکن گزینه مناسبتری خواهد بود.
در برخی پروژههای صنعتی و تأسیساتی، استفاده همزمان از هر دو تجهیز میتواند بخشی از طراحی ایمنی و کنترل فشار سیستم باشد.
جمعبندی
شیر اطمینان و شیر فشارشکن هر دو با مدیریت فشار در سیستمهای لولهکشی و صنعتی ارتباط دارند، اما عملکرد آنها متفاوت است. شیر اطمینان یک تجهیز حفاظتی برای جلوگیری از افزایش بیش از حد فشار است، در حالی که شیر فشارشکن برای کاهش و کنترل فشار خروجی مورد استفاده قرار میگیرد.
به همین دلیل هنگام خرید و طراحی سیستم نباید این دو تجهیز را جایگزین یکدیگر در نظر گرفت. انتخاب صحیح باید بر اساس نوع سیال، فشار و دمای کاری، دبی، شرایط خط و الزامات فنی پروژه انجام شود.
