در بسیاری از پروژههای صنعتی، انتقال آب، بخار، نفت، گاز و سیالات فرآیندی به شبکههایی نیاز دارد که بتوانند فشار، دما و شرایط محیطی مختلف را تحمل کنند. لوله و اتصالات فولادی به دلیل تنوع متریال، استحکام مکانیکی مناسب و امکان استفاده در طیف گستردهای از سرویسها، بخش مهمی از این شبکهها را تشکیل میدهند.
لوله فولادی مسیر اصلی عبور سیال را ایجاد میکند و اتصالات برای تغییر مسیر، ایجاد انشعاب، تغییر قطر و بستن انتهای خط مورد استفاده قرار میگیرند. در کنار آنها، فلنجها، شیرآلات و تجهیزات مختلف نیز برای تکمیل سیستم پایپینگ به کار میروند.
در این میان، لوله مانیسمان، لولههای جوشی، زانو، سهراهی، تبدیل، کپ و اتصالات دندهای از محصولات پرکاربرد در خطوط فولادی هستند. انتخاب هرکدام از این محصولات باید براساس سایز، ضخامت، گرید متریال، فشار، دما، نوع سیال و استاندارد پروژه انجام شود.
لوله فولادی در خطوط لوله چه نقشی دارد؟
لوله فولادی اصلیترین مسیر انتقال سیال در بسیاری از سیستمهای پایپینگ است. این لولهها میتوانند برای انتقال سیالات تحت فشار، خطوط فرآیندی، سیستمهای خدماتی، تأسیسات مکانیکی و شبکههای زیرزمینی مورد استفاده قرار گیرند.
فولاد امکان تولید لولههایی با گریدها و ضخامتهای مختلف را فراهم میکند. به همین دلیل میتوان برای سرویسهای عمومی، دمای بالا، خطوط انتقال یا محیطهای خاص، محصول متناسب با شرایط انتخاب کرد.
البته عبارت «لوله فولادی» بهتنهایی مشخصات کافی برای خرید نیست. باید مشخص شود که لوله کربن استیل، استنلس استیل یا فولاد آلیاژی است و چه گریدی دارد.
همچنین روش تولید، قطر خارجی، ضخامت دیواره، طول، استاندارد و شرایط تست از اطلاعات مهمی هستند که باید در اسناد خرید مشخص شوند.

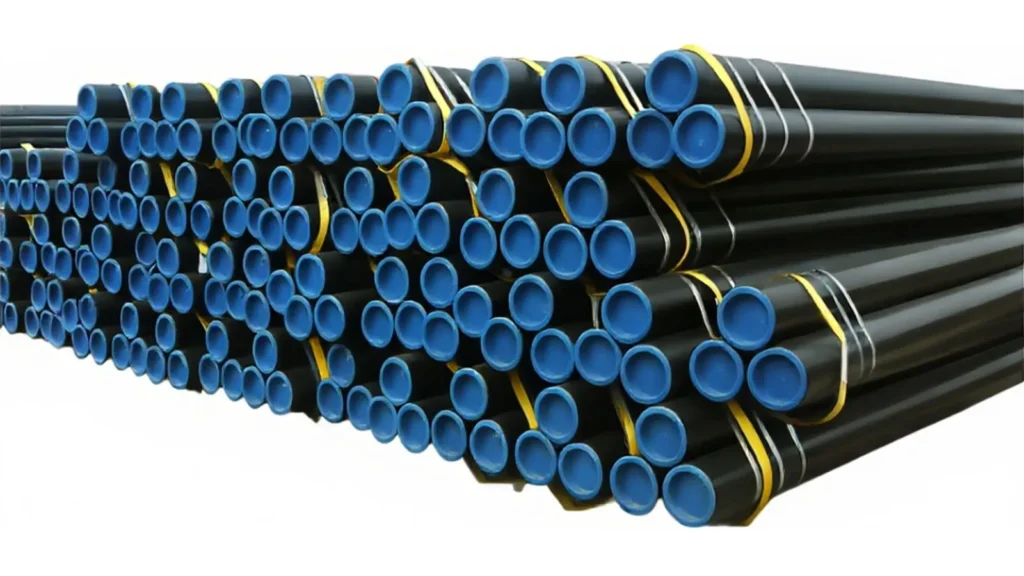

لوله مانیسمان یا Seamless چیست؟
لوله مانیسمان (Seamless Pipe) نوعی لوله فولادی است که در ساختار آن درز جوش طولی وجود ندارد.
این لولهها از طریق فرآیندهای شکلدهی و تولید لوله بدون درز ساخته میشوند و در بسیاری از سرویسهای صنعتی مورد استفاده قرار میگیرند.
لولههای مانیسمان در خطوط نفت و گاز، پتروشیمی، نیروگاهها، بخار، صنایع فرآیندی و برخی سیستمهای تحت فشار کاربرد دارند.
با این حال، بدون درز بودن بهتنهایی به معنی مناسب بودن لوله برای هر فشار یا دما نیست. گرید متریال، ضخامت، قطر، دمای کاری، استاندارد و شرایط طراحی باید همزمان بررسی شوند.
برای مثال، ASTM A106 برای برخی لولههای کربن استیل بدون درز در سرویسهای دمای بالا مورد استفاده قرار میگیرد، در حالی که API 5L برای گروهی از لولههای خطوط انتقال کاربرد دارد.
لولههای فولادی جوشی
در لولههای جوشی، ورق یا نوار فولادی شکل داده شده و محل اتصال با یک فرآیند جوشکاری به هم متصل میشود.
بسته به روش تولید، لولههای جوشی میتوانند به گروههایی مانند ERW، LSAW و Spiral Welded تقسیم شوند.
لوله ERW معمولاً دارای درز طولی است و در بسیاری از خطوط صنعتی و ساختمانی استفاده میشود.
در لوله LSAW نیز درز جوش طولی ایجاد میشود و این نوع لوله در برخی کاربردهای قطر بزرگ و خطوط انتقال مورد استفاده قرار میگیرد.
لولههای اسپیرال نیز دارای درز مارپیچی هستند و در برخی پروژههای انتقال آب، خطوط زیرساختی و کاربردهای قطر بزرگ به کار میروند.
انتخاب لوله جوشی یا مانیسمان باید براساس مشخصات فنی پروژه انجام شود و نباید صرفاً براساس تصور «بدون درز همیشه بهتر است» تصمیمگیری کرد.
تفاوت لوله مانیسمان و جوشی
| ویژگی | لوله مانیسمان | لوله جوشی |
|---|---|---|
| درز طولی | ندارد | دارد |
| روش تولید | شکلدهی لوله بدون درز | شکلدهی و جوشکاری |
| تنوع روش ساخت | محدودتر | ERW، LSAW، Spiral و… |
| کاربرد | بسیاری از سرویسهای صنعتی | خطوط صنعتی، انتقالی و ساختمانی |
| قطرهای قابل تولید | بسته به فناوری محدودیت دارد | امکان تولید قطرهای بزرگتر |
| کنترل کیفیت | کنترل متریال و ابعاد و آزمونهای مربوط | علاوه بر موارد فوق، کنترل جوش اهمیت دارد |
| انتخاب نهایی | براساس سرویس | براساس سرویس |
بنابراین انتخاب میان این دو محصول باید بر اساس فشار، دما، قطر، گرید، استاندارد و شرایط طراحی انجام شود.
اتصالات فولادی چه کاربردی دارند؟
اگرچه لوله مسیر اصلی خط را تشکیل میدهد، اما برای ایجاد یک شبکه واقعی به اتصالات نیاز است.
اتصالات فولادی برای تغییر مسیر، ایجاد انشعاب، تغییر قطر و بستن انتهای مسیر استفاده میشوند.
اتصالات میتوانند بهصورت Butt Weld، Threaded یا Socket Weld طراحی شوند و روش اتصال آنها باید با ساختار خط هماهنگ باشد.
مهمترین اتصالات فولادی عبارتاند از:
- زانو
- سهراهی
- تبدیل
- کپ
- چهارراهی
- نیپل
- بوشن
- اتصالات دندهای
- اتصالات ساکت ولد
انتخاب اتصال مناسب تنها به سایز لوله محدود نمیشود و ضخامت، گرید، فشار، دما و استاندارد نیز اهمیت دارند.
زانو فولادی؛ تغییر مسیر جریان
Elbow یکی از پرکاربردترین اتصالات فولادی است که برای تغییر جهت مسیر لوله استفاده میشود.
زانوهای ۴۵ و ۹۰ درجه از مدلهای رایج هستند. زانو ۹۰ درجه برای ایجاد تغییر مسیر عمود و زانوی ۴۵ درجه برای تغییر مسیر ملایمتر مورد استفاده قرار میگیرد.
از نظر شعاع انحنا نیز مدلهای Long Radius و Short Radius وجود دارند.
در Long Radius، شعاع خط مرکزی بیشتر است و در بسیاری از خطوط میتواند شرایط جریان مناسبتری ایجاد کند. Short Radius فضای کمتری اشغال میکند، اما رفتار جریان و افت فشار آن میتواند متفاوت باشد.
در انتخاب زانو باید سایز، ضخامت، متریال، زاویه، شعاع و استاندارد ابعادی بررسی شود.
سهراهی فولادی برای ایجاد انشعاب
Tee برای ایجاد انشعاب از خط اصلی استفاده میشود.
سهراهیها میتوانند بهصورت Equal Tee یا Reducing Tee تولید شوند.
در Equal Tee، قطر شاخه و مسیر اصلی یکسان است، در حالی که در Reducing Tee قطر شاخه با مسیر اصلی متفاوت است.
این اتصال در شبکههای انتقال آب، بخار، گاز، نفت و خطوط فرآیندی کاربرد دارد.
به دلیل تغییر مسیر و تقسیم جریان در محل سهراهی، انتخاب آن باید با توجه به فشار، دبی و شرایط مکانیکی خط انجام شود.
تبدیل فولادی؛ اتصال لولههای با قطر متفاوت
زمانی که دو بخش از یک خط دارای قطرهای متفاوت باشند، از Reducer استفاده میشود.
تبدیلها معمولاً در دو گروه Concentric Reducer و Eccentric Reducer قرار میگیرند.
در تبدیل هممرکز، محور دو طرف روی یک خط قرار دارد. در تبدیل غیرهممرکز، محور دو طرف متفاوت است.
انتخاب میان این دو نوع در برخی خطوط اهمیت زیادی دارد. برای مثال، در بعضی آرایشهای مکش پمپ، نوع تبدیل و نحوه قرارگیری آن میتواند روی شرایط جریان و احتمال ایجاد مشکلاتی مانند تجمع گاز تأثیر بگذارد.
بنابراین انتخاب Reducer باید با نقشه پایپینگ و شرایط فرآیندی هماهنگ باشد.
کپ فولادی برای بستن انتهای خط
Cap برای مسدود کردن انتهای لوله استفاده میشود.
کپها میتوانند در انواع مختلفی تولید شوند و بسته به نوع محصول با روش جوشی یا سایر روشهای اتصال نصب شوند.
در خطوط صنعتی، کپهای Butt Weld معمولاً همراه با لوله و اتصالات جوشی مورد استفاده قرار میگیرند.
سایز، ضخامت، گرید متریال و استاندارد ساخت کپ باید با مشخصات لوله هماهنگ باشد.
اتصالات فولادی مانیسمان و جوشی
در بازار، عبارتهایی مانند «اتصالات مانیسمان» معمولاً برای اتصالات Seamless Butt Weld به کار میرود.
این اتصالات از مواد اولیه بدون درز یا فرآیندهای شکلدهی مناسب تولید میشوند و در بسیاری از خطوط صنعتی مورد استفاده قرار میگیرند.
استاندارد ASME B16.9 یکی از استانداردهای شناختهشده برای ابعاد و الزامات اتصالات Butt Weld فولادی است.
از نظر متریال نیز استانداردهایی مانند ASTM A234 برای برخی اتصالات فولاد کربنی و آلیاژی مطرح هستند.
برای استنلس استیل و آلیاژهای دیگر، استاندارد متریال باید براساس نوع محصول و مشخصات پروژه انتخاب شود.
اتصالات دندهای فولادی
در برخی خطوط کوچکتر، استفاده از اتصالات رزوهای یا Threaded Fittings امکان نصب بدون جوشکاری را فراهم میکند.
این اتصالات میتوانند شامل زانو، سهراهی، بوشن، نیپل و سایر قطعات رزوهای باشند.
نوع رزوه اهمیت زیادی دارد. برای مثال، NPT و BSP از نظر هندسه و استاندارد یکسان نیستند و نباید بدون بررسی جایگزین یکدیگر شوند.
اتصالات دندهای بیشتر در سیستمهایی با سایز و شرایط مناسب برای این نوع اتصال استفاده میشوند. در سرویسهای فشار و دمای بالا، انتخاب نوع اتصال باید مطابق استاندارد و دستورالعمل پروژه باشد.
اتصالات Socket Weld
در اتصالات Socket Weld، لوله داخل قسمت سوکت اتصال قرار میگیرد و اتصال با جوشکاری انجام میشود.
این روش در برخی خطوط کوچکقطر و سرویسهای صنعتی مورد استفاده قرار میگیرد.
اتصالات Socket Weld میتوانند در شرایطی که فضای نصب محدود است یا طراحی خط بر مبنای این نوع اتصال انجام شده، گزینه مناسبی باشند.
استاندارد ASME B16.11 از استانداردهای شناختهشده برای اتصالات فورجشده رزوهای و ساکت ولد است.
متریال لوله و اتصالات فولادی
انتخاب متریال یکی از مهمترین مراحل طراحی و خرید است.
کربن استیل
Carbon Steel در بسیاری از خطوط عمومی صنعتی، آب، بخار، نفت و گاز مورد استفاده قرار میگیرد.
گریدهایی مانند ASTM A106، ASTM A53 و گروههایی از API 5L بسته به نوع محصول و کاربرد از متریالهای شناختهشده در این حوزه هستند.
استنلس استیل
Stainless Steel در محیطهایی که مقاومت خوردگی بیشتری نیاز است، مورد استفاده قرار میگیرد.
گریدهای ۳۰۴، ۳۰۴L، ۳۱۶ و ۳۱۶L از گریدهای رایج هستند، اما انتخاب نهایی باید براساس ترکیب شیمیایی سیال، دما، کلراید و شرایط محیطی انجام شود.
فولاد آلیاژی
در سرویسهای دما بالا یا شرایط فرآیندی خاص ممکن است از فولادهای آلیاژی استفاده شود.
در این شرایط، ترکیب شیمیایی، خواص مکانیکی و رفتار متریال در دمای کاری اهمیت ویژهای پیدا میکند.
Schedule در لوله و اتصالات فولادی چیست؟
Schedule یا SCH روشی برای بیان ضخامت دیواره لوله و بسیاری از اتصالات است.
از ردههایی مانند SCH 40، SCH 80، SCH 160 و ردههای دیگر بسته به سایز و استاندارد استفاده میشود.
Schedule را نباید مستقیماً معادل فشار کاری دانست. فشار مجاز یک سیستم به قطر، متریال، دما، ضخامت، استاندارد طراحی و شرایط سرویس وابسته است.
همچنین هنگام اتصال لوله به فیتینگ، بهتر است ضخامت و ابعاد دو قطعه با یکدیگر سازگار باشند تا عملیات جوشکاری و بهرهبرداری مطابق طراحی انجام شود.
استانداردهای مهم لوله و اتصالات فولادی
استاندارد دقیق باید براساس نوع محصول و کاربرد تعیین شود.
برخی استانداردهای رایج عبارتاند از:
- ASME B16.9 برای اتصالات Butt Weld در محدوده کاربرد آن
- ASME B16.11 برای اتصالات Forged Threaded و Socket Weld
- ASME B16.25 برای آمادهسازی انتهای لوله و اتصالات جوشی
- ASME B36.10M برای ابعاد برخی لولههای فولادی
- ASME B36.19M برای ابعاد برخی لولههای استنلس استیل
- ASTM A106 برای برخی لولههای کربن استیل بدون درز
- ASTM A53 برای گروهی از لولههای فولادی
- ASTM A234 برای برخی اتصالات فولاد کربنی و آلیاژی
- API 5L برای گروهی از لولههای خطوط انتقال
این استانداردها بسته به نوع محصول، گرید، سایز و الزامات پروژه قابل استفاده هستند و نباید بدون بررسی به تمام محصولات تعمیم داده شوند.
اتصال لوله و اتصالات فولادی با جوش
یکی از روشهای رایج اجرای خطوط فولادی، اتصال لوله و فیتینگ با Butt Welding است.
در این روش، دو سر قطعات پس از آمادهسازی لبهها مقابل یکدیگر قرار گرفته و طبق روش جوشکاری تأییدشده به هم متصل میشوند.
کیفیت پخ، همراستایی، فاصله ریشه، WPS، نوع الکترود یا سیم جوش و شرایط پیشگرم و عملیات حرارتی در صورت نیاز، همگی میتوانند روی کیفیت اتصال اثر بگذارند.
پس از جوشکاری نیز بسته به مشخصات پروژه ممکن است بازرسیهایی مانند VT، PT، MT، RT یا UT انجام شود.
در خطوط حساس، کیفیت جوش بخشی از قابلیت اطمینان کل سیستم محسوب میشود.
لوله و اتصالات فولادی در صنایع مختلف
این محصولات در طیف گستردهای از صنایع مورد استفاده قرار میگیرند.
نفت و گاز
در خطوط انتقال و فرآیندی نفت و گاز، لوله و اتصالات فولادی برای انتقال سیالات و ایجاد مسیرهای مختلف مورد استفاده قرار میگیرند.
در این کاربرد، گرید متریال، فشار، دما، خوردگی و استانداردهای پروژه اهمیت زیادی دارند.
پتروشیمی و صنایع شیمیایی
در صنایع پتروشیمی، ترکیب شیمیایی سیال میتواند روی انتخاب متریال اثر زیادی داشته باشد.
در سرویسهای خورنده، استفاده از فولاد کربنی ممکن است کافی نباشد و آلیاژهای مقاومتر مورد نیاز باشند.
نیروگاهها
خطوط بخار، آب، سوخت، هوای فشرده و سیستمهای کمکی نیروگاهها از جمله کاربردهای لوله و اتصالات فولادی هستند.
در خطوط دما بالا، خواص مکانیکی متریال و کاهش فشار مجاز با افزایش دما باید بررسی شود.
تأسیسات ساختمانی و صنعتی
در موتورخانهها، سیستمهای گرمایشی، خطوط آب صنعتی و برخی شبکههای خدماتی نیز میتوان از محصولات فولادی استفاده کرد.
نوع محصول باید با فشار، دما و روش اجرای سیستم هماهنگ باشد.
عوامل مؤثر بر قیمت لوله و اتصالات فولادی
قیمت این محصولات به مشخصات فنی و شرایط بازار وابسته است.
عوامل مهم عبارتاند از:
- سایز
- ضخامت و Schedule
- گرید متریال
- Seamless یا Welded بودن
- نوع اتصال
- استاندارد
- برند و کشور سازنده
- روش تولید
- گواهی متریال
- تستهای کنترل کیفیت
- مقدار سفارش
- هزینه حمل
برای مثال، قیمت یک لوله مانیسمان کربن استیل با یک لوله استنلس استیل همسایز الزاماً قابل مقایسه نیست.
همچنین اتصالاتی مانند زانو، سهراهی و تبدیل براساس شکل هندسی و میزان مواد مصرفی قیمتهای متفاوتی دارند.
هنگام خرید لوله و اتصالات فولادی چه اطلاعاتی لازم است؟
برای جلوگیری از اشتباه در خرید، بهتر است مشخصات فنی از ابتدا بهصورت کامل مشخص شوند:
- نوع لوله یا اتصال
- سایز DN یا NPS
- قطر و ضخامت
- Schedule
- Seamless یا Welded بودن
- گرید متریال
- نوع اتصال
- فشار کاری و طراحی
- دمای کاری
- نوع سیال
- استاندارد ساخت
- طول مورد نیاز
- نوع پوشش در صورت وجود
- گواهی متریال مانند MTC
- الزامات تست و بازرسی
- برند یا سازنده مورد نظر
در پروژههای صنعتی، این اطلاعات باید با Piping Material Specification، Line List، P&ID و Datasheet تطبیق داده شوند.
هماهنگی لوله و اتصالات؛ بخش مهم یک خط مطمئن
لوله و اتصالات فولادی باید بهعنوان یک مجموعه هماهنگ انتخاب شوند. تطابق قطر بهتنهایی کافی نیست و ضخامت، Schedule، گرید، نوع اتصال و استاندارد ابعادی نیز باید بررسی شوند.
برای مثال، اگر لوله و زانو از نظر ضخامت یا متریال برای شرایط یکسانی طراحی نشده باشند، ممکن است در زمان جوشکاری یا بهرهبرداری مشکل ایجاد شود.
در خطوط حساس، گواهی متریال و مدارک تست نیز میتوانند برای اطمینان از تطابق محصول با مشخصات خرید مورد نیاز باشند.
همچنین نوع اتصال باید با روش اجرای پروژه هماهنگ باشد؛ استفاده از اتصال دندهای، Socket Weld یا Butt Weld باید بر اساس طراحی خط انجام شود.
از لوله مانیسمان تا اتصالات جوشی؛ یک سیستم هماهنگ
لوله و اتصالات فولادی مجموعهای از محصولات متنوع هستند که برای ساخت شبکههای انتقال سیال و خطوط پایپینگ مورد استفاده قرار میگیرند. لوله مانیسمان و انواع لولههای جوشی مسیر اصلی انتقال را ایجاد میکنند و اتصالاتی مانند زانو، سهراهی، تبدیل و کپ امکان شکلدهی به مسیر و ایجاد انشعاب را فراهم میکنند.
در کنار روش ساخت، انتخاب گرید متریال، Schedule، قطر، فشار، دما، نوع سیال و استاندارد اهمیت زیادی دارد. همچنین کیفیت جوش، آمادهسازی لبهها، بازرسی و نصب صحیح میتواند مستقیماً بر عملکرد نهایی خط اثر بگذارد.
در نهایت، یک سیستم فولادی مناسب تنها مجموعهای از محصولات با کیفیت نیست؛ بلکه سیستمی است که لوله، اتصالات، روش اتصال و شرایط سرویس آن با یکدیگر هماهنگ باشند و مشخصات تمام اجزا با الزامات فنی پروژه مطابقت داشته باشد.
