مشخصات فنی و انتخاب شیر پروانهای گیربکسی؛ بررسی عملکرد، انواع و کاربردهای صنعتی
در خطوط لوله صنعتی، زمانی که قطر شیر افزایش پیدا میکند یا فشار و شرایط کاری باعث میشود نیروی لازم برای باز و بسته کردن شیر بالا باشد، استفاده از اهرم دستی همیشه گزینه مناسبی نیست. در این شرایط، شیر پروانهای گیربکسی یکی از راهکارهای متداول برای ایجاد گشتاور بیشتر و کنترل راحتتر شیر است.
در این نوع شیر، یک گیربکس دستی بین اپراتور و شفت شیر قرار میگیرد. با چرخاندن فلکه، گیربکس سرعت حرکت را کاهش داده و گشتاور بیشتری به شفت منتقل میکند. به همین دلیل، اپراتور میتواند شیرهای با سایز بالاتر را با نیروی دستی کمتری باز و بسته کند.
البته انتخاب شیر پروانهای گیربکسی تنها به سایز شیر محدود نمیشود. قطر، فشار کاری، نوع سیال، جنس بدنه و دیسک، نوع سیت، گشتاور موردنیاز، نوع اتصال و شرایط نصب باید در کنار یکدیگر بررسی شوند.
شیر پروانهای گیربکسی چیست؟

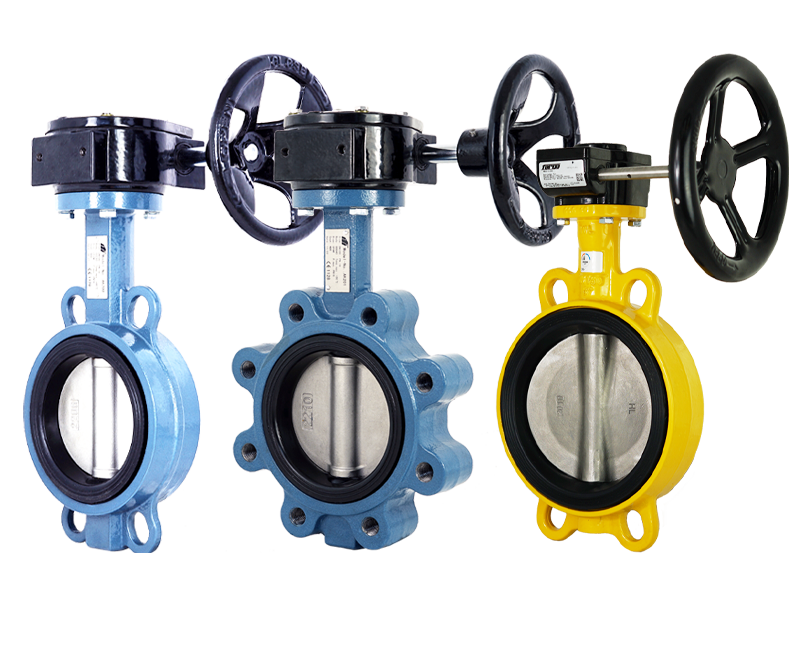

شیر پروانهای گیربکسی نوعی Butterfly Valve است که بهجای اهرم مستقیم، به یک Gearbox مجهز شده است.
در ساختار شیر، یک دیسک در مسیر جریان قرار دارد. این دیسک با چرخش حول محور شفت، مسیر عبور سیال را باز یا بسته میکند. گیربکس بین فلکه و شفت قرار گرفته و حرکت دستی اپراتور را به گشتاور بالاتری در خروجی تبدیل میکند.
این ساختار بیشتر در شیرهای سایز متوسط و بزرگ یا سرویسهایی که نیروی بیشتری برای حرکت دیسک نیاز است، مورد استفاده قرار میگیرد.
اجزای اصلی شیر پروانهای گیربکسی
| جزء | وظیفه | نکته فنی |
|---|---|---|
| بدنه | نگهداری اجزای داخلی و اتصال به خط | جنس باید با سرویس سازگار باشد |
| دیسک | کنترل مسیر عبور سیال | طراحی آن روی افت فشار و گشتاور اثر دارد |
| شفت | انتقال حرکت به دیسک | آببندی شفت اهمیت دارد |
| سیت | ایجاد آببندی | EPDM، NBR، PTFE یا Metal Seat |
| گیربکس | افزایش گشتاور خروجی | نسبت تبدیل باید با شیر متناسب باشد |
| فلکه | اعمال نیروی دستی | اندازه آن روی راحتی کار اثر دارد |
| نشانگر موقعیت | نمایش وضعیت شیر | برای تشخیص باز و بسته بودن کاربرد دارد |
گیربکس در شیر پروانهای چه کاری انجام میدهد؟
وظیفه اصلی گیربکس، افزایش گشتاور و کاهش نیروی موردنیاز اپراتور است.
بهعنوان مثال، ممکن است برای حرکت مستقیم یک شیر بزرگ نیروی زیادی لازم باشد؛ اما گیربکس با استفاده از نسبت تبدیل، این نیرو را کاهش میدهد و در مقابل تعداد چرخش فلکه افزایش پیدا میکند.
بنابراین یک نکته مهم وجود دارد:
گیربکس معمولاً گشتاور بیشتری ایجاد میکند، اما سرعت باز و بسته شدن شیر را کاهش میدهد.
به همین دلیل شیر پروانهای گیربکسی بیشتر برای کاربردهایی مناسب است که کنترل دستی مطمئن و گشتاور بالا مهمتر از سرعت عملکرد است.
چرا در شیرهای بزرگ از گیربکس استفاده میشود؟
با افزایش قطر شیر، شرایط جریان و سطح تماس دیسک و سیت میتواند باعث افزایش گشتاور موردنیاز شود. همچنین فشار تفاضلی دو طرف دیسک، اصطکاک و نوع سیت نیز روی این مقدار تأثیر دارند.
در چنین شرایطی استفاده از اهرم ساده ممکن است از نظر نیروی موردنیاز یا ایمنی کاربر مناسب نباشد.
گیربکس این امکان را ایجاد میکند که اپراتور با نیروی دستی قابلقبول، شیر را در وضعیت موردنظر قرار دهد.
به همین دلیل در بسیاری از خطوط انتقال آب، فاضلاب، تأسیسات و برخی خطوط صنعتی، شیرهای پروانهای سایز بالاتر با گیربکس عرضه میشوند.
گشتاور موردنیاز شیر پروانهای گیربکسی
یکی از مهمترین پارامترهای انتخاب گیربکس، Torque است.
گشتاور موردنیاز فقط بر اساس DN شیر تعیین نمیشود و عوامل مختلفی روی آن تأثیر دارند:
- قطر شیر
- فشار خط
- اختلاف فشار دو طرف دیسک
- نوع سیال
- جنس سیت
- نوع دیسک
- اصطکاک شفت
- دمای کاری
- وضعیت شیر هنگام شروع حرکت
- رسوب یا آلودگی احتمالی
در نتیجه، انتخاب گیربکس صرفاً با عبارتهایی مانند «گیربکس مناسب برای DN300» ممکن است برای یک انتخاب دقیق کافی نباشد.
انواع سیت در شیر پروانهای گیربکسی
نوع سیت تأثیر مستقیمی بر آببندی و گشتاور شیر دارد.
سیت EPDM
EPDM در بسیاری از کاربردهای آبی و تأسیسات مورد استفاده قرار میگیرد. بااینحال برای همه روغنها و هیدروکربنها مناسب نیست.
سیت NBR
NBR در برخی سرویسهای روغنی و هیدروکربنی کاربرد دارد، اما محدوده دمایی و سازگاری شیمیایی آن باید با شرایط واقعی بررسی شود.
سیت PTFE
PTFE مقاومت شیمیایی بالایی در بسیاری از محیطها دارد و در سرویسهای خاص مورد استفاده قرار میگیرد.
سیت فلزی
در برخی شیرهای مخصوص سرویسهای سختتر و دماهای بالاتر، از طراحیهای دارای Metal Seat استفاده میشود.
| سیت | کاربردهای متداول | نکته انتخاب |
|---|---|---|
| EPDM | آب و برخی سیالات آبی | سازگاری با روغن و هیدروکربن باید بررسی شود |
| NBR | برخی روغنها و هیدروکربنها | دما و ترکیب شیمیایی مهم است |
| PTFE | برخی مواد شیمیایی | شرایط دمایی و مکانیکی باید کنترل شود |
| Metal Seat | سرویسهای خاص و دمای بالاتر | طراحی شیر و شرایط فرآیند تعیینکننده است |
انواع اتصال شیر پروانهای گیربکسی
شیر پروانهای گیربکسی میتواند با اتصالهای مختلف تولید شود.
شیر پروانهای ویفری
مدل Wafer بین دو فلنج قرار میگیرد و طراحی نسبتاً فشردهای دارد. این مدل در بسیاری از خطوط آب و تأسیسات کاربرد دارد.
شیر پروانهای لاگ
در مدل Lug، بدنه دارای محلهای مستقل برای پیچهای اتصال است. این ساختار در برخی سیستمهای لولهکشی، نصب و جداسازی را سادهتر میکند.
شیر پروانهای فلنجی
در مدل Flanged، شیر دارای فلنج در دو طرف بدنه است. این مدل در برخی خطوط صنعتی و فرآیندی که اتصال فلنجی موردنیاز است، استفاده میشود.
نوع اتصال باید با استاندارد فلنج و مشخصات خط لوله هماهنگ باشد.
شیر پروانهای گیربکسی برای چه سیالاتی استفاده میشود؟
کاربرد شیر به متریال و طراحی آن وابسته است.
آب
یکی از رایجترین کاربردها در خطوط انتقال و توزیع آب است. در این سرویسها، انتخاب صحیح سیت و بدنه اهمیت زیادی دارد.
فاضلاب
در تصفیهخانهها و خطوط فاضلاب نیز شیرهای پروانهای گیربکسی به دلیل ساختار فشرده و امکان استفاده در سایزهای بالا کاربرد دارند.
سیستمهای خنککننده
در برخی سیستمهای آب خنککننده صنعتی و تأسیساتی، این شیرها برای قطع و وصل جریان مورد استفاده قرار میگیرند.
صنایع نفت و گاز
در این بخش باید فشار، دما، نوع سیال، متریال، استاندارد و الزامات ایمنی پروژه بهصورت دقیق بررسی شود.
صنایع شیمیایی
برای سیالات شیمیایی، انتخاب سیت و سایر اجزای در تماس با سیال اهمیت ویژهای دارد. یک متریال مشخص را نمیتوان برای تمام مواد شیمیایی مناسب دانست.
شیر پروانهای گیربکسی؛ مناسب قطع و وصل یا کنترل جریان؟
بسیاری از شیرهای پروانهای گیربکسی برای Isolation یا قطع و وصل جریان استفاده میشوند.
هرچند شیر پروانهای میتواند در برخی طراحیها برای تنظیم جریان نیز مورد استفاده قرار گیرد، اما مناسب بودن آن برای کنترل دقیق باید بر اساس طراحی شیر، مشخصه جریان، افت فشار، سرعت سیال و شرایط فرآیند بررسی شود.
بنابراین نباید هر شیر پروانهای گیربکسی را بدون بررسی مشخصات فنی بهعنوان شیر کنترل فرآیندی در نظر گرفت.
تفاوت شیر پروانهای گیربکسی با مدل اهرمی
تفاوت اصلی در نحوه انتقال نیروی دستی به شفت است.
| ویژگی | مدل اهرمی | مدل گیربکسی |
|---|---|---|
| مکانیزم | اهرم مستقیم | گیربکس و فلکه |
| سرعت عملکرد | بالاتر | پایینتر |
| نیروی موردنیاز | بیشتر در برخی سایزها | کمتر به دلیل افزایش گشتاور |
| کاربرد متداول | سایزهای کوچکتر | سایزهای متوسط و بزرگتر |
| کنترل دستی | سریع | تدریجیتر |
| مناسب برای گشتاور بالا | محدودتر | مناسبتر |
البته مرز مشخصی وجود ندارد که مثلاً از یک DN خاص به بعد حتماً باید گیربکس استفاده شود. تصمیم نهایی به گشتاور موردنیاز، طراحی سازنده و شرایط سرویس بستگی دارد.
استانداردهای مهم در شیر پروانهای
بسته به مدل و کاربرد شیر، استانداردهای مختلفی ممکن است مورد استفاده قرار گیرند. برخی از استانداردهای شناختهشده در این حوزه عبارتاند از:
- API 609 برای شیرهای پروانهای
- EN 593 برای شیرهای پروانهای فلزی
- ISO 5752 برای برخی الزامات ابعادی
- EN 558 برای ابعاد نصب
- API 598 برای تست و بازرسی شیرها
- ASME B16.34 برای الزامات مرتبط با شیرهای صنعتی
- ASME B16.5 در موارد مرتبط با فلنجهای مربوطه
استاندارد موردنیاز باید بر اساس مدل شیر، نوع اتصال و مشخصات پروژه تعیین شود.
نکات مهم نصب شیر پروانهای گیربکسی
پیش از نصب، فلنجها باید همراستا باشند و هیچگونه تنش اضافی به بدنه شیر وارد نشود.
همچنین باید فضای کافی برای عملکرد فلکه و دسترسی اپراتور وجود داشته باشد. در نصبهای عمودی یا افقی نیز جهت قرارگیری گیربکس باید با دستورالعمل سازنده و شرایط دسترسی هماهنگ باشد.
قبل از قرار دادن شیر در وضعیت نهایی، لازم است فضای کافی برای حرکت کامل دیسک بررسی شود. برخورد دیسک با لوله یا فلنج میتواند باعث آسیب به سیت و اجزای داخلی شود.
پس از نصب نیز بهتر است شیر چند مرتبه در شرایط کنترلشده باز و بسته شود تا حرکت روان، وضعیت آببندی و عملکرد گیربکس بررسی شود.
نگهداری و تعمیر گیربکس
گیربکس شیر پروانهای معمولاً ساختار نسبتاً سادهای دارد، اما این موضوع به معنی بینیازی از نگهداری نیست.
در برنامه تعمیرات باید موارد زیر بررسی شوند:
- سلامت بدنه گیربکس
- عملکرد روان فلکه
- وجود صدای غیرعادی
- نشتی احتمالی
- وضعیت اتصالات
- وضعیت نشانگر موقعیت
- میزان لقی غیرعادی
- وضعیت روانکاری در مدلهایی که نیاز به روانکار دارند
نوع و دوره روانکاری باید مطابق دستورالعمل سازنده انجام شود و نباید صرفاً بر اساس یک دوره عمومی برای همه گیربکسها تعیین شود.
خطاهای رایج هنگام انتخاب شیر پروانهای گیربکسی
یکی از اشتباهات رایج، انتخاب شیر تنها بر اساس قطر خط است. درحالیکه برای یک انتخاب دقیق باید فشار، دما، سیال، متریال و نوع سیت نیز مشخص شوند.
خطای دیگر، انتخاب گیربکس بدون توجه به گشتاور واقعی شیر است. گیربکس باید توانایی حرکت شیر را در شرایط واقعی داشته باشد و انتخاب آن باید بر اساس اطلاعات فنی سازنده انجام شود.
همچنین نباید تصور کرد که وجود گیربکس بهتنهایی به معنی امکان کنترل دقیق جریان است؛ گیربکس در اصل برای انتقال و افزایش گشتاور در عملکرد دستی به کار میرود.
جدول مشخصات موردنیاز برای خرید
برای سفارش شیر پروانهای گیربکسی، ارائه اطلاعات زیر میتواند از انتخاب اشتباه جلوگیری کند:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| سایز شیر | DN یا NPS |
| فشار کاری | Operating Pressure |
| فشار طراحی | Design Pressure |
| دمای کاری | Operating Temperature |
| نوع سیال | آب، فاضلاب، هوا، روغن، مواد شیمیایی و… |
| نوع اتصال | Wafer، Lug، Flanged |
| جنس بدنه | متناسب با سرویس |
| جنس دیسک | متناسب با سیال |
| جنس سیت | EPDM، NBR، PTFE، Metal و… |
| گشتاور | طبق شرایط واقعی سرویس |
| نوع عملکرد | دستی، On/Off یا کنترل |
| استاندارد | استاندارد موردنیاز پروژه |
| شرایط نصب | جهت و فضای دسترسی |
قیمت شیر پروانهای گیربکسی
قیمت این محصول به عوامل مختلفی بستگی دارد و نمیتوان یک قیمت ثابت برای تمام مدلها تعیین کرد. سایز، فشار کاری، جنس بدنه، جنس دیسک، نوع سیت، نوع گیربکس، برند، استاندارد ساخت و تجهیزات جانبی از عوامل مؤثر هستند.
برای مثال، شیر پروانهای گیربکسی با بدنه چدنی و سیت الاستومری برای یک خط آب ممکن است از نظر ساختار و هزینه با مدل فولادی یا استیل دارای سیت ویژه برای یک سرویس صنعتی کاملاً متفاوت باشد.
بنابراین مقایسه قیمت باید پس از مقایسه مشخصات فنی انجام شود.
انتخاب نهایی شیر پروانهای گیربکسی؛ گشتاور را جدی بگیرید
انتخاب صحیح شیر پروانهای گیربکسی از تعیین سایز شروع میشود، اما در همانجا تمام نمیشود. فشار و دمای خط، نوع سیال، جنس بدنه و دیسک، سیت، نوع اتصال و گشتاور موردنیاز باید در کنار یکدیگر بررسی شوند.
گیربکس باید متناسب با گشتاور واقعی شیر انتخاب شود و ضمن ایجاد نیروی کافی، امکان کارکرد روان و مطمئن را فراهم کند. در سایزهای بزرگ نیز موضوعاتی مانند تعداد دور فلکه، سرعت عملکرد و دسترسی اپراتور اهمیت بیشتری پیدا میکنند.
در نهایت، بهترین انتخاب الزاماً گرانترین یا بزرگترین مدل نیست؛ بلکه شیری است که متناسب با شرایط واقعی سرویس، مشخصات خط و نیاز عملیاتی انتخاب شده باشد.
