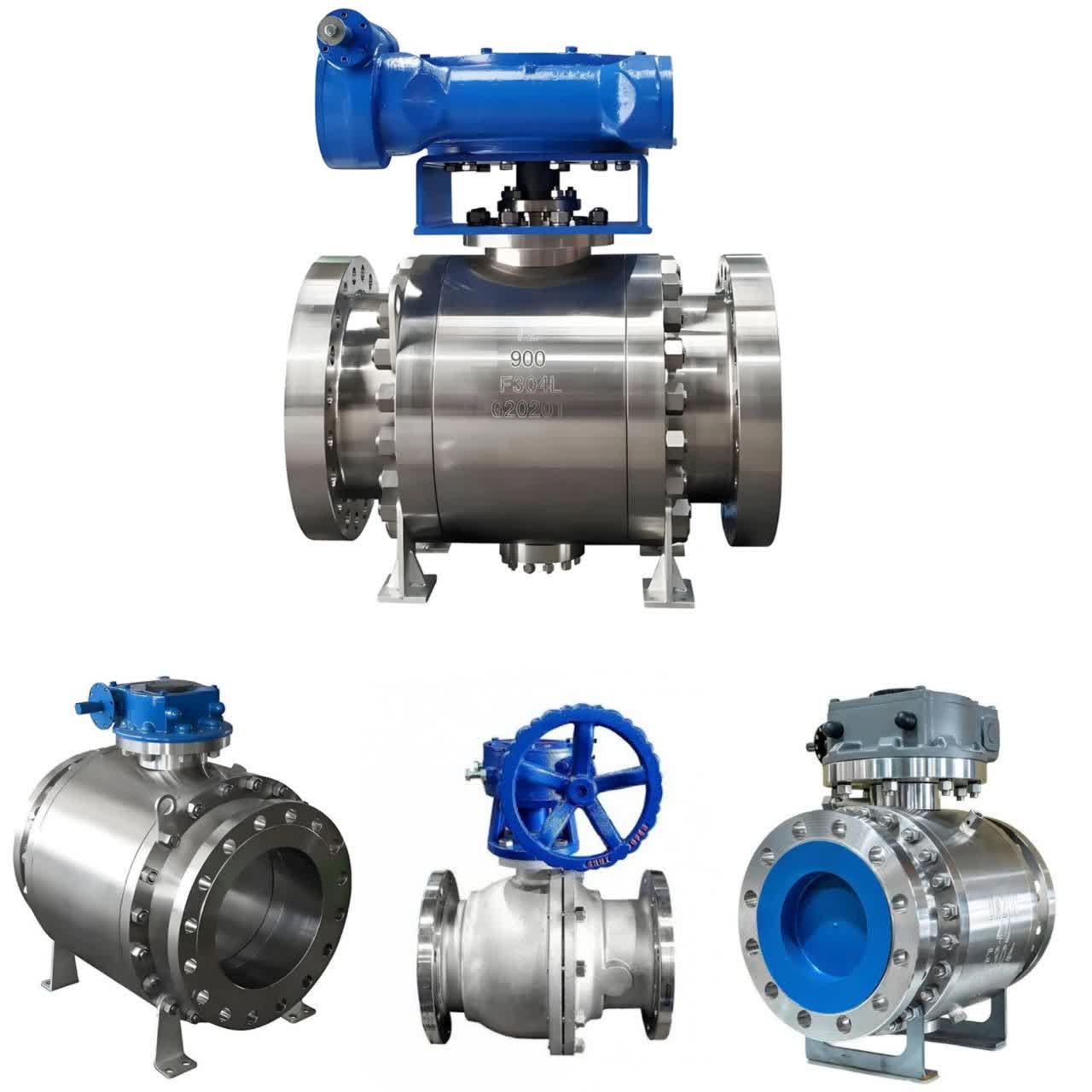

بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۲ اینچ
بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۲ اینچ یا NPS 12 / DN300 یکی از شیرهای توپی بزرگسایز برای قطع و وصل جریان در خطوط لوله صنعتی است. این مدل با اتصال فلنجی، امکان نصب مطمئن در خطوط فرایندی و انتقال سیالات را فراهم میکند و با توجه به طراحی شیر میتواند بهصورت دستی یا با اکچویتور پنوماتیک و برقی مورد استفاده قرار گیرد.
در انتخاب بال ولو ۱۲ اینچ کلاس ۱۵۰، علاوه بر سایز و کلاس فشار، مواردی مانند متریال بدنه، نوع سیت، طراحی Full Bore یا Reduced Bore، نوع Ball، گشتاور عملکرد و شرایط دما و فشار باید بررسی شود.
مشخصات فنی بال ولو ۱۲ اینچ کلاس ۱۵۰
| مشخصه | مقدار / توضیحات |
|---|---|
| سایز نامی | ۱۲ اینچ / DN300 / NPS 12 |
| کلاس فشاری | Class 150 |
| نوع اتصال | فلنجی |
| استاندارد ابعاد فلنج | ASME B16.5 |
| Face-to-Face | حدود ۳۵۶ میلیمتر در الگوی کوتاه؛ حدود ۶۱۰ میلیمتر در الگوی بلند |
| قطر خارجی فلنج | حدود ۴۸۲٫۶ میلیمتر |
| قطر دایره پیچها | حدود ۴۳۱٫۸ میلیمتر |
| تعداد سوراخ فلنج | ۱۲ عدد |
| سایز پیچکاری | ۷/۸ اینچ |
| قطر تقریبی سوراخ پیچ | ۲۵٫۴ میلیمتر |
| ارتفاع شیر | حدود ۴۵۰ تا ۶۰۰ میلیمتر، بسته به طراحی سازنده |
| وزن تقریبی | حدود ۲۵۰ تا ۵۰۰ کیلوگرم، بسته به طراحی و متریال |
| متریال بدنه | Stainless Steel 304 / 316 |
| گریدهای ریختگی متداول | CF8 / CF8M |
| نوع سیت | PTFE، RPTFE یا متریال مناسب سرویس |
| طراحی توپی | Full Bore یا Reduced Bore |
| اکچویتور | قابلیت نصب پنوماتیک و برقی |
| استاندارد Face-to-Face | ASME B16.10 |
| استاندارد طراحی شیر | ASME B16.34 |
ابعاد فلنج NPS 12 کلاس ۱۵۰ طبق ASME B16.5 شامل قطر خارجی حدود ۴۸۲٫۶ میلیمتر، قطر دایره پیچها ۴۳۱٫۸ میلیمتر و ۱۲ عدد پیچ ۷/۸ اینچ است.
معرفی بال ولو استنلس استیل ۱۲ اینچ
شیر توپی استنلس استیل ۱۲ اینچ برای کنترل قطع و وصل جریان در خطوط با قطر اسمی DN300 طراحی میشود. مکانیزم اصلی شیر شامل یک Ball سوراخدار است که با چرخش ۹۰ درجه، مسیر عبور سیال را باز یا مسدود میکند.
در حالت کاملاً باز، مسیر عبور در شیرهای Full Bore میتواند نزدیک به قطر داخلی خط باشد و به همین دلیل این نوع بال ولو برای بسیاری از خطوط انتقال سیال مناسب است. در مقابل، مدلهای Reduced Bore قطر عبور کوچکتری دارند و ممکن است از نظر وزن و ابعاد ساخت با مدلهای Full Bore متفاوت باشند.
در سایز ۱۲ اینچ، وزن و گشتاور عملکرد شیر نسبت به سایزهای کوچکتر افزایش پیدا میکند؛ بنابراین طراحی بدنه، نوع سیت و سیستم انتقال گشتاور اهمیت ویژهای دارد.
بال ولو استیل ۳۰۴ و ۳۱۶
در بال ولو استیل ۱۲ اینچ، دو متریال ۳۰۴ و ۳۱۶ از گزینههای رایج برای ساخت بدنه و برخی اجزای در تماس با سیال هستند.
استیل ۳۰۴ یا گرید ریختگی CF8 برای بسیاری از سرویسهای عمومی صنعتی و محیطهایی که خوردگی شدید وجود ندارد، کاربرد دارد.
استیل ۳۱۶ نیز در بسیاری از محیطهای خورنده انتخاب میشود. وجود مولیبدن در ترکیب ۳۱۶ باعث میشود این آلیاژ در برخی محیطهای حاوی کلراید نسبت به ۳۰۴ مقاومت بهتری داشته باشد. گرید ریختگی متداول این خانواده CF8M است.
با این حال، انتخاب بین بال ولو ۳۰۴ و بال ولو ۳۱۶ باید بر اساس ترکیب شیمیایی سیال، دما، فشار، غلظت مواد خورنده و الزامات پروژه انجام شود. صرفاً نام سیال برای تعیین متریال کافی نیست.
ابعاد فلنج بال ولو ۱۲ اینچ کلاس ۱۵۰
فلنج بال ولو ۱۲ اینچ کلاس ۱۵۰ باید از نظر ابعاد سوراخکاری و محل اتصال با استاندارد ASME B16.5 مطابقت داشته باشد.
برای NPS 12 کلاس ۱۵۰، قطر خارجی فلنج حدود ۴۸۲٫۶ میلیمتر و قطر دایره پیچها حدود ۴۳۱٫۸ میلیمتر است. فلنج دارای ۱۲ سوراخ بوده و پیچهای اسمی آن ۷/۸ اینچ هستند. قطر سوراخ پیچ نیز حدود ۲۵٫۴ میلیمتر در جداول ابعادی این فلنج گزارش میشود.
این ابعاد برای طراحی اسپول، انتخاب فلنج مقابل، جانمایی تجهیزات و بررسی فضای نصب اهمیت دارند.
Face-to-Face بال ولو ۱۲ اینچ
Face-to-Face به فاصله بین دو سطح انتهایی شیر گفته میشود و نباید آن را با قطر خارجی یا ابعاد فلنج اشتباه گرفت.
برای بال ولو کلاس ۱۵۰ سایز ۱۲ اینچ، در جداول مرجع ابعاد ASME B16.10، مقدار Face-to-Face الگوی کوتاه حدود ۳۵۶ میلیمتر و الگوی بلند حدود ۶۱۰ میلیمتر گزارش شده است.
بنابراین در زمان طراحی پایپینگ نباید صرفاً بر اساس سایز ۱۲ اینچ یک مقدار ثابت برای طول شیر در نظر گرفت. نوع الگوی شیر و نقشه سازنده باید با فضای موجود در خط مطابقت داشته باشد.
متریال اجزای بال ولو استیل
در بال ولو استنلس استیل ۱۲ اینچ تمام قطعات الزاماً از یک نوع استیل ساخته نمیشوند. بدنه میتواند از ۳۰۴ یا ۳۱۶ باشد و Ball، Stem، سیت و سایر قطعات بر اساس فشار، دما و نوع سیال انتخاب شوند.
در شیرهای ریختگی، CF8 و CF8M از گریدهای متداول برای بدنههای استنلس استیل هستند. انتخاب سیت نیز اهمیت زیادی دارد، زیرا این بخش مستقیماً با سیال و سطح Ball در تماس است.
PTFE و RPTFE از جمله مواد رایج برای برخی طراحیهای سیت هستند، اما محدوده دمایی و سازگاری شیمیایی آنها باید برای سرویس موردنظر بررسی شود.
برای دماهای بالا یا شرایط خاص فرایندی ممکن است طراحی سیت و آببندی متفاوتی مورد نیاز باشد.
قابلیت نصب اکچویتور پنوماتیک و برقی
یکی از قابلیتهای مهم بال ولو فلنجدار ۱۲ اینچ امکان استفاده از سیستمهای اتوماسیون است. این شیر میتواند در طراحی مناسب به اکچویتور پنوماتیک یا برقی مجهز شود.
اکچویتور پنوماتیک با استفاده از هوای فشرده، گشتاور لازم برای چرخاندن Stem را ایجاد میکند و برای خطوطی که سرعت عملکرد بالا یا کنترل از راه دور موردنیاز است، کاربرد دارد.
اکچویتور برقی نیز با استفاده از موتور الکتریکی امکان باز و بسته کردن شیر را فراهم میکند و میتواند با سیستمهای کنترل صنعتی و اتوماسیون هماهنگ شود.
انتخاب اکچویتور برای سایز ۱۲ اینچ فقط بر اساس قطر شیر انجام نمیشود. عواملی مانند گشتاور Breakaway و Running، فشار خط، نوع سیت، ضریب اصطکاک، دمای کاری، نوع Stem، Mounting Interface و وضعیت Fail Position باید بررسی شوند.
در شیرهای بزرگسایز، انتخاب نادرست اکچویتور میتواند باعث عملکرد نامناسب یا افزایش استهلاک مجموعه شود؛ بنابراین گشتاور اعلامشده در دیتاشیت سازنده باید مبنای سایزینگ اکچویتور قرار گیرد.
کاربرد بال ولو استیل فلنجدار ۱۲ اینچ
بال ولو استیل ۱۲ اینچ کلاس ۱۵۰ در بسیاری از خطوط صنعتی و فرایندی مورد استفاده قرار میگیرد، از جمله:
- خطوط انتقال آب و سیالات صنعتی
- صنایع نفت و گاز
- واحدهای پتروشیمی و پالایشگاهی
- صنایع شیمیایی
- خطوط انتقال سیالات خورنده با انتخاب متریال مناسب
- سیستمهای فرایندی
- تأسیسات و یوتیلیتیهای صنعتی
- خطوط انتقال مواد مایع
- پروژههای پایپینگ بزرگسایز
- خطوط مجهز به سیستم کنترل و اتوماسیون
در سرویسهای خورنده، انتخاب ۳۱۶ یا CF8M میتواند در شرایط مشخص مورد توجه قرار گیرد؛ اما مقاومت واقعی متریال باید بر اساس مشخصات دقیق سیال و شرایط عملیاتی بررسی شود.
مزایای شیر توپی فلنجدار استیل ۱۲ اینچ
شیر توپی فلنجدار کلاس ۱۵۰ به دلیل عملکرد یکچهارمگرد، برای قطع و وصل سریع جریان مناسب است. در سایزهای بزرگ مانند ۱۲ اینچ، اتصال فلنجی امکان نصب و جداسازی مناسب شیر را در بسیاری از خطوط صنعتی فراهم میکند.
مهمترین مزایای این نوع شیر عبارتاند از:
- عملکرد سریع با چرخش ۹۰ درجه
- مناسب برای خطوط با قطر اسمی بالا
- امکان طراحی Full Bore
- افت فشار نسبتاً پایین در حالت کاملاً باز
- قابلیت اتوماسیون با اکچویتور
- امکان انتخاب استیل ۳۰۴ یا ۳۱۶
- امکان استفاده از سیتهای متناسب با سرویس
- اتصال فلنجی استاندارد
- قابلیت استفاده در طیف متنوعی از صنایع
- امکان انتخاب طراحی Floating یا Trunnion Mounted در مدلهای مناسب
در سایز ۱۲ اینچ، بسته به فشار کاری، طراحی Ball و گشتاور موردنیاز، ممکن است سازنده از ساختار Trunnion Mounted استفاده کند. نوع طراحی نهایی باید در دیتاشیت محصول مشخص شود.
استانداردهای بال ولو کلاس ۱۵۰
سه استاندارد مهم در بررسی ابعاد و طراحی این شیر عبارتاند از:
ASME B16.5: برای ابعاد و مشخصات فلنجهای NPS 12 کلاس ۱۵۰ استفاده میشود. قطر فلنج، Bolt Circle، تعداد سوراخها و سایز پیچکاری از جمله اطلاعات مهم این استاندارد هستند.
ASME B16.10: برای تعیین ابعاد Face-to-Face و End-to-End شیرها مورد استفاده قرار میگیرد و در طراحی پایپینگ و جایگزینی شیر اهمیت دارد.
ASME B16.34: استاندارد مهم مرتبط با شیرهای صنعتی است و الزامات مربوط به طراحی، فشار-دما و برخی الزامات متریالی و ساخت را پوشش میدهد.
در پروژههای نفت، گاز و خطوط انتقال ممکن است استانداردهایی مانند API 6D و الزامات اختصاصی تست و بازرسی پروژه نیز موردنیاز باشند. بنابراین استاندارد نهایی باید بر اساس دیتاشیت و Specification پروژه تعیین شود.
نکات انتخاب بال ولو ۱۲ اینچ
برای انتخاب مناسب بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۲ اینچ موارد زیر باید بررسی شوند:
- سایز خط و DN/NPS.
- کلاس فشار و دمای طراحی.
- فشار و دمای واقعی سرویس.
- نوع و ترکیب شیمیایی سیال.
- انتخاب استیل ۳۰۴ یا ۳۱۶٫
- گرید ریختگی CF8 یا CF8M در صورت استفاده از بدنه Cast.
- Full Bore یا Reduced Bore بودن شیر.
- نوع سیت و محدوده دمایی آن.
- Floating یا Trunnion Mounted بودن طراحی.
- Face-to-Face موردنیاز خط.
- گشتاور واقعی شیر.
- نوع اکچویتور پنوماتیک یا برقی.
- فضای موردنیاز برای نصب و تعمیرات.
- استاندارد فلنج مقابل.
- الزامات تست، بازرسی و متریالی پروژه.
ابعاد فلنج مانند قطر خارجی ۴۸۲٫۶ میلیمتر و Bolt Circle حدود ۴۳۱٫۸ میلیمتر بر اساس جداول ASME B16.5 هستند، اما ارتفاع و وزن بال ولو بهشدت به طراحی سازنده، نوع بدنه، Ball، سیت، نوع اتصال و تجهیزات جانبی وابسته است. بنابراین مقادیر ارتفاع و وزن جدول برای برآورد اولیه هستند و نقشه ابعادی و دیتاشیت سازنده باید مرجع نهایی نصب و طراحی باشد.
