بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۰ اینچ
بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۰ اینچ یا NPS 10 / DN250 یکی از انواع شیرهای توپی صنعتی برای قطع و وصل جریان در خطوط لوله با قطر اسمی ۲۵۰ میلیمتر است. این شیر به دلیل عملکرد سریع، ساختار یکچهارمگرد و امکان استفاده از اکچویتور، در خطوط انتقال سیالات صنعتی، آب، بخار، مواد شیمیایی، نفت و گاز و بسیاری از فرآیندهای فرایندی مورد استفاده قرار میگیرد.
در طراحی بال ولو ۱۰ اینچ کلاس ۱۵۰، انتخاب متریال بدنه و تریم، نوع سیت، طراحی Full Bore یا Reduced Bore و همچنین نوع اتصال فلنجی باید متناسب با فشار، دما و ماهیت سیال انجام شود.
مشخصات فنی بال ولو ۱۰ اینچ کلاس ۱۵۰
| مشخصه | مقدار / توضیحات |
|---|---|
| سایز نامی | ۱۰ اینچ / DN250 / NPS 10 |
| کلاس فشاری | Class 150 |
| نوع اتصال | فلنجی |
| استاندارد ابعاد فلنج | ASME B16.5 |
| Face-to-Face | حدود ۳۳۰ میلیمتر در الگوی کوتاه؛ حدود ۵۳۳ میلیمتر در الگوی بلند |
| قطر خارجی فلنج | حدود ۴۰۶٫۴ میلیمتر |
| قطر دایره پیچها | حدود ۳۶۲ میلیمتر |
| تعداد سوراخ فلنج | ۱۲ عدد |
| سایز پیچکاری | ۷/۸ اینچ |
| ارتفاع شیر | حدود ۴۰۰ تا ۵۰۰ میلیمتر، بسته به طراحی سازنده |
| وزن تقریبی | حدود ۱۸۰ تا ۳۵۰ کیلوگرم، بسته به متریال و طراحی |
| متریال بدنه | Stainless Steel 304 / 316، معمولاً CF8 / CF8M در ساخت ریختگی |
| نوع سیت | PTFE، RPTFE یا متریالهای مهندسیشده متناسب با سرویس |
| طراحی توپی | Full Bore یا Reduced Bore |
| اکچویتور | قابلیت نصب اکچویتور پنوماتیک و برقی |
| استاندارد Face-to-Face | ASME B16.10 |
| استاندارد طراحی شیر | ASME B16.34 |
ابعاد فلنج NPS 10 کلاس ۱۵۰ طبق جداول ASME B16.5 شامل قطر خارجی حدود ۴۰۶٫۴ میلیمتر، قطر دایره پیچها حدود ۳۶۱٫۹۵ میلیمتر و ۱۲ سوراخ برای پیچکاری ۷/۸ اینچ است.
معرفی بال ولو استنلس استیل ۱۰ اینچ

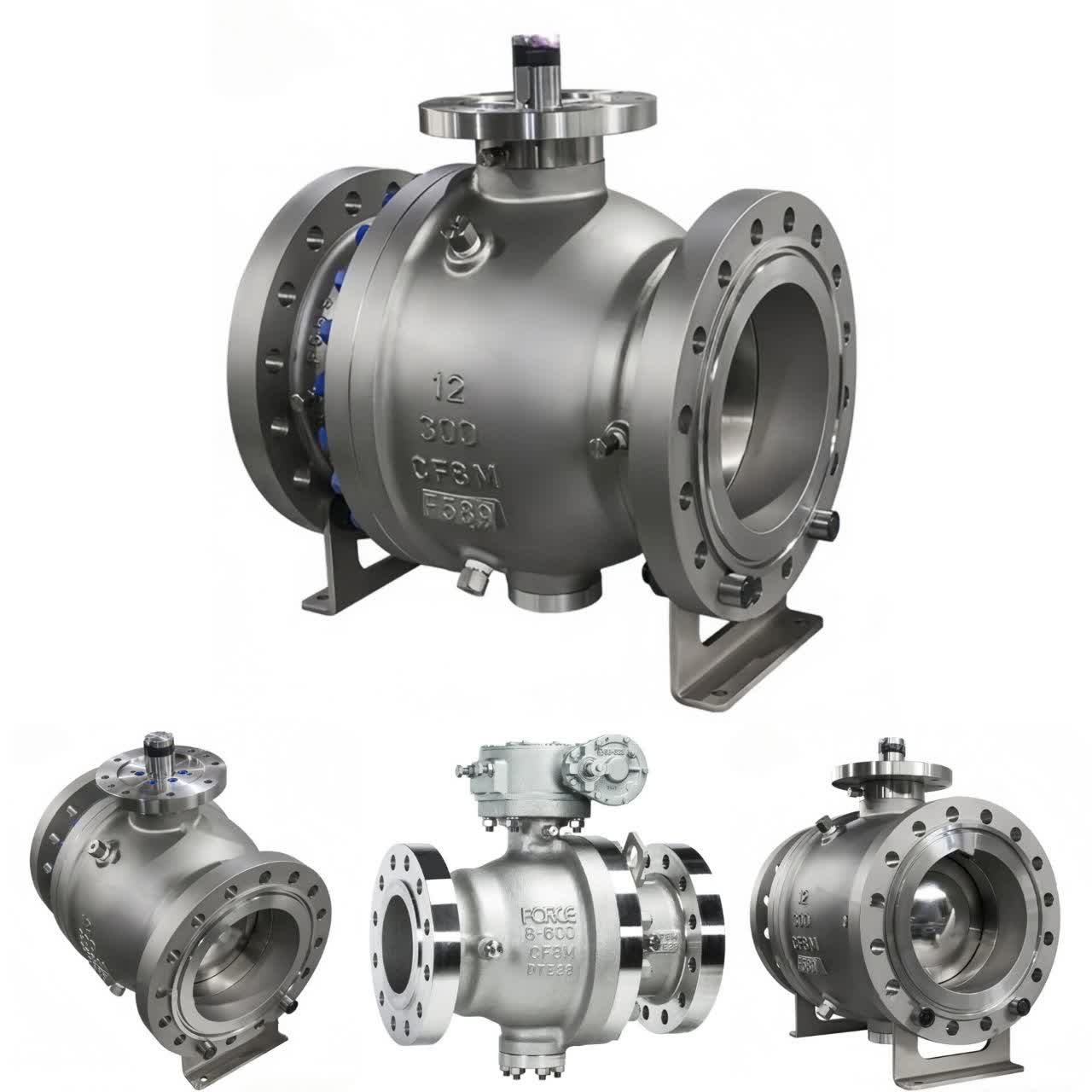

شیر توپی استنلس استیل ۱۰ اینچ دارای یک عضو کروی یا Ball در داخل بدنه است که با چرخش ۹۰ درجه مسیر عبور سیال را باز یا بسته میکند. این ساختار باعث میشود عملیات قطع و وصل جریان سریع انجام شود و شیر در وضعیت کاملاً باز، افت فشار نسبتاً پایینی داشته باشد.
در سایز ۱۰ اینچ، طراحی شیر اهمیت بیشتری پیدا میکند؛ زیرا وزن مجموعه، گشتاور موردنیاز برای چرخاندن توپی و نیروهای واردشده به فلنج و خطوط لوله افزایش مییابد. به همین دلیل انتخاب بال ولو بزرگسایز باید بر اساس دیتاشیت سازنده و شرایط واقعی سرویس انجام شود.
در این سایز میتوان از طراحی Full Bore برای عبور تقریباً همقطر سیال با خط استفاده کرد. در برخی کاربردها نیز Reduced Bore انتخاب میشود که میتواند در هزینه، وزن و ابعاد شیر تأثیر داشته باشد.
بال ولو استیل ۳۰۴ و ۳۱۶
یکی از مهمترین موارد در انتخاب بال ولو ۱۰ اینچ، انتخاب گرید استنلس استیل است.
استنلس استیل ۳۰۴ برای بسیاری از کاربردهای عمومی صنعتی، آب، برخی مواد شیمیایی و سیالاتی که محیط خورنده شدیدی ایجاد نمیکنند، مورد استفاده قرار میگیرد. در شیرهای ریختگی، گرید CF8 معمولاً در خانواده متریال ۳۰۴ قرار میگیرد.
استنلس استیل ۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیطهای دارای کلراید و برخی سرویسهای خورنده مقاومت بهتری نسبت به ۳۰۴ دارد. گرید ریختگی متداول متناظر با خانواده ۳۱۶، CF8M است.
با این حال، انتخاب بین ۳۰۴ و ۳۱۶ نباید فقط بر اساس نام سیال انجام شود. غلظت مواد، دمای کاری، فشار، میزان کلراید، pH و سایر شرایط فرایندی باید در انتخاب متریال بررسی شوند.
ابعاد فلنج بال ولو ۱۰ اینچ کلاس ۱۵۰
بال ولو فلنجدار ۱۰ اینچ کلاس ۱۵۰ از نظر اتصال فلنجی باید با ابعاد استاندارد ASME B16.5 هماهنگ باشد. برای NPS 10، قطر خارجی فلنج حدود ۴۰۶٫۴ میلیمتر و قطر دایره پیچها حدود ۳۶۱٫۹۵ میلیمتر است. فلنج دارای ۱۲ سوراخ بوده و پیچکاری استاندارد آن در این کلاس حدود ۷/۸ اینچ است.
این ابعاد برای طراحی خطوط لوله، انتخاب فلنج مقابل، تهیه اسپول و بررسی فضای نصب اهمیت زیادی دارند.
از طرف دیگر، Face-to-Face با ابعاد فلنج یکسان نیست. Face-to-Face فاصله بین دو سطح انتهایی شیر است که پس از نصب در خط، فضای اشغالشده توسط بدنه شیر را مشخص میکند.
برای بال ولو ۱۰ اینچ کلاس ۱۵۰، بسته به الگوی ساخت، مقدار Face-to-Face میتواند حدود ۳۳۰ میلیمتر در الگوی کوتاه یا حدود ۵۳۳ میلیمتر در الگوی بلند باشد. بنابراین نمیتوان یک مقدار واحد را برای تمام بال ولوهای ۱۰ اینچ در نظر گرفت و نقشه سازنده باید ملاک نهایی نصب باشد.
متریال اجزای بال ولو استیل
در یک بال ولو استنلس استیل ۱۰ اینچ، متریال تمام اجزا الزاماً یکسان نیست. بدنه میتواند از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته شود، در حالی که Ball، Stem، Seat و سایر اجزا بر اساس فشار، دما و نوع سیال انتخاب میشوند.
بدنههای ریختگی CF8 و CF8M در شیرهای استنلس استیل صنعتی بسیار رایج هستند. انتخاب تریم داخلی نیز اهمیت زیادی دارد، زیرا سیت و اجزای آببندی مستقیماً با سیال در تماس هستند.
برای سرویسهای مختلف میتوان از سیتهایی مانند PTFE یا RPTFE استفاده کرد، اما دمای کاری و سازگاری شیمیایی باید پیش از انتخاب بررسی شود.
قابلیت نصب اکچویتور پنوماتیک و برقی
یکی از مزایای بال ولو ۱۰ اینچ، امکان استفاده از اکچویتور پنوماتیک یا اکچویتور برقی برای اتوماسیون شیر است.
در اکچویتور پنوماتیک، هوای فشرده برای ایجاد گشتاور موردنیاز چرخش Stem استفاده میشود. این روش برای سیستمهایی که نیاز به عملکرد سریع و کنترل از راه دور دارند، کاربرد گستردهای دارد.
اکچویتور برقی نیز امکان باز و بسته کردن شیر از طریق موتور الکتریکی و سیستم کنترل را فراهم میکند و میتواند در سیستمهای اتوماسیون صنعتی مورد استفاده قرار گیرد.
البته انتخاب اکچویتور فقط بر اساس سایز ۱۰ اینچ انجام نمیشود. گشتاور شیر، فشار خط، نوع سیت، دمای کاری، ضریب اطمینان، نوع Stem، استاندارد Mounting Pad و شرایط Fail Position باید در تعیین اندازه و مدل اکچویتور بررسی شوند.
در شیرهای بزرگ، گشتاور موردنیاز میتواند تحت تأثیر فشار خط و اصطکاک سیت قرار گیرد؛ بنابراین استفاده از گشتاور اسمی بدون مراجعه به اطلاعات سازنده، روش دقیقی برای انتخاب اکچویتور نیست.
کاربرد بال ولو استیل فلنجدار ۱۰ اینچ
بال ولو استنلس استیل ۱۰ اینچ کلاس ۱۵۰ در طیف وسیعی از صنایع مورد استفاده قرار میگیرد، از جمله:
- خطوط انتقال آب و سیالات صنعتی
- صنایع نفت، گاز و پتروشیمی
- واحدهای فرایندی و شیمیایی
- سیستمهای انتقال مواد خورنده
- صنایع غذایی و دارویی، با انتخاب متریال و سیت مناسب
- سیستمهای تأسیسات صنعتی
- خطوط انتقال سیالات با نیاز به قطع و وصل سریع
- پروژههای پایپینگ و فرآیندی
- سیستمهای اتوماتیک مجهز به اکچویتور
برای سیالات حاوی کلراید یا محیطهای خورنده، استفاده از استنلس استیل ۳۱۶ میتواند در برخی شرایط مناسبتر باشد؛ البته انتخاب نهایی باید با توجه به مشخصات دقیق سیال و شرایط طراحی انجام شود.
مزایای شیر توپی فلنجدار استیل ۱۰ اینچ
بال ولو فلنجدار کلاس ۱۵۰ در مقایسه با بسیاری از شیرهای چنددور، مکانیزم سادهتری برای قطع و وصل دارد و با چرخش ۹۰ درجه عمل میکند.
از مزایای مهم آن میتوان به موارد زیر اشاره کرد:
- قطع و وصل سریع جریان
- امکان استفاده در خطوط با قطر بالا
- افت فشار نسبتاً پایین در طراحی Full Bore
- قابلیت اتوماسیون
- مقاومت مناسب استنلس استیل در برابر بسیاری از محیطهای خورنده
- اتصال فلنجی مناسب برای خطوط صنعتی
- امکان استفاده از ۳۰۴ یا ۳۱۶ متناسب با سرویس
- قابلیت انتخاب طراحی Floating یا Trunnion Mounted در مدلهای مناسب
- امکان انتخاب سیتهای مختلف برای شرایط کاری متفاوت
در سایز ۱۰ اینچ، طراحی Trunnion Mounted میتواند در برخی مدلهای بزرگسایز مورد استفاده قرار گیرد تا شرایط عملکرد توپی و نیروهای وارد بر آن مدیریت شود؛ اما نوع طراحی باید بر اساس مدل واقعی شیر مشخص شود.
استانداردهای بال ولو کلاس ۱۵۰
در طراحی و انتخاب بال ولو استیل ۱۰ اینچ، چند استاندارد مهم باید مورد توجه قرار گیرد.
ASME B16.5 استاندارد اصلی ابعاد و مشخصات فلنجهای NPS 10 کلاس ۱۵۰ است و مواردی مانند قطر فلنج، دایره پیچها و تعداد سوراخها را مشخص میکند.
ASME B16.10 برای ابعاد Face-to-Face و End-to-End شیرها استفاده میشود. این استاندارد برای هماهنگی ابعادی شیر با پایپینگ و جایگزینی تجهیزات اهمیت دارد.
ASME B16.34 نیز از استانداردهای مهم مرتبط با شیرهای صنعتی است و الزامات طراحی، فشار-دما و برخی الزامات متریال و ساخت شیرها را پوشش میدهد.
در پروژههای نفت، گاز و خطوط انتقال، استانداردهای دیگری مانند API 6D یا الزامات تست و بازرسی پروژه نیز ممکن است مطرح باشند؛ بنابراین استاندارد نهایی باید بر اساس Specification پروژه و دیتاشیت تجهیز تعیین شود.
نکات انتخاب بال ولو ۱۰ اینچ
برای انتخاب صحیح بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۰ اینچ بهتر است موارد زیر بررسی شوند:
- سایز واقعی خط و NPS/DN.
- کلاس فشار و دمای کاری.
- نوع سیال و میزان خورندگی آن.
- انتخاب استنلس استیل ۳۰۴ یا ۳۱۶٫
- انتخاب CF8 یا CF8M در صورت استفاده از بدنه ریختگی.
- Full Bore یا Reduced Bore بودن شیر.
- نوع سیت و محدوده دمایی مجاز آن.
- نوع طراحی Floating یا Trunnion Mounted.
- مقدار واقعی Face-to-Face موردنیاز پروژه.
- گشتاور لازم برای انتخاب اکچویتور.
- نوع اکچویتور پنوماتیک یا برقی.
- استاندارد و کلاس فلنج مقابل.
- فضای موجود برای نصب، تعمیرات و باز کردن اکچویتور.
- تست، بازرسی و الزامات متریالی پروژه.
برای ابعاد فلنج، مقدار Face-to-Face، ارتفاع و وزن، مقادیر جدول بالا برای برآورد اولیه مناسب هستند؛ اما به دلیل تفاوت طراحی سازندگان، نوع Ball، نوع بدنه، اکچویتور و تجهیزات جانبی، نقشه ابعادی و دیتاشیت سازنده باید مرجع نهایی ساخت و نصب باشد.
