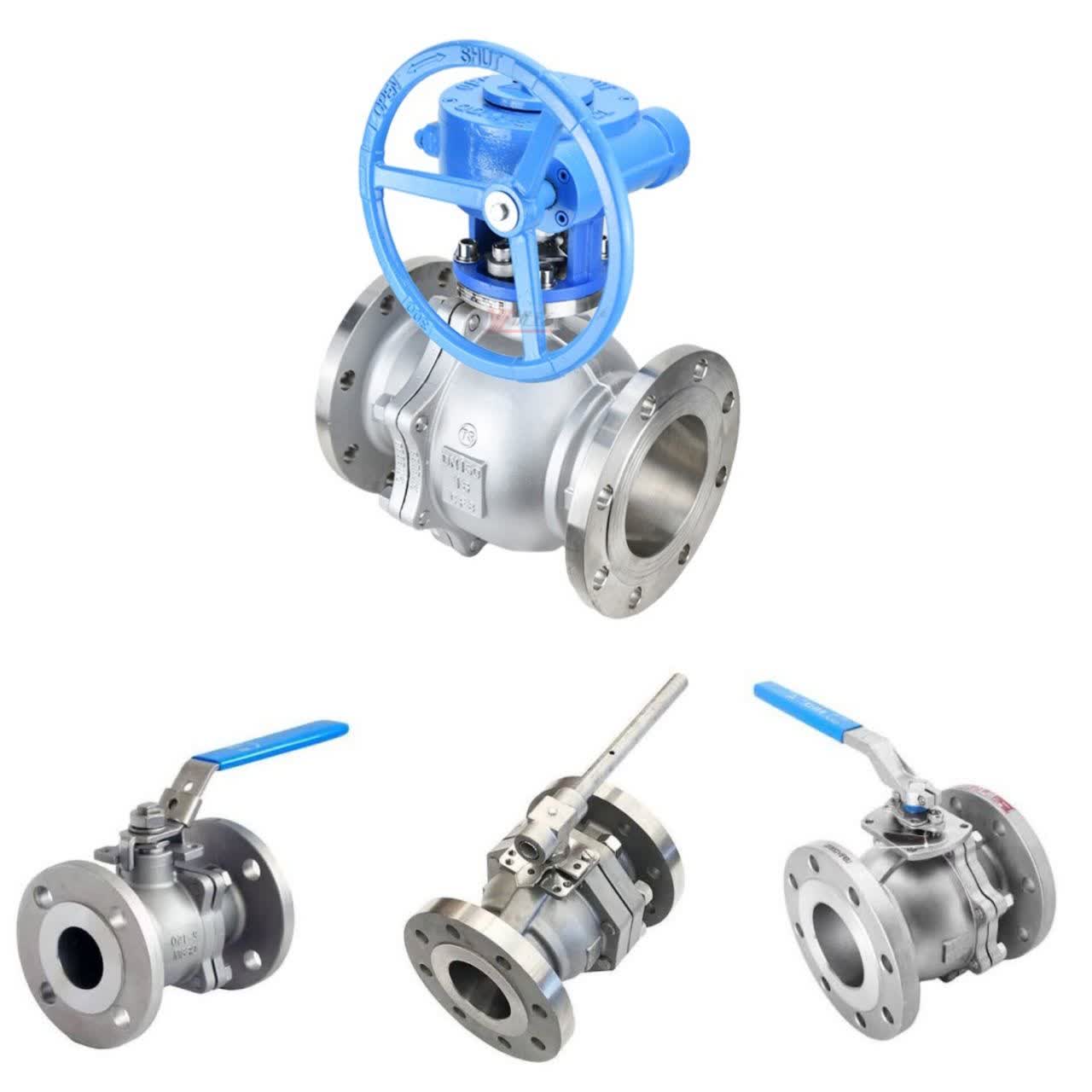

بال ولو استنلس استیل فلنجدار کلاس ۱۵۰ سایز ۶ اینچ

بال ولو استنلس استیل فلنجدار کلاس ۱۵۰ سایز ۶ اینچ یا شیر توپی استنلس استیل ۶ اینچ، NPS 6 / DN150 یکی از سایزهای پرکاربرد در خطوط انتقال و فرآیندهای صنعتی است. این شیر برای قطع و وصل جریان با چرخش ۹۰ درجه‌ای طراحی می‌شود و در صورت انتخاب صحیح متریال، سیت و کلاس فشاری، می‌تواند در طیف متنوعی از سرویس‌های صنعتی مورد استفاده قرار گیرد.

بال ولو ۶ اینچ کلاس ۱۵۰ معمولاً با اتصال فلنجی عرضه می‌شود و بسته به طراحی سازنده می‌تواند به‌صورت Full Bore یا Reduced Bore، با بدنه استنلس استیل ۳۰۴ یا ۳۱۶ و با عملکرد دستی یا اتوماتیک ارائه شود.

مشخصات فنی بال ولو ۶ اینچ کلاس ۱۵۰

مشخصه	مقدار / استاندارد
نوع شیر	Ball Valve / شیر توپی
سایز نامی	۶ اینچ / NPS 6 / DN150
کلاس فشاری	Class 150
نوع اتصال	فلنجدار
استاندارد فلنج	ASME B16.5
استاندارد ابعاد Face-to-Face	ASME B16.10
استاندارد طراحی و ریتینگ	ASME B16.34
متریال بدنه	Stainless Steel 304 / 316
گرید متداول بدنه ریختگی	ASTM A351 CF8 / CF8M
متریال توپ	SS304 / SS316
متریال ساقه	Stainless Steel
نوع سیت	PTFE یا متناسب با شرایط سرویس
عملکرد	قطع و وصل سریع با چرخش ۹۰ درجه
نوع مسیر عبور	Full Bore یا Reduced Bore، بسته به مدل
فشار نامی	Class 150
طول Face-to-Face	حدود ۲۶۷ یا ۳۹۴ میلی‌متر، بسته به الگوی شیر
قطر خارجی فلنج	حدود ۲۷۹٫۴ میلی‌متر
قطر دایره پیچ	حدود ۲۴۱٫۳ میلی‌متر
تعداد سوراخ فلنج	۸ عدد
قطر سوراخ پیچ	حدود ۲۲٫۲ میلی‌متر
ارتفاع تقریبی	حدود ۲۸۰ تا ۳۶۰ میلی‌متر، بسته به سازنده
وزن تقریبی	حدود ۴۵ تا ۸۰ کیلوگرم، بسته به طراحی
قابلیت نصب اکچویتور پنوماتیک	دارد، با پد نصب مناسب
قابلیت نصب اکچویتور برقی	دارد، با پد و رابط مناسب
نوع عملکرد اتوماتیک	On/Off و در مدل‌های مناسب کنترل مدولار
اتصال اکچویتور	مطابق Mounting Pad و استاندارد سازنده

ابعاد فلنج NPS 6 کلاس ۱۵۰ طبق جداول متداول ASME B16.5 شامل قطر خارجی ۲۷۹٫۴ میلی‌متر و قطر دایره پیچ ۲۴۱٫۳ میلی‌متر است و فلنج دارای ۸ سوراخ برای پیچ‌های ۳/۴ اینچ است. قطر سوراخ در جداول ابعادی حدود ۲۲٫۲ میلی‌متر گزارش می‌شود.

در مورد طول Face-to-Face، طراحی شیر اهمیت زیادی دارد. برای برخی الگوهای بال ولو NPS 6 کلاس ۱۵۰ مقدار حدود ۲۶۷ میلی‌متر و برای برخی الگوهای Long Pattern مقدار حدود ۳۹۴ میلی‌متر گزارش می‌شود؛ بنابراین این اندازه نباید بدون بررسی نقشه مدل نهایی به‌عنوان یک مقدار ثابت در نظر گرفته شود.

معرفی بال ولو استنلس استیل ۶ اینچ

بال ولو استیل ۶ اینچ از یک توپ دارای مجرای عبور سیال در داخل بدنه تشکیل شده است. با قرار گرفتن مجرای توپ در امتداد خط، شیر در وضعیت باز قرار می‌گیرد و با چرخش ۹۰ درجه‌ای توپ، مسیر عبور بسته می‌شود.

این ساختار ربع‌گرد، امکان عملکرد سریع را فراهم کرده و باعث شده شیر توپی در بسیاری از خطوط صنعتی به‌عنوان شیر قطع و وصل مورد استفاده قرار گیرد. در مدل‌های مجهز به Mounting Pad نیز می‌توان از اکچویتورهای پنوماتیک یا برقی برای اتوماسیون شیر استفاده کرد.

سایز ۶ اینچ نسبت به سایزهای کوچک‌تر، سطح مقطع و جرم بیشتری دارد؛ به همین دلیل انتخاب صحیح اکچویتور، فضای نصب و همچنین نحوه نگهداری و پشتیبانی مکانیکی شیر در زمان نصب اهمیت بیشتری پیدا می‌کند.

بال ولو استیل ۳۰۴ و ۳۱۶

یکی از پارامترهای اصلی در انتخاب شیر توپی استنلس استیل ۶ اینچ، جنس بدنه و اجزای داخلی آن است. دو گرید ۳۰۴ و ۳۱۶ از متریال‌های رایج در ساخت شیرهای استنلس استیل محسوب می‌شوند.

استنلس استیل ۳۰۴ برای بسیاری از سرویس‌های عمومی صنعتی، آب، برخی سیالات فرایندی و محیط‌هایی که خورندگی شدید وجود ندارد مورد استفاده قرار می‌گیرد. این گرید از نظر مقاومت خوردگی و خواص مکانیکی، انتخاب متداولی برای تجهیزات استنلس استیل است.

استنلس استیل ۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیط‌های دارای کلراید و برخی سرویس‌های خورنده، مقاومت بیشتری نسبت به ۳۰۴ نشان می‌دهد. به همین دلیل در برخی صنایع شیمیایی، دریایی، غذایی و فرآیندی استفاده از ۳۱۶ مورد توجه قرار می‌گیرد.

در مدل‌های ریختگی، CF8 معمولاً در خانواده استنلس استیل ۳۰۴ و CF8M در خانواده استنلس استیل ۳۱۶ قرار می‌گیرد. با این حال، برای انتخاب نهایی باید گواهی متریال و مشخصات واقعی تمام قطعات در تماس با سیال بررسی شود.

ابعاد فلنج بال ولو ۶ اینچ کلاس ۱۵۰

فلنج بال ولو ۶ اینچ کلاس ۱۵۰ از نظر ابعادی باید با فلنج مقابل در خط لوله هماهنگ باشد. طبق داده‌های ابعادی ASME B16.5، قطر خارجی فلنج این سایز حدود ۲۷۹٫۴ میلی‌متر، قطر دایره پیچ حدود ۲۴۱٫۳ میلی‌متر و تعداد سوراخ‌ها ۸ عدد است.

قطر اسمی پیچ در این آرایش معمولاً ۳/۴ اینچ است و قطر سوراخ فلنج حدود ۲۲٫۲ میلی‌متر در جداول رایج گزارش می‌شود. نوع Face فلنج، گسکت، پیچ و مهره و مشخصات فلنج مقابل نیز باید هنگام نصب بررسی شوند.

برای بال ولو ۶ اینچ، طول Face-to-Face اهمیت ویژه‌ای دارد، زیرا این اندازه مستقیماً روی طول اسپول، فاصله بین دو فلنج و امکان جایگزینی شیر در خط تأثیر می‌گذارد.

در برخی منابع برای بال ولو فلنجدار کلاس ۱۵۰ سایز ۶ اینچ، طول ۲۶۷ میلی‌متر برای الگوی کوتاه و ۳۹۴ میلی‌متر برای الگوی بلند گزارش شده است. بنابراین در زمان طراحی پایپینگ، مقدار Face-to-Face باید از دیتاشیت و نقشه همان مدل برداشت شود.

متریال اجزای بال ولو استیل

بدنه، توپ، ساقه، سیت و سیستم آب‌بندی، اجزای اصلی شیر توپی استنلس استیل هستند. نوع و گرید متریال این اجزا می‌تواند با توجه به طراحی محصول و شرایط کاری متفاوت باشد.

بدنه: معمولاً Stainless Steel 304 یا ۳۱۶؛ در مدل‌های ریختگی گریدهایی مانند CF8 و CF8M مورد استفاده قرار می‌گیرند.

توپ: استنلس استیل متناسب با طراحی و شرایط سرویس که سطح آن برای حرکت مناسب و آب‌بندی صحیح آماده‌سازی می‌شود.

ساقه: از فولاد زنگ‌نزن مناسب برای انتقال گشتاور به توپ ساخته می‌شود.

سیت: PTFE یا سایر متریال‌های مهندسی‌شده متناسب با فشار، دما و نوع سیال.

آب‌بندی ساقه: بسته به طراحی شیر و شرایط سرویس می‌تواند از ترکیبات مختلف پکینگ و آب‌بندی استفاده کند.

در سرویس‌های خاص، انتخاب متریال باید بر اساس فشار، دما، ترکیب شیمیایی سیال و شرایط محیطی انجام شود و صرفاً انتخاب ۳۰۴ یا ۳۱۶ برای تمام اجزای شیر کافی نیست.

قابلیت نصب اکچویتور پنوماتیک و برقی

بال ولو فلنجدار استیل ۶ اینچ می‌تواند در مدل‌های مناسب به اکچویتور پنوماتیک یا برقی مجهز شود. این قابلیت برای خطوطی که نیاز به کنترل از راه دور، عملکرد خودکار یا اتصال شیر به سیستم کنترل دارند اهمیت زیادی دارد.

اکچویتور پنوماتیک با استفاده از هوای فشرده گشتاور موردنیاز برای چرخاندن ساقه شیر را تأمین می‌کند. این نوع اکچویتور برای عملیات سریع On/Off در بسیاری از سیستم‌های صنعتی و فرایندی مورد استفاده قرار می‌گیرد.

اکچویتور برقی نیز امکان باز و بسته کردن خودکار شیر را فراهم می‌کند و بسته به مدل، می‌تواند برای کنترل موقعیت شیر نیز مورد استفاده قرار گیرد.

در سایز ۶ اینچ، گشتاور عملکردی می‌تواند قابل توجه باشد؛ بنابراین انتخاب اکچویتور باید بر اساس گشتاور واقعی شیر، فشار خط، نوع سیت، اصطکاک، دمای سرویس و ضریب اطمینان انجام شود.

همچنین ابعاد Stem و Mounting Pad باید با رابط اکچویتور مطابقت داشته باشد. استفاده از اکچویتور بزرگ‌تر یا کوچک‌تر بدون محاسبه گشتاور می‌تواند عملکرد صحیح مجموعه را تحت تأثیر قرار دهد.

کاربرد بال ولو استیل فلنجدار ۶ اینچ

بال ولو استنلس استیل ۶ اینچ کلاس ۱۵۰ در بسیاری از خطوط صنعتی و فرآیندی قابل استفاده است. برخی کاربردهای رایج آن عبارت‌اند از:

• خطوط انتقال آب صنعتی
• سیستم‌های تصفیه و انتقال آب
• خطوط فرآیندی کارخانه‌ها
• صنایع شیمیایی
• صنایع غذایی و نوشیدنی
• صنایع دارویی
• واحدهای پتروشیمی
• تأسیسات نفت و گاز در محدوده طراحی شیر
• خطوط هوای فشرده
• سیستم‌های خنک‌کننده صنعتی
• خطوط انتقال برخی مواد شیمیایی
• سیستم‌های تأسیساتی و یوتیلیتی
• خطوط مجهز به سیستم اتوماسیون
• انتقال سیالات صنعتی سازگار با متریال شیر

در هر یک از این کاربردها، انتخاب متریال و سیت باید بر اساس شرایط واقعی سیال انجام شود. برای مثال، وجود کلراید، مواد شیمیایی خاص، دمای بالا یا ذرات جامد می‌تواند روی انتخاب متریال و نوع طراحی شیر تأثیر بگذارد.

مزایای شیر توپی فلنجدار استیل ۶ اینچ

ساختار ربع‌گرد یکی از مزیت‌های اصلی بال ولو استیل ۶ اینچ است. توپ شیر برای تغییر وضعیت از باز به بسته تنها ۹۰ درجه می‌چرخد و همین ویژگی امکان استفاده از اکچویتورهای ربع‌گرد را فراهم می‌کند.

اتصال فلنجی نیز برای خطوط صنعتی مزیت مهمی دارد. این نوع اتصال امکان جداسازی شیر از خط را برای تعمیرات و سرویس فراهم می‌کند و در پروژه‌های پایپینگ بزرگ کاربرد گسترده‌ای دارد.

از دیگر ویژگی‌های بال ولو استیل ۶ اینچ می‌توان به موارد زیر اشاره کرد:

• عملکرد سریع باز و بسته
• قابلیت استفاده در خطوط صنعتی بزرگ‌تر
• امکان انتخاب بدنه استنلس استیل ۳۰۴ یا ۳۱۶
• قابلیت تولید با Full Bore یا Reduced Bore
• امکان نصب اکچویتور پنوماتیک
• امکان نصب اکچویتور برقی
• اتصال فلنجی استاندارد
• مقاومت مناسب در برابر خوردگی در صورت انتخاب صحیح متریال
• مناسب برای سیستم‌های اتوماسیون
• امکان استفاده در طیف متنوعی از سرویس‌های صنعتی

در مدل‌های Full Bore، مسیر عبور داخلی شیر نسبتاً بزرگ است و در برخی کاربردها می‌تواند برای کاهش محدودیت جریان مورد توجه قرار گیرد. انتخاب Full Bore یا Reduced Bore باید بر اساس طراحی خط و الزامات فرآیند انجام شود.

استانداردهای بال ولو کلاس ۱۵۰

برای شیر توپی استیل فلنجدار ۶ اینچ، چند استاندارد در بخش‌های مختلف محصول اهمیت دارند.

ASME B16.5 استاندارد اصلی مربوط به ابعاد و ریتینگ فلنج‌های این محدوده سایزی است. برای NPS 6 کلاس ۱۵۰، ابعاد فلنج شامل قطر خارجی حدود ۲۷۹٫۴ میلی‌متر و قطر دایره پیچ ۲۴۱٫۳ میلی‌متر است.

ASME B16.10 برای تعیین ابعاد Face-to-Face و End-to-End شیرها استفاده می‌شود. همان‌طور که در جداول فنی مشاهده می‌شود، الگوی شیر می‌تواند روی طول نهایی تأثیر بگذارد.

ASME B16.34 نیز الزامات مرتبط با شیرهای تحت فشار، ریتینگ فشار ـ دما، متریال و برخی الزامات طراحی را پوشش می‌دهد.

در برخی کاربردهای صنعتی، استانداردهای دیگری مانند API 6D و API 598 نیز ممکن است بر اساس نوع شیر و مشخصات پروژه مورد استفاده قرار گیرند. بنابراین استاندارد دقیق محصول باید از دیتاشیت و مدارک فنی سازنده مشخص شود.

نکات انتخاب بال ولو ۶ اینچ

برای انتخاب بال ولو استنلس استیل فلنجدار ۶ اینچ، ابتدا باید مشخصات واقعی خط و سیال تعیین شود. فشار و دمای کاری از مهم‌ترین پارامترها هستند و باید با ریتینگ شیر مطابقت داشته باشند.

انتخاب بین استیل ۳۰۴ و ۳۱۶ نیز باید بر اساس ترکیب سیال و شرایط خوردگی انجام شود. در صورت وجود کلراید یا مواد شیمیایی خاص، انتخاب گرید مناسب اهمیت بیشتری پیدا می‌کند.

نوع سیت نیز باید با دمای کاری و سازگاری شیمیایی سیال مطابقت داشته باشد. استفاده از PTFE در برخی سرویس‌ها مناسب است، اما برای تمام دماها و سیالات نمی‌توان یک نوع سیت را به‌صورت عمومی توصیه کرد.

اگر شیر قرار است اتوماتیک باشد، محاسبه گشتاور و انتخاب اکچویتور باید همزمان با انتخاب شیر انجام شود. مشخصات Mounting Pad، Stem، زمان عملکرد، نوع منبع انرژی و سیستم کنترل باید بررسی شوند.

همچنین برای نصب در یک خط موجود، قطر خارجی فلنج، قطر دایره پیچ، تعداد و قطر سوراخ‌ها، Face-to-Face، ارتفاع و وزن شیر باید با نقشه پایپینگ و فضای نصب تطبیق داده شوند.

ارتفاع و وزن اعلام‌شده در کاتالوگ‌های مختلف می‌تواند بر اساس نوع بدنه، Floating یا Trunnion Mounted بودن، Full Bore یا Reduced Bore بودن، نوع عملگر و طراحی سازنده تفاوت داشته باشد. بنابراین برای اجرای نهایی پروژه، نقشه ابعادی و دیتاشیت مدل انتخاب‌شده باید مرجع قرار گیرد.
