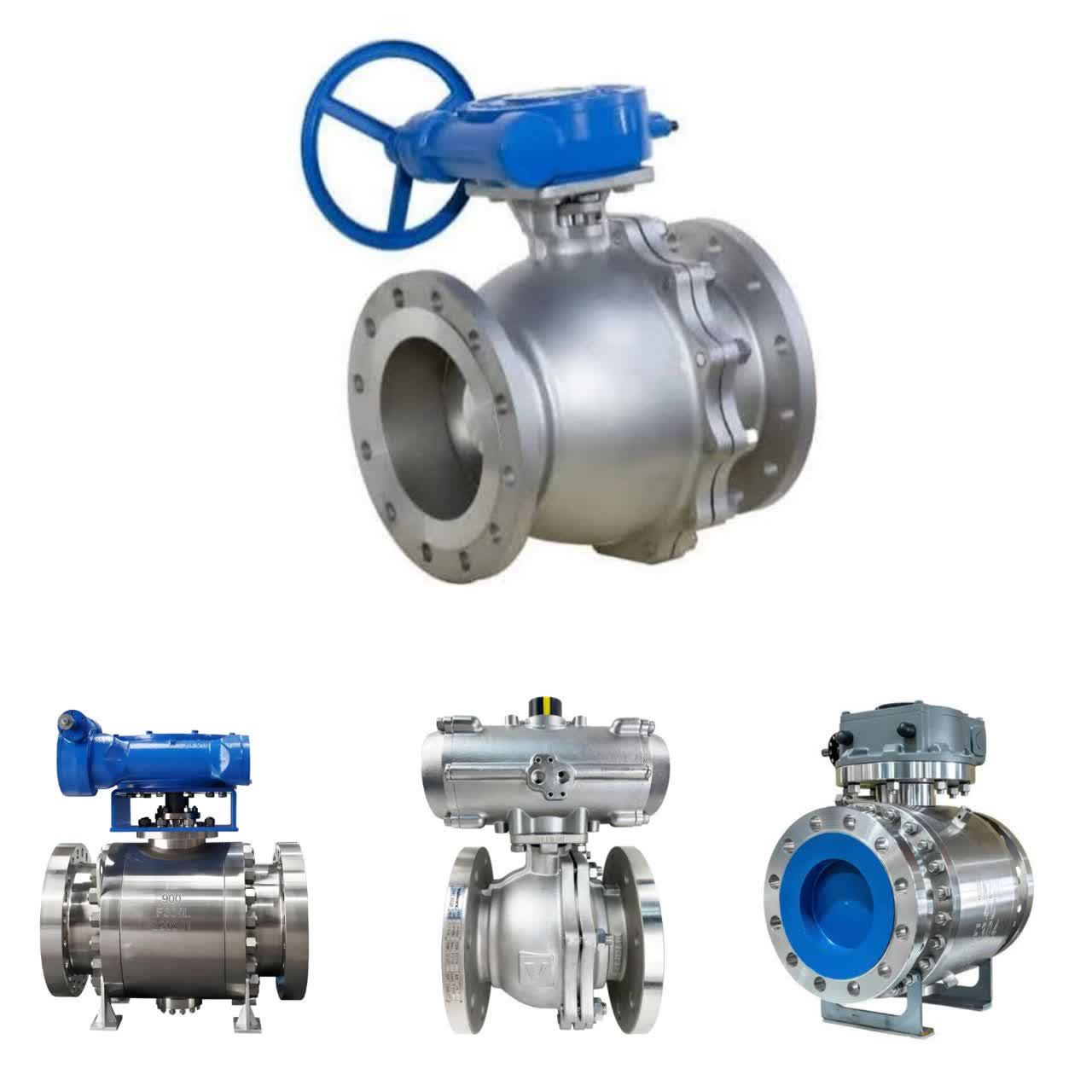

بال ولو استنلس استیل فلنجدار کلاس ۱۵۰ سایز ۵ اینچ
بال ولو استنلس استیل فلنجدار کلاس ۱۵۰ سایز ۵ اینچ یا شیر توپی ۵ اینچ استنلس استیل، یکی از گزینههای مناسب برای کنترل جریان در خطوط لوله با قطر اسمی NPS 5 یا DN125 است. این شیر با مکانیزم چرخش ۹۰ درجهای، امکان قطع و وصل سریع جریان را فراهم میکند و به دلیل استفاده از فولاد زنگنزن در بدنه و اجزای اصلی، در بسیاری از سرویسهای صنعتی که مقاومت در برابر خوردگی اهمیت دارد مورد استفاده قرار میگیرد.
بال ولو ۵ اینچ کلاس ۱۵۰ معمولاً با اتصال فلنجی تولید میشود و میتواند در متریالهای استنلس استیل ۳۰۴ و ۳۱۶ عرضه شود. انتخاب بین این دو گرید به نوع سیال، دما، شرایط محیطی و میزان خورندگی سرویس بستگی دارد.
مشخصات فنی بال ولو ۵ اینچ کلاس ۱۵۰
| مشخصه | مقدار / توضیحات |
|---|---|
| نوع شیر | Ball Valve / شیر توپی |
| سایز نامی | ۵ اینچ / NPS 5 / DN125 |
| کلاس فشاری | Class 150 |
| نوع اتصال | فلنجدار |
| استاندارد فلنج | ASME B16.5 |
| استاندارد Face-to-Face | ASME B16.10، متناسب با الگوی شیر |
| استاندارد طراحی و ریتینگ | ASME B16.34 |
| متریال بدنه | Stainless Steel 304 / 316 |
| گرید متداول بدنه ریختگی | ASTM A351 CF8 / CF8M |
| متریال توپ | SS304 / SS316 |
| متریال ساقه | Stainless Steel |
| متریال سیت | PTFE یا متناسب با شرایط سرویس |
| عملکرد | قطع و وصل با چرخش ۹۰ درجه |
| نوع مسیر عبور | Full Bore یا Reduced Bore |
| فشار نامی | Class 150 |
| طول Face-to-Face | حدود ۲۵۴ میلیمتر، بسته به طراحی شیر |
| قطر خارجی فلنج | حدود ۲۵۴ میلیمتر |
| قطر دایره پیچها | حدود ۲۱۵٫۹ میلیمتر |
| تعداد سوراخ فلنج | ۸ عدد |
| قطر سوراخ پیچ | حدود ۲۲٫۲ میلیمتر |
| ارتفاع تقریبی | حدود ۲۷۰ تا ۳۳۰ میلیمتر |
| وزن تقریبی | حدود ۳۵ تا ۵۵ کیلوگرم |
| قابلیت نصب اکچویتور پنوماتیک | دارد، با Mounting Pad مناسب |
| قابلیت نصب اکچویتور برقی | دارد، با رابط و پد نصب مناسب |
| نوع عملکرد اتوماتیک | On/Off و در مدلهای مناسب کنترل مدولار |
| اتصال اکچویتور | مطابق استاندارد و الگوی نصب سازنده |
ابعاد فوق برای انتخاب اولیه و طراحی جانمایی مناسب هستند؛ برای ساخت، نصب یا سفارش نهایی، نقشه ابعادی و دیتاشیت همان سازنده باید ملاک قرار گیرد. استاندارد ASME B16.5 ابعاد، تلرانسها، ریتینگ فشار-دما و الزامات مربوط به فلنجهای NPS ½ تا NPS 24 را پوشش میدهد.
معرفی بال ولو استیل ۵ اینچ
بال ولو استیل ۵ اینچ کلاس ۱۵۰ از یک المان کروی یا Ball برای کنترل مسیر جریان استفاده میکند. در حالت باز، سوراخ موجود در مرکز بال در راستای مسیر لوله قرار گرفته و جریان عبور میکند. با چرخش ۹۰ درجهای بال، مسیر عبور بسته شده و جریان متوقف میشود.
این ساختار باعث شده شیر توپی برای سرویسهایی که نیاز به قطع و وصل سریع و مطمئن دارند، گزینهای کاربردی باشد. در مدلهای Full Bore نیز قطر مسیر عبور داخلی به قطر نامی نزدیک است و این موضوع میتواند افت فشار را در مقایسه با طراحیهای دارای مسیر محدودشده کاهش دهد.
در سایز ۵ اینچ، وزن و ابعاد شیر نسبت به سایزهای کوچکتر افزایش پیدا میکند؛ بنابراین هنگام نصب باید فضای کافی برای دسترسی به عملگر، تعمیرات و جداسازی شیر در نظر گرفته شود.
بال ولو استیل ۳۰۴ و ۳۱۶
یکی از مهمترین پارامترها هنگام انتخاب بال ولو ۵ اینچ، جنس بدنه و اجزای داخلی آن است. دو گرید ۳۰۴ و ۳۱۶ از رایجترین گزینههای استنلس استیل برای این نوع شیرها هستند.
استنلس استیل ۳۰۴ در بسیاری از خطوط عمومی آب، سیالات صنعتی، برخی فرآیندهای شیمیایی و سرویسهایی که خورندگی شدید وجود ندارد استفاده میشود. این گرید ترکیبی مناسب از مقاومت خوردگی، استحکام و قابلیت ساخت ارائه میدهد.
در مقابل، استنلس استیل ۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیطهای دارای کلراید و برخی سیالات خورنده مقاومت بیشتری نسبت به ۳۰۴ دارد. به همین دلیل در صنایع شیمیایی، غذایی، دارویی، دریایی و برخی فرآیندهای فرایندی، استفاده از بال ولو ۳۱۶ میتواند مورد توجه قرار گیرد.
در شیرهای ریختگی، گریدهای CF8 و CF8M معمولاً به ترتیب با خانوادههای استنلس استیل ۳۰۴ و ۳۱۶ مرتبط هستند. با این حال، متریال واقعی تمامی اجزای شیر باید از روی متریال گواهیشده و دیتاشیت محصول بررسی شود.
ابعاد فلنج بال ولو ۵ اینچ کلاس ۱۵۰
فلنج یکی از مهمترین قسمتهای بال ولو ۵ اینچ فلنجدار است، زیرا اتصال شیر به فلنج خط لوله از طریق سوراخهای پیچ، پیچ و مهره و گسکت انجام میشود.
برای NPS 5 کلاس ۱۵۰، قطر خارجی فلنج در آرایشهای متداول حدود ۲۵۴ میلیمتر و قطر دایره پیچها حدود ۲۱۵٫۹ میلیمتر است. تعداد سوراخها نیز معمولاً ۸ عدد در نظر گرفته میشود. این ابعاد باید بر اساس نوع فلنج، کلاس فشار و نسخه استاندارد مورد استفاده کنترل شوند.
استاندارد ASME B16.5 مرجع اصلی ابعاد فلنجهای این محدوده سایزی است و شامل الزامات ابعادی و ریتینگهای مختلف از جمله Class 150 میشود.
برای طول Face-to-Face شیر نیز نباید صرفاً بر اساس سایز لوله تصمیم گرفت. این اندازه به نوع و الگوی طراحی شیر بستگی دارد و باید با استاندارد مربوط به ابعاد شیر و نقشه سازنده تطبیق داده شود. ASME B16.10 برای ابعاد Face-to-Face و End-to-End شیرهای مختلف مورد استفاده قرار میگیرد.
متریال اجزای شیر توپی استیل ۵ اینچ
بدنه بال ولو میتواند از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته شود. توپ داخلی نیز معمولاً از استنلس استیل متناسب با متریال بدنه انتخاب میشود.
ساقه یا Stem وظیفه انتقال گشتاور از اهرم یا اکچویتور به توپ را بر عهده دارد و معمولاً از فولاد زنگنزن انتخاب میشود. سیت یا نشیمنگاه نیز میتواند از PTFE یا سایر مواد مناسب شرایط کاری باشد.
در انتخاب سیت باید دما، فشار، نوع سیال و سازگاری شیمیایی متریال مورد توجه قرار گیرد. بنابراین عبارت «استنلس استیل بودن شیر» به تنهایی برای انتخاب نهایی کافی نیست و باید تمام اجزای در تماس با سیال بررسی شوند.
قابلیت نصب اکچویتور پنوماتیک و برقی
بال ولو فلنجدار ۵ اینچ را میتوان در بسیاری از طراحیها به سیستم اتوماسیون مجهز کرد. برای این منظور از اکچویتور پنوماتیک یا اکچویتور برقی استفاده میشود.
اکچویتور پنوماتیک برای خطوطی که سیستم هوای ابزار دقیق در دسترس است، گزینهای متداول برای عملیات سریع On/Off محسوب میشود. اکچویتور برقی نیز در شرایطی که دسترسی به برق و کنترل الکتریکی وجود دارد، امکان اتوماسیون شیر را فراهم میکند.
انتخاب اکچویتور نباید صرفاً بر اساس سایز ۵ اینچ انجام شود. گشتاور موردنیاز شیر، فشار خط، نوع سیت، اصطکاک داخلی، دمای سرویس، ضریب ایمنی، نوع اتصال ساقه و Mounting Pad باید در محاسبات لحاظ شود.
در صورت نیاز به کنترل دقیقتر، برخی پیکربندیها میتوانند با اکچویتورهای مناسب و تجهیزات کنترلی، برای عملکردهای مدولار نیز استفاده شوند.
کاربرد بال ولو استیل فلنجدار ۵ اینچ
بال ولو استنلس استیل ۵ اینچ کلاس ۱۵۰ در طیف گستردهای از صنایع قابل استفاده است. از جمله کاربردهای رایج آن میتوان به موارد زیر اشاره کرد:
- خطوط انتقال آب و سیالات صنعتی
- صنایع غذایی و فرآوری مواد
- صنایع دارویی
- صنایع شیمیایی
- واحدهای پتروشیمی
- تأسیسات نفت و گاز
- خطوط فرآیندی کارخانهها
- سیستمهای آب صنعتی و تصفیه
- خطوط دارای سیالات نسبتاً خورنده
- سیستمهای انتقال برخی مواد شیمیایی
- خطوطی که نیاز به قطع و وصل سریع دارند
در هر کاربرد، انتخاب گرید استنلس استیل، نوع سیت، فشار و دمای مجاز باید متناسب با مشخصات واقعی سیال انجام شود.
مزایای بال ولو فلنجدار استیل ۵ اینچ
یکی از مزایای مهم بال ولو استنلس استیل، مقاومت مناسب بدنه در برابر بسیاری از شرایط خوردگی است. طراحی چرخش ۹۰ درجه نیز امکان باز و بسته کردن سریع شیر را فراهم میکند.
اتصال فلنجی برای خطوط صنعتی بزرگتر مزیت مهمی دارد، زیرا نصب، جداسازی و تعمیر شیر را نسبت به برخی اتصالات دیگر سادهتر میکند. همچنین امکان استفاده از گسکت مناسب برای ایجاد آببندی بین فلنجها وجود دارد.
از دیگر مزایای این شیر میتوان به موارد زیر اشاره کرد:
- طراحی مناسب برای قطع و وصل سریع
- امکان استفاده از استنلس استیل ۳۰۴ یا ۳۱۶
- قابلیت عرضه در Full Bore و Reduced Bore
- امکان اتوماسیون با اکچویتور پنوماتیک
- امکان اتوماسیون با اکچویتور برقی
- اتصال فلنجی مناسب خطوط صنعتی
- مقاومت مناسب در برابر خوردگی در صورت انتخاب صحیح گرید
- قابلیت استفاده در طیف متنوعی از فرآیندهای صنعتی
استانداردهای بال ولو کلاس ۱۵۰
برای یک بال ولو فلنجدار ۵ اینچ کلاس ۱۵۰، چند استاندارد در بخشهای مختلف محصول اهمیت دارند. ASME B16.5 الزامات اصلی مربوط به فلنجها، ابعاد و ریتینگهای فشار-دما را پوشش میدهد.
ASME B16.34 نیز در زمینه الزامات مربوط به شیرها، از جمله طراحی، مواد، ریتینگ فشار-دما و برخی الزامات ابعادی و ساختاری مورد استفاده قرار میگیرد.
برای ابعاد Face-to-Face و End-to-End نیز استاندارد ASME B16.10 مرجع مهمی است. در نتیجه، عبارت «کلاس ۱۵۰» به تنهایی تمام مشخصات هندسی شیر را تعیین نمیکند و نوع شیر و طراحی سازنده نیز باید در نظر گرفته شود.
نکات انتخاب بال ولو ۵ اینچ
برای انتخاب شیر توپی استیل ۵ اینچ بهتر است مشخصات زیر پیش از سفارش مشخص شوند:
- سایز خط و NPS موردنظر
- کلاس فشار و شرایط واقعی فشار کاری
- حداقل و حداکثر دمای سرویس
- نوع سیال و میزان خورندگی آن
- انتخاب استنلس استیل ۳۰۴ یا ۳۱۶
- Full Bore یا Reduced Bore بودن شیر
- نوع سیت و متریال آببندی
- نوع فلنج و استاندارد اتصال
- نیاز یا عدم نیاز به اکچویتور
- گشتاور موردنیاز برای انتخاب اکچویتور
- فضای موجود برای نصب و تعمیرات
- ابعاد دقیق Face-to-Face و ارتفاع طبق نقشه سازنده
- وزن واقعی شیر برای حمل و نصب
- وجود مدارک متریال و تست در صورت نیاز پروژه
در پروژههایی که شیر بهصورت اتوماتیک استفاده میشود، بهتر است مشخصات بال ولو و اکچویتور بهصورت یک مجموعه بررسی شوند. همچنین برای تطبیق با لولهکشی موجود، نقشه ابعادی نهایی سازنده باید مبنای طراحی و نصب قرار گیرد.
::
