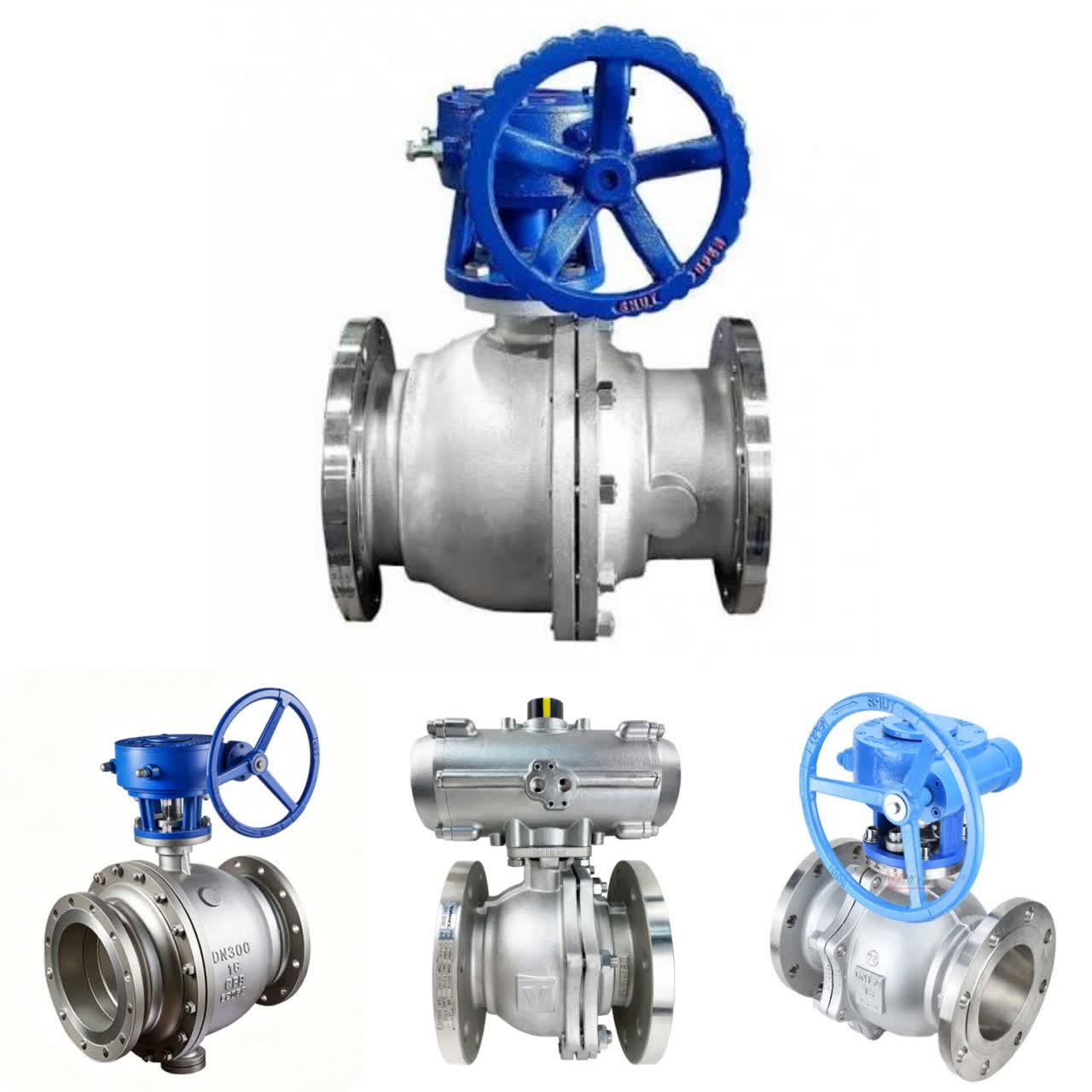

بال ولو استنلس استیل فلنجدار کلاس ۱۵۰ سایز ۸ اینچ
بال ولو استنلس استیل فلنجدار کلاس ۱۵۰ سایز ۸ اینچ یا شیر توپی استنلس استیل NPS 8 / DN200 یکی از سایزهای مهم در خطوط انتقال سیالات صنعتی و فرآیندی است. این شیر با مکانیزم چرخش ۹۰ درجهای برای قطع و وصل جریان طراحی میشود و در صورت انتخاب صحیح متریال، سیت و نوع طراحی، قابلیت استفاده در بسیاری از خطوط صنعتی را دارد.
بال ولو ۸ اینچ کلاس ۱۵۰ معمولاً با اتصال فلنجی عرضه میشود و میتواند در مدلهای Full Bore یا Reduced Bore، با بدنه استنلس استیل ۳۰۴ یا ۳۱۶ و با عملکرد دستی یا اتوماتیک تولید شود. در این سایز، به دلیل افزایش وزن و گشتاور نسبت به شیرهای کوچکتر، انتخاب اکچویتور و تجهیزات نصب اهمیت بیشتری پیدا میکند.
مشخصات فنی بال ولو ۸ اینچ کلاس ۱۵۰
| مشخصه | مقدار / استاندارد |
|---|---|
| نوع شیر | Ball Valve / شیر توپی |
| سایز نامی | ۸ اینچ / NPS 8 / DN200 |
| کلاس فشاری | Class 150 |
| نوع اتصال | فلنجدار |
| استاندارد فلنج | ASME B16.5 |
| استاندارد ابعاد Face-to-Face | ASME B16.10 |
| استاندارد طراحی و ریتینگ | ASME B16.34 |
| متریال بدنه | Stainless Steel 304 / 316 |
| گرید متداول بدنه ریختگی | ASTM A351 CF8 / CF8M |
| متریال توپ | SS304 / SS316 |
| متریال ساقه | Stainless Steel |
| نوع سیت | PTFE یا متناسب با شرایط سرویس |
| عملکرد | قطع و وصل سریع با چرخش ۹۰ درجه |
| نوع مسیر عبور | Full Bore یا Reduced Bore، بسته به مدل |
| فشار نامی | Class 150 |
| طول Face-to-Face | حدود ۲۹۲ یا ۴۵۷ میلیمتر، بسته به الگوی شیر |
| قطر خارجی فلنج | حدود ۳۴۲٫۹ میلیمتر |
| قطر دایره پیچ | حدود ۲۹۸٫۵ میلیمتر |
| تعداد سوراخ فلنج | ۸ عدد |
| قطر سوراخ پیچ | حدود ۲۲٫۲ میلیمتر |
| قطر نامی مسیر | DN200 |
| ارتفاع تقریبی | حدود ۳۲۰ تا ۴۳۰ میلیمتر، بسته به طراحی |
| وزن تقریبی | حدود ۱۰۰ تا ۲۵۰ کیلوگرم، بسته به مدل و طراحی |
| قابلیت نصب اکچویتور پنوماتیک | دارد، با پد نصب مناسب |
| قابلیت نصب اکچویتور برقی | دارد، با پد و رابط مناسب |
| نوع عملکرد اتوماتیک | On/Off و در مدلهای مناسب کنترل مدولار |
| اتصال اکچویتور | مطابق Mounting Pad و استاندارد سازنده |
ابعاد فلنج NPS 8 کلاس ۱۵۰ مطابق جداول ASME B16.5 شامل قطر خارجی حدود ۳۴۲٫۹ میلیمتر، قطر دایره پیچ حدود ۲۹۸٫۵ میلیمتر و ۸ سوراخ است. پیچهای این الگو معمولاً ۳/۴ اینچ هستند.
در مورد Face-to-Face، طراحی شیر تعیینکننده است. برای برخی الگوهای بال ولو کلاس ۱۵۰ سایز ۸ اینچ، مقدار حدود ۲۹۲ میلیمتر برای Short Pattern و حدود ۴۵۷ میلیمتر برای Long Pattern گزارش شده است؛ بنابراین این اندازه باید از دیتاشیت مدل نهایی مشخص شود.
معرفی بال ولو استنلس استیل ۸ اینچ
بال ولو استیل ۸ اینچ از یک توپ کروی دارای مجرای عبور سیال تشکیل شده است. هنگامی که مجرای توپ در راستای لوله قرار میگیرد، شیر باز است و جریان از داخل شیر عبور میکند. با چرخش ۹۰ درجهای توپ، مسیر جریان بسته میشود.
این ساختار باعث میشود بال ولو برای عملیات قطع و وصل سریع مناسب باشد. طراحی ربعگرد همچنین امکان استفاده از اکچویتورهای پنوماتیک و برقی را فراهم میکند.
در سایز ۸ اینچ، شیر نسبت به مدلهای ۲ تا ۶ اینچ از نظر ابعاد، وزن و گشتاور عملکردی بزرگتر است. به همین دلیل در نصب این شیر باید فضای کافی برای شیر، اکچویتور، گیربکس و عملیات تعمیراتی در نظر گرفته شود.
یکی دیگر از نکات مهم در این سایز، انتخاب صحیح نوع Ball Valve است. بسته به کاربرد میتوان از طراحیهای مختلفی مانند Floating یا Trunnion Mounted استفاده کرد که انتخاب آن به فشار، قطر، گشتاور و شرایط فرآیند وابسته است.
بال ولو استیل ۳۰۴ و ۳۱۶
بال ولو استنلس استیل فلنجدار ۸ اینچ کلاس ۱۵۰ میتواند با بدنه و قطعات اصلی از استنلس استیل ۳۰۴ یا ۳۱۶ تولید شود.
استیل ۳۰۴ در بسیاری از سرویسهای عمومی صنعتی، خطوط آب، تأسیسات، برخی فرآیندهای غذایی و سیالاتی که خورندگی شدید ندارند کاربرد دارد. این گرید به دلیل ترکیب مناسب مقاومت خوردگی، استحکام و قابلیت ساخت، یکی از متریالهای متداول تجهیزات استنلس استیل است.
استیل ۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیطهای دارای کلراید و برخی شرایط خورنده، مقاومت بیشتری نسبت به ۳۰۴ دارد. به همین دلیل در برخی صنایع شیمیایی، دریایی، غذایی، دارویی و فرآیندی مورد استفاده قرار میگیرد.
در شیرهای ریختگی، گرید ASTM A351 CF8 معمولاً در خانواده استنلس استیل ۳۰۴ و CF8M در خانواده استنلس استیل ۳۱۶ قرار میگیرد.
انتخاب ۳۰۴ یا ۳۱۶ باید با توجه به ترکیب سیال، دمای کاری، غلظت مواد خورنده و شرایط محیطی انجام شود. صرفاً استنلس استیل بودن بدنه به معنای مناسب بودن شیر برای تمام سیالات خورنده نیست.
ابعاد فلنج بال ولو ۸ اینچ کلاس ۱۵۰
فلنج بال ولو ۸ اینچ کلاس ۱۵۰ باید با فلنج مقابل در خط لوله مطابقت داشته باشد. طبق جداول ابعادی ASME B16.5، قطر خارجی فلنج این سایز حدود ۳۴۲٫۹ میلیمتر و قطر دایره پیچ حدود ۲۹۸٫۵ میلیمتر است. تعداد سوراخها نیز ۸ عدد بوده و آرایش پیچها با سایزهای کوچکتر مانند ۶ اینچ متفاوت است.
در این سایز، پیچهای فلنج کلاس ۱۵۰ معمولاً ۳/۴ اینچ هستند و قطر سوراخها در جداول متداول حدود ۲۲٫۲ میلیمتر گزارش میشود.
هنگام نصب باید علاوه بر ابعاد فلنج، مواردی مانند نوع Face، گسکت، جنس پیچ و مهره، نوع فلنج مقابل و شرایط گشتاور بستن پیچها نیز بررسی شوند.
یکی از مهمترین مشخصات در زمان طراحی پایپینگ، طول Face-to-Face است. در بال ولوهای ۸ اینچ کلاس ۱۵۰، این مقدار به نوع الگوی شیر وابسته است و منابع فنی مقادیر ۲۹۲ و ۴۵۷ میلیمتر را برای الگوهای کوتاه و بلند گزارش میکنند.
به همین دلیل اگر شیر قرار است جایگزین یک شیر موجود شود، نباید تنها بر اساس سایز ۸ اینچ سفارش داده شود و طول دقیق شیر باید با نقشه و مدل موردنظر تطبیق داده شود.
متریال اجزای شیر توپی استیل ۸ اینچ
اجزای اصلی بال ولو استنلس استیل شامل بدنه، توپ، ساقه، سیت و سیستم آببندی هستند.
بدنه: معمولاً از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته میشود. در مدلهای ریختگی، CF8 و CF8M از گریدهای رایج هستند.
توپ: میتواند از استنلس استیل متناسب با متریال و شرایط سرویس ساخته شود. کیفیت سطح توپ در عملکرد مناسب سیت و آببندی اهمیت دارد.
ساقه: وظیفه انتقال گشتاور از اکچویتور یا گیربکس به توپ را بر عهده دارد و معمولاً از متریال مقاوم در برابر خوردگی ساخته میشود.
سیت: PTFE در بسیاری از طراحیهای دمای معمول مورد استفاده قرار میگیرد، اما در سرویسهای خاص میتوان از سیتهای دیگر متناسب با دما و نوع سیال استفاده کرد.
آببندی ساقه: نوع پکینگ و آببندی باید بر اساس فشار، دما و شرایط محیطی انتخاب شود.
در سایز ۸ اینچ، بررسی دقیق طراحی داخلی اهمیت بیشتری دارد؛ زیرا گشتاور عملکرد، وزن مجموعه و نوع نگهداری توپ میتواند با سایزهای کوچکتر تفاوت قابل توجهی داشته باشد.
قابلیت نصب اکچویتور پنوماتیک و برقی
بال ولو فلنجدار استیل ۸ اینچ یکی از سایزهایی است که در بسیاری از پروژههای صنعتی میتواند به سیستم اتوماسیون مجهز شود. برای این منظور از اکچویتور پنوماتیک، اکچویتور برقی یا در برخی طراحیها مجموعه گیربکس و اکچویتور استفاده میشود.
اکچویتور پنوماتیک با استفاده از هوای فشرده گشتاور لازم برای چرخاندن ساقه شیر را ایجاد میکند. سرعت عملکرد بالا و امکان کنترل از راه دور، از دلایل استفاده از این نوع عملگر در خطوط فرآیندی است.
اکچویتور برقی نیز امکان باز و بسته کردن خودکار شیر را فراهم میکند. در صورت استفاده از اکچویتورهای مناسب، امکان کنترل موقعیت شیر نیز میتواند وجود داشته باشد.
برای انتخاب عملگر در سایز ۸ اینچ، توجه به سایز شیر به تنهایی کافی نیست. گشتاور Breakaway، Running Torque، نوع سیت، فشار خط، دمای کاری، ضریب اطمینان و زمان موردنظر برای باز و بسته شدن باید بررسی شوند.
همچنین اتصال مکانیکی بین Stem و اکچویتور، ابعاد Mounting Pad و ظرفیت گیربکس باید با مشخصات شیر تطبیق داشته باشد.
کاربرد بال ولو استیل فلنجدار ۸ اینچ
بال ولو استنلس استیل ۸ اینچ کلاس ۱۵۰ در خطوطی که دبی بیشتری نسبت به سایزهای کوچکتر دارند، قابل استفاده است. از جمله کاربردهای آن میتوان به موارد زیر اشاره کرد:
- خطوط انتقال آب صنعتی
- سیستمهای آب خنککننده
- خطوط انتقال سیالات فرآیندی
- صنایع شیمیایی
- صنایع پتروشیمی
- تأسیسات نفت و گاز
- سیستمهای تصفیه آب
- خطوط انتقال مواد شیمیایی سازگار
- صنایع غذایی و نوشیدنی
- صنایع دارویی
- سیستمهای یوتیلیتی
- خطوط هوای فشرده صنعتی
- سیستمهای اتوماسیون فرآیندی
- خطوط انتقال سیالات صنعتی
در سرویسهای شیمیایی یا خورنده، نوع سیال، غلظت، دما و زمان تماس باید قبل از انتخاب گرید استنلس استیل بررسی شود.
برای سیالات دارای ذرات جامد نیز باید طراحی شیر و سیت با شرایط فرآیند مطابقت داشته باشد، زیرا وجود ذرات میتواند روی آببندی و عمر سیت تأثیر بگذارد.
مزایای بال ولو فلنجدار استیل ۸ اینچ
ساختار ربعگرد بال ولو یکی از مهمترین ویژگیهای این شیر است. چرخش ۹۰ درجهای توپ باعث میشود تغییر وضعیت شیر سریع انجام شود و امکان استفاده از اکچویتورهای ربعگرد فراهم باشد.
اتصال فلنجی نیز برای خطوط صنعتی بزرگ مزیت مهمی دارد. این اتصال امکان جداسازی شیر از خط برای سرویس و تعمیرات را فراهم میکند.
از ویژگیهای مهم بال ولو استیل ۸ اینچ میتوان به موارد زیر اشاره کرد:
- عملکرد سریع قطع و وصل
- قابلیت استفاده در خطوط با دبی بالا
- امکان انتخاب استنلس استیل ۳۰۴ یا ۳۱۶
- امکان تولید با Full Bore یا Reduced Bore
- قابلیت نصب اکچویتور پنوماتیک
- قابلیت نصب اکچویتور برقی
- امکان استفاده از گیربکس در مدلهای مناسب
- اتصال فلنجی مطابق استاندارد
- مقاومت مناسب در برابر خوردگی با انتخاب متریال صحیح
- قابلیت استفاده در سیستمهای اتوماتیک
- مناسب برای بسیاری از خطوط صنعتی و فرآیندی
در مدلهای Full Bore، مسیر داخلی شیر نسبتاً بزرگ است و میتواند برای برخی خطوطی که محدودیت افت فشار اهمیت دارد مورد توجه قرار گیرد. انتخاب Full Bore یا Reduced Bore باید بر اساس طراحی فرآیند و مشخصات خط انجام شود.
استانداردهای بال ولو کلاس ۱۵۰
در طراحی و انتخاب بال ولو استنلس استیل فلنجدار ۸ اینچ، استانداردهای مختلفی مورد توجه قرار میگیرند.
ASME B16.5 استاندارد اصلی ابعاد و ریتینگ فلنجهای NPS 8 در محدوده موردنظر است. طبق جداول این استاندارد، فلنج کلاس ۱۵۰ سایز ۸ اینچ دارای قطر خارجی حدود ۳۴۲٫۹ میلیمتر، قطر دایره پیچ حدود ۲۹۸٫۵ میلیمتر و ۸ سوراخ است.
ASME B16.10 برای ابعاد Face-to-Face و End-to-End شیرها کاربرد دارد. در بال ولوهای ۸ اینچ کلاس ۱۵۰، نوع الگوی شیر میتواند باعث تفاوت قابل توجه در طول نهایی شود.
ASME B16.34 نیز الزامات مرتبط با شیرهای تحت فشار، ریتینگ فشار ـ دما، متریال و طراحی را پوشش میدهد.
برای برخی شیرهای صنعتی و خطوط انتقال، استانداردهایی مانند API 6D و استانداردهای تست مانند API 598 نیز ممکن است بر اساس مشخصات پروژه مورد استفاده قرار گیرند. بنابراین استاندارد نهایی محصول باید از دیتاشیت و مدارک فنی سازنده مشخص شود.
نکات انتخاب بال ولو ۸ اینچ
در انتخاب بال ولو استنلس استیل فلنجدار ۸ اینچ ابتدا باید مشخصات خط و سیال مشخص شوند. فشار و دمای کاری باید با ریتینگ واقعی شیر و متریال انتخابشده مطابقت داشته باشند.
سپس گرید استنلس استیل ۳۰۴ یا ۳۱۶ با توجه به شرایط خوردگی انتخاب میشود. اگر سیال حاوی کلراید یا ترکیبات خورنده باشد، انتخاب متریال باید با دقت بیشتری انجام شود.
نوع سیت نیز اهمیت زیادی دارد. PTFE برای بسیاری از سرویسهای دمای معمول استفاده میشود، اما برای شرایط دمایی یا شیمیایی خاص باید متریال سیت متناسب انتخاب شود.
اگر شیر بهصورت اتوماتیک استفاده میشود، انتخاب اکچویتور باید همزمان با انتخاب شیر انجام شود. گشتاور موردنیاز، نوع اکچویتور، منبع انرژی، زمان عملکرد، Mounting Pad و اتصال Stem از پارامترهای مهم هستند.
همچنین در خطوط موجود، موارد زیر باید قبل از نصب کنترل شوند:
- سایز نامی NPS 8 / DN200
- کلاس فشار Class 150
- قطر خارجی فلنج
- قطر دایره پیچ
- تعداد و قطر سوراخهای فلنج
- نوع Face فلنج
- طول دقیق Face-to-Face
- ارتفاع کلی شیر
- وزن واقعی شیر
- فضای لازم برای اکچویتور و تعمیرات
- نوع سیت و متریال آببندی
- گشتاور موردنیاز برای عملکرد شیر
- سازگاری متریال ۳۰۴ یا ۳۱۶ با سیال
- مدارک متریال، تست و استانداردهای موردنیاز پروژه
ارتفاع و وزن شیرهای ۸ اینچ میتواند بر اساس نوع بدنه، Floating یا Trunnion Mounted بودن، Full Bore یا Reduced Bore بودن، نوع اکچویتور و طراحی سازنده تفاوت داشته باشد. بنابراین برای طراحی نهایی، نقشه ابعادی و دیتاشیت مدل انتخابشده باید مرجع اصلی قرار گیرد.
