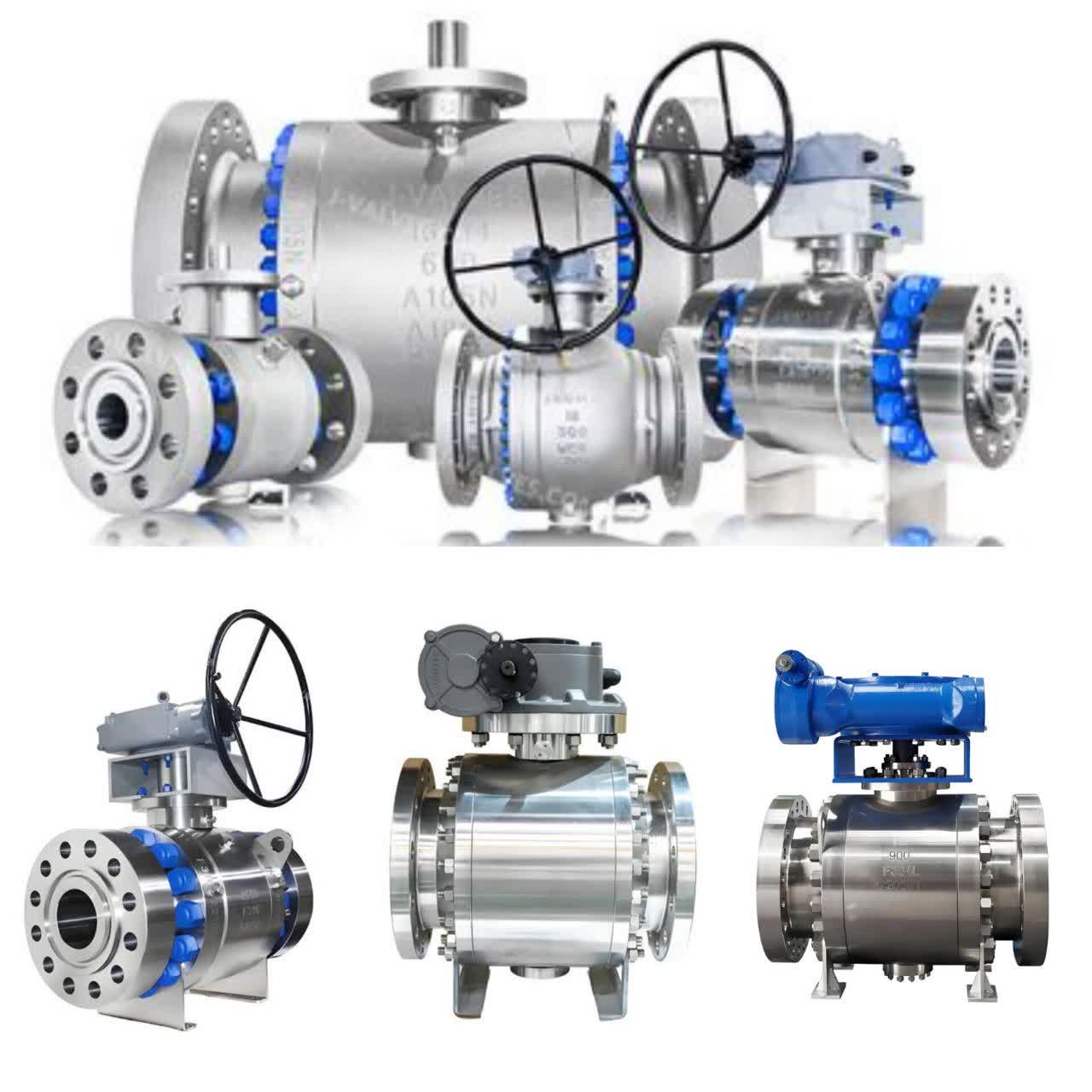

بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۴ اینچ
بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۴ اینچ یا NPS 14 / DN350 یکی از انواع شیرهای توپی بزرگسایز برای قطع و وصل جریان در خطوط لوله صنعتی است. این شیر با اتصال فلنجی در خطوط فرایندی، انتقال سیالات، صنایع نفت و گاز، پتروشیمی، شیمیایی و تأسیسات صنعتی مورد استفاده قرار میگیرد.
در انتخاب بال ولو ۱۴ اینچ کلاس ۱۵۰، علاوه بر سایز و کلاس فشاری، باید نوع متریال، طراحی Ball، نوع سیت، قطر مسیر عبور، فشار و دمای کاری و همچنین گشتاور موردنیاز برای عملکرد شیر بررسی شود. در این سایز، استفاده از اکچویتور پنوماتیک یا برقی نیز برای اتوماسیون شیر اهمیت ویژهای پیدا میکند.
مشخصات فنی بال ولو ۱۴ اینچ کلاس ۱۵۰
| مشخصه | مقدار / توضیحات |
|---|---|
| سایز نامی | ۱۴ اینچ / DN350 / NPS 14 |
| کلاس فشاری | Class 150 |
| نوع اتصال | فلنجی |
| استاندارد ابعاد فلنج | ASME B16.5 |
| Face-to-Face | حدود ۳۸۱ میلیمتر در الگوی کوتاه؛ حدود ۶۸۶ میلیمتر در الگوی بلند |
| قطر خارجی فلنج | حدود ۵۳۳٫۴ میلیمتر |
| قطر دایره پیچها | حدود ۴۷۶٫۲۵ میلیمتر |
| تعداد سوراخ فلنج | ۱۲ عدد |
| سایز پیچکاری | ۱ اینچ |
| قطر تقریبی سوراخ پیچ | ۲۸٫۶ میلیمتر |
| ارتفاع شیر | حدود ۵۰۰ تا ۶۵۰ میلیمتر، بسته به طراحی سازنده |
| وزن تقریبی | حدود ۳۵۰ تا ۷۰۰ کیلوگرم، بسته به طراحی و متریال |
| متریال بدنه | Stainless Steel 304 / 316 |
| گریدهای ریختگی متداول | CF8 / CF8M |
| نوع سیت | PTFE، RPTFE یا متریال مهندسیشده متناسب با سرویس |
| طراحی توپی | Full Bore یا Reduced Bore |
| طراحی بدنه | Floating یا Trunnion Mounted، بسته به مدل |
| اکچویتور | قابلیت نصب اکچویتور پنوماتیک و برقی |
| استاندارد Face-to-Face | ASME B16.10 |
| استاندارد طراحی شیر | ASME B16.34 |
طبق ابعاد فلنج ASME B16.5، فلنج NPS 14 کلاس ۱۵۰ دارای قطر خارجی حدود ۵۳۳٫۴ میلیمتر، قطر دایره پیچها حدود ۴۷۶٫۲۵ میلیمتر، ۱۲ سوراخ و پیچ اسمی ۱ اینچ است. قطر سوراخ پیچ در این اندازه حدود ۲۸٫۶ میلیمتر است.
معرفی بال ولو استنلس استیل ۱۴ اینچ
شیر توپی استنلس استیل ۱۴ اینچ دارای یک عضو کروی یا Ball در مسیر جریان است که با چرخش ۹۰ درجه، مسیر عبور سیال را باز یا بسته میکند. این ساختار، امکان قطع و وصل سریع جریان را فراهم کرده و در صورت انتخاب طراحی مناسب، برای خطوط با قطر بالا قابل استفاده است.
در مدلهای Full Bore، مسیر عبور داخلی شیر به اندازهای طراحی میشود که محدودیت جریان کمتری ایجاد کند. در مدلهای Reduced Bore، قطر مسیر عبور از قطر اسمی اتصال کوچکتر است و طراحی شیر میتواند از نظر وزن، ابعاد و گشتاور با مدل Full Bore تفاوت داشته باشد.
در سایز ۱۴ اینچ، به دلیل افزایش وزن و نیروهای وارد بر Ball و Stem، طراحی مکانیکی شیر اهمیت بیشتری دارد. به همین دلیل ممکن است در برخی مدلهای این سایز از ساختار Trunnion Mounted Ball Valve استفاده شود.
بال ولو استیل ۳۰۴ و ۳۱۶
انتخاب متریال در بال ولو استیل ۱۴ اینچ مستقیماً با شرایط محیط و سیال ارتباط دارد.
استیل ۳۰۴ یکی از متریالهای متداول برای کاربردهای عمومی صنعتی است و در بسیاری از محیطهایی که خوردگی شدید وجود ندارد مورد استفاده قرار میگیرد. در ساخت ریختگی، گرید CF8 معمولاً در خانواده استنلس استیل ۳۰۴ قرار میگیرد.
استیل ۳۱۶ نیز به دلیل وجود مولیبدن، در بسیاری از محیطهای حاوی کلراید و برخی شرایط خورنده مقاومت بیشتری نسبت به ۳۰۴ دارد. گرید ریختگی رایج این خانواده CF8M است.
با وجود این تفاوت، انتخاب ۳۰۴ یا ۳۱۶ باید بر اساس اطلاعات واقعی سرویس انجام شود. غلظت مواد شیمیایی، دمای سیال، فشار، pH، کلراید و زمان تماس از جمله عواملی هستند که میتوانند بر انتخاب متریال تأثیر بگذارند.
ابعاد فلنج بال ولو ۱۴ اینچ کلاس ۱۵۰
فلنج بال ولو ۱۴ اینچ کلاس ۱۵۰ از نظر ابعاد اتصال باید با استاندارد ASME B16.5 مطابقت داشته باشد.
برای NPS 14 کلاس ۱۵۰، قطر خارجی فلنج حدود ۵۳۳٫۴ میلیمتر و قطر دایره پیچها حدود ۴۷۶٫۲۵ میلیمتر است. این فلنج دارای ۱۲ سوراخ برای پیچهای اسمی ۱ اینچ است. سوراخهای پیچ حدود ۲۸٫۶ میلیمتر قطر دارند.
این ابعاد در طراحی اسپول، انتخاب فلنج مقابل، تعیین موقعیت پیچها و بررسی فضای موردنیاز برای نصب اهمیت دارند.
Face-to-Face بال ولو ۱۴ اینچ
Face-to-Face به فاصله بین دو سطح انتهایی شیر در راستای خط لوله گفته میشود. این پارامتر با قطر فلنج تفاوت دارد و مستقیماً در جانمایی شیر داخل پایپینگ مؤثر است.
برای Ball Valve کلاس ۱۵۰ سایز ۱۴ اینچ، مقادیر مرجع Face-to-Face حدود ۳۸۱ میلیمتر برای الگوی کوتاه و حدود ۶۸۶ میلیمتر برای الگوی بلند گزارش شده است.
بنابراین هنگام طراحی خط نباید صرفاً بر اساس NPS 14 یک طول ثابت برای شیر در نظر گرفت. نوع الگوی شیر، طراحی سازنده و دیتاشیت محصول باید مشخص کند که کدام مقدار Face-to-Face برای تجهیز موردنظر استفاده میشود.
متریال اجزای بال ولو استیل
در یک شیر توپی استنلس استیل ۱۴ اینچ، بدنه، Ball، Stem، سیت و اجزای آببندی میتوانند متریالهای متفاوتی داشته باشند.
بدنه میتواند از استیل ۳۰۴ یا ۳۱۶ ساخته شود و در ساخت ریختگی، گریدهای CF8 و CF8M از گزینههای رایج هستند. برای اجزای داخلی نیز انتخاب متریال باید بر اساس فشار، دما، خورندگی و سازگاری با سیال انجام شود.
سیتهای PTFE و RPTFE در برخی طراحیها کاربرد دارند، اما استفاده از آنها باید با محدوده دمایی و شرایط شیمیایی سرویس مطابقت داشته باشد.
در سرویسهای دما بالا، خورنده یا دارای الزامات ویژه آببندی، ممکن است سیت و سیستم آببندی متفاوتی موردنیاز باشد.
قابلیت نصب اکچویتور پنوماتیک و برقی
یکی از ویژگیهای مهم بال ولو فلنجدار ۱۴ اینچ امکان اتصال آن به سیستمهای اتوماسیون است. در صورت طراحی مناسب بدنه و Stem، میتوان از اکچویتور پنوماتیک یا برقی برای عملکرد شیر استفاده کرد.
اکچویتور پنوماتیک با هوای فشرده گشتاور موردنیاز برای چرخش Stem را تأمین میکند و برای سیستمهایی که عملکرد سریع و کنترل از راه دور اهمیت دارد، کاربرد دارد.
اکچویتور برقی نیز امکان کنترل شیر توسط موتور الکتریکی را فراهم میکند و میتواند به سیستمهای PLC، DCS یا سایر تجهیزات کنترلی متصل شود.
برای انتخاب اکچویتور در این سایز، قطر شیر بهتنهایی معیار کافی نیست. گشتاور Breakaway، گشتاور Running، نوع سیت، فشار خط، دمای کاری، اصطکاک، نوع Stem، Mounting Interface و Fail Position باید در محاسبات لحاظ شوند.
در شیرهای بزرگسایز، گشتاور اولیه موردنیاز برای باز کردن شیر میتواند با گشتاور حین حرکت متفاوت باشد؛ بنابراین اطلاعات Torque در دیتاشیت سازنده باید مبنای انتخاب اکچویتور قرار گیرد.
کاربرد بال ولو استیل فلنجدار ۱۴ اینچ
بال ولو استیل فلنجدار ۱۴ اینچ کلاس ۱۵۰ در طیف گستردهای از خطوط صنعتی استفاده میشود، از جمله:
- خطوط انتقال آب و سیالات صنعتی
- صنایع نفت و گاز
- پالایشگاهها و مجتمعهای پتروشیمی
- صنایع شیمیایی
- واحدهای فرایندی
- سیستمهای انتقال سیالات خورنده با انتخاب متریال مناسب
- خطوط انتقال مواد مایع
- تأسیسات و یوتیلیتیهای صنعتی
- پروژههای پایپینگ بزرگسایز
- خطوط مجهز به سیستم کنترل و اتوماسیون
در سرویسهایی که سیال دارای ترکیبات خورنده یا کلراید است، انتخاب ۳۱۶ یا CF8M ممکن است مورد توجه قرار گیرد؛ اما انتخاب نهایی باید بر اساس مشخصات واقعی سیال و شرایط عملیاتی انجام شود.
مزایای شیر توپی فلنجدار استیل ۱۴ اینچ
شیر توپی فلنجدار کلاس ۱۵۰ به دلیل مکانیزم یکچهارمگرد، امکان قطع و وصل سریع جریان را فراهم میکند. اتصال فلنجی نیز در خطوط بزرگسایز امکان اتصال مناسب شیر به پایپینگ را فراهم میسازد.
از ویژگیهای مهم این نوع شیر میتوان به موارد زیر اشاره کرد:
- عملکرد سریع با چرخش ۹۰ درجه
- مناسب برای خطوط با قطر اسمی بالا
- قابلیت طراحی Full Bore
- افت فشار نسبتاً پایین در حالت کاملاً باز
- قابلیت استفاده با اکچویتور
- امکان انتخاب استنلس استیل ۳۰۴ یا ۳۱۶
- امکان انتخاب سیت متناسب با شرایط سرویس
- اتصال فلنجی استاندارد
- قابلیت استفاده در خطوط صنعتی و فرایندی
- امکان استفاده از طراحی Floating یا Trunnion Mounted در مدلهای مناسب
در سایز ۱۴ اینچ، نوع طراحی Ball و سیستم نگهداری آن اهمیت زیادی دارد. در برخی مدلها از Trunnion Mounted Ball برای مدیریت نیروهای وارد بر Ball و کاهش بار وارد بر سیت استفاده میشود، اما این موضوع به طراحی واقعی سازنده بستگی دارد.
استانداردهای بال ولو کلاس ۱۵۰
استانداردهای اصلی مورد توجه در طراحی و انتخاب بال ولو استیل ۱۴ اینچ کلاس ۱۵۰ شامل ASME B16.5، ASME B16.10 و ASME B16.34 هستند.
ASME B16.5 ابعاد و مشخصات فلنجهای NPS 14 کلاس ۱۵۰ را پوشش میدهد. طبق دادههای این استاندارد، فلنج این سایز دارای قطر خارجی ۵۳۳٫۴ میلیمتر، Bolt Circle حدود ۴۷۶٫۲۵ میلیمتر و ۱۲ پیچ ۱ اینچی است.
ASME B16.10 برای ابعاد Face-to-Face و End-to-End شیرها استفاده میشود. برای Ball Valve سایز ۱۴ کلاس ۱۵۰، مقادیر کوتاه و بلند در جداول مرجع بهترتیب حدود ۳۸۱ و ۶۸۶ میلیمتر گزارش شدهاند.
ASME B16.34 نیز از استانداردهای مهم مربوط به شیرهای صنعتی است و الزامات مرتبط با طراحی، فشار-دما و متریال شیرها را پوشش میدهد.
در پروژههای نفت، گاز و خطوط انتقال ممکن است استانداردهایی مانند API 6D و الزامات اختصاصی تست و بازرسی پروژه نیز موردنیاز باشند. بنابراین استاندارد نهایی باید با Specification و دیتاشیت تجهیز تطبیق داده شود.
نکات انتخاب بال ولو ۱۴ اینچ
برای انتخاب صحیح بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۴ اینچ بهتر است موارد زیر بررسی شوند:
- سایز خط و DN/NPS.
- فشار و دمای طراحی.
- فشار و دمای واقعی سرویس.
- ترکیب شیمیایی و خورندگی سیال.
- انتخاب استیل ۳۰۴ یا ۳۱۶٫
- انتخاب CF8 یا CF8M برای بدنه ریختگی.
- Full Bore یا Reduced Bore بودن شیر.
- نوع سیت و محدوده دمایی آن.
- نوع طراحی Floating یا Trunnion Mounted.
- مقدار Face-to-Face موردنیاز.
- گشتاور واقعی شیر.
- نوع و ظرفیت اکچویتور.
- فضای موردنیاز برای نصب و تعمیرات.
- مشخصات فلنج مقابل.
- الزامات تست و بازرسی پروژه.
ابعاد فلنج NPS 14 کلاس ۱۵۰ مانند قطر خارجی ۵۳۳٫۴ میلیمتر و Bolt Circle حدود ۴۷۶٫۲۵ میلیمتر بر اساس ابعاد ASME B16.5 هستند. در مقابل، ارتفاع و وزن بال ولو به نوع بدنه، طراحی Ball، نوع سیت، متریال، سازنده و تجهیزات جانبی وابسته است؛ بنابراین مقادیر ارتفاع و وزن جدول برای برآورد اولیه در نظر گرفته شدهاند و نقشه ابعادی و دیتاشیت سازنده باید مرجع نهایی ساخت و نصب باشد.
