توضیحات

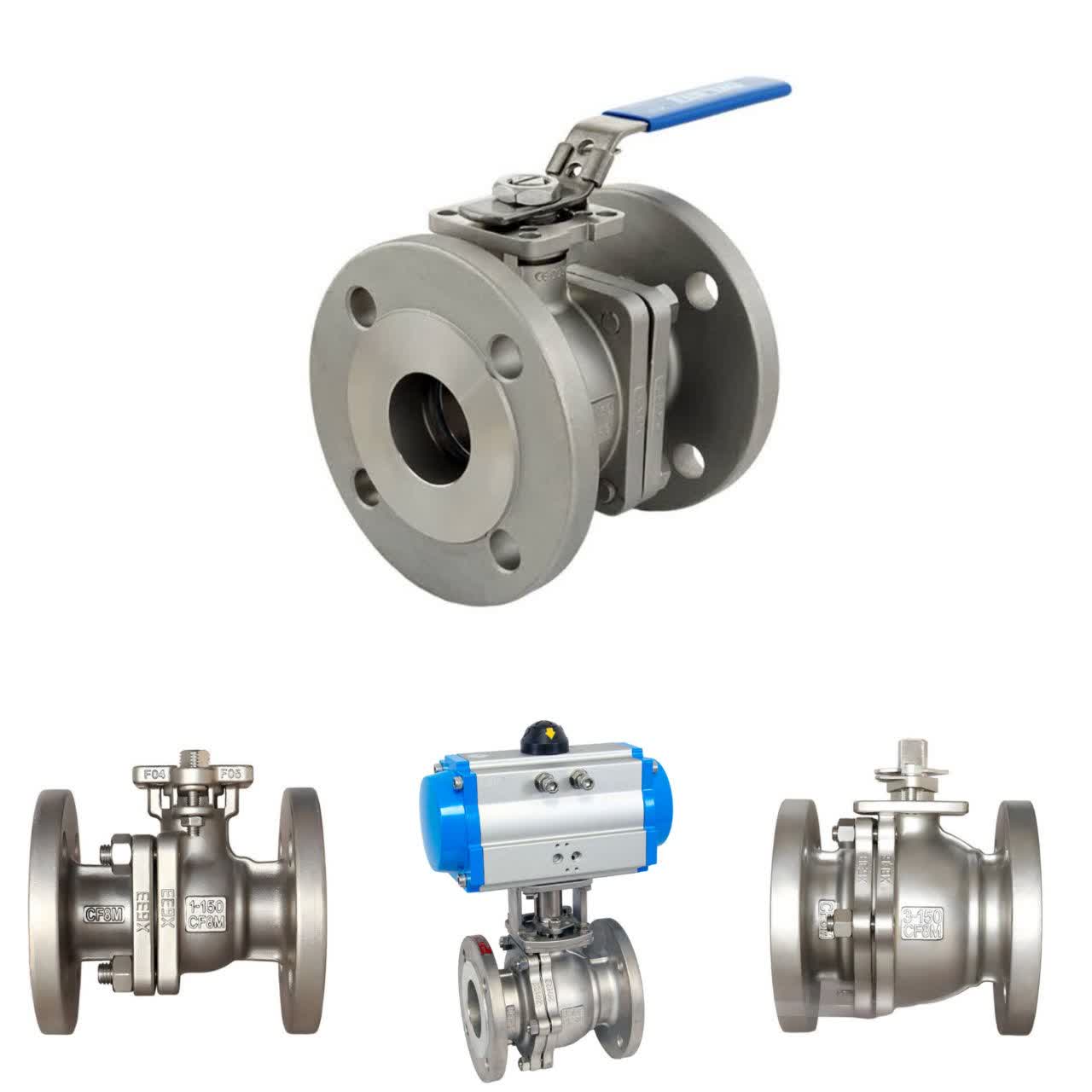

بال ولو استنلس استیل فلنجدار کلاس ۱۵۰ سایز ۲ اینچ یکی از انواع شیرهای توپی صنعتی برای قطع و وصل سریع جریان سیالات در خطوط لوله است. این شیر با بدنه استنلس استیل ۳۰۴ یا ۳۱۶، اتصال فلنجی و مکانیزم چرخش ۹۰ درجه‌ای توپ، امکان کنترل مطمئن جریان را در بسیاری از خطوط فرایندی، تأسیسات صنعتی و سیستم‌های انتقال سیال فراهم می‌کند.

مشخصات فنی بال ولو ۲ اینچ کلاس ۱۵۰

مشخصه	مقدار / استاندارد
نوع شیر	Ball Valve / شیر توپی
سایز نامی	۲ اینچ / NPS 2 / DN50
کلاس فشاری	Class 150
نوع اتصال	فلنجدار
استاندارد فلنج	ASME B16.5
استاندارد ابعاد Face-to-Face	ASME B16.10
استاندارد طراحی و ریتینگ	ASME B16.34
متریال بدنه	Stainless Steel 304 / 316
گرید متداول بدنه ریختگی	ASTM A351 CF8 / CF8M
متریال ساچمه	SS304 / SS316
سیت	PTFE یا متریال متناسب با سرویس
عملکرد	قطع و وصل سریع، چرخش ۹۰ درجه
نوع مسیر عبور	Full Bore یا Reduced Bore، بسته به مدل
فشار نامی	Class 150
طول فلنج تا فلنج	حدود ۱۷۸ میلی‌متر
قطر خارجی فلنج	۱۵۲٫۴ میلی‌متر
دایره پیچ	۱۲۰٫۷ میلی‌متر
تعداد سوراخ فلنج	۴ عدد
سوراخ پیچ	حدود ۱۹٫۱ میلی‌متر
ارتفاع تقریبی	حدود ۱۵۰ تا ۱۸۰ میلی‌متر، بسته به سازنده
وزن تقریبی	حدود ۸ تا ۱۲ کیلوگرم، بسته به مدل

ابعاد فلنج NPS 2 کلاس ۱۵۰ شامل قطر خارجی حدود ۱۵۲٫۴ میلی‌متر، دایره پیچ ۱۲۰٫۷ میلی‌متر و چهار سوراخ پیچ است. طول Face-to-Face بال ولو کلاس ۱۵۰ سایز ۲ اینچ در الگوی متداول استاندارد حدود ۱۷۸ میلی‌متر است.

معرفی بال ولو استنلس استیل ۲ اینچ

شیر توپی یا Ball Valve از یک توپ سوراخ‌دار در مرکز بدنه تشکیل شده است که با چرخش ۹۰ درجه‌ای، مسیر عبور سیال را باز یا بسته می‌کند. در حالت باز، سوراخ موجود روی توپ در امتداد مسیر خط قرار می‌گیرد و جریان عبور می‌کند. با چرخاندن دسته، توپ به اندازه ۹۰ درجه دوران کرده و مسیر جریان مسدود می‌شود.

استفاده از استنلس استیل در ساخت بال ولو باعث شده این شیر برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد، گزینه مناسبی باشد. گرید ۳۰۴ برای بسیاری از سرویس‌های عمومی و صنعتی کاربرد دارد و گرید ۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیط‌های خورنده و حاوی کلراید مقاومت بیشتری نشان می‌دهد.

بال ولو فلنجدار ۲ اینچ کلاس ۱۵۰ برای خطوطی که نیاز به اتصال فلنجی، قابلیت جداسازی مناسب و عملکرد سریع شیر دارند، مورد استفاده قرار می‌گیرد.

بال ولو استیل ۳۰۴ یا ۳۱۶؟

یکی از مهم‌ترین موارد در انتخاب شیر توپی استنلس استیل، انتخاب گرید مناسب بدنه و قطعات داخلی است.

در مدل‌های استنلس استیل ۳۰۴، بدنه معمولاً از گریدهای معادل CF8 در ساختار ریختگی استفاده می‌کند. این متریال برای طیف گسترده‌ای از سیالات صنعتی، آب، برخی مواد شیمیایی و خطوط عمومی فرایندی کاربرد دارد.

در مدل‌های استنلس استیل ۳۱۶، گرید ریختگی رایج CF8M است. این نوع استیل به دلیل ترکیب آلیاژی خود، برای سرویس‌هایی که مقاومت خوردگی بالاتری مورد نیاز است، انتخاب می‌شود.

انتخاب بین ۳۰۴ و ۳۱۶ باید بر اساس نوع سیال، دما، فشار، میزان خورندگی و شرایط واقعی فرآیند انجام شود. استاندارد ASME B16.34 نیز برای شیرهای تحت فشار، گروه‌های متریال و ارتباط فشار و دما را مشخص می‌کند؛ بنابراین صرفاً عبارت «استیل ۳۱۶» برای تعیین شرایط مجاز کارکرد کافی نیست و باید دیتاشیت سازنده نیز بررسی شود.

ابعاد فلنج بال ولو ۲ اینچ کلاس ۱۵۰

اتصال فلنجی این شیر مطابق ابعاد متداول ASME B16.5 Class 150 طراحی می‌شود. برای NPS 2، قطر خارجی فلنج حدود ۱۵۲٫۴ میلی‌متر و قطر دایره پیچ حدود ۱۲۰٫۷ میلی‌متر است. فلنج دارای چهار سوراخ بوده و الگوی پیچ‌کاری آن برای اتصال به فلنج هم‌کلاس در نظر گرفته می‌شود.

این استانداردسازی باعث می‌شود بال ولو فلنجدار بتواند در بسیاری از خطوط لوله با فلنج‌های استاندارد کلاس ۱۵۰ نصب شود. البته هنگام نصب باید نوع فیس فلنج، گسکت، سایز و استاندارد پیچ و مهره و همچنین مشخصات فلنج مقابل کنترل شود.

برای طراحی فضای نصب، طول شیر از یک سطح فلنج تا سطح فلنج مقابل اهمیت ویژه‌ای دارد. در بال ولو کلاس ۱۵۰ سایز ۲ اینچ، مقدار رایج Face-to-Face حدود ۱۷۸ میلی‌متر است؛ با این حال طراحی دقیق محصول باید از روی نقشه همان سازنده کنترل شود. استاندارد B16.10 وظیفه تعیین ابعاد Face-to-Face و End-to-End شیرها را بر عهده دارد.

متریال اجزای بال ولو

ساختار دقیق بال ولو ممکن است با توجه به برند و طراحی محصول متفاوت باشد، اما اجزای اصلی معمولاً شامل بدنه، توپ، ساقه، سیت و آب‌بندی‌ها هستند.

بدنه: استنلس استیل ۳۰۴ یا ۳۱۶ و در مدل‌های ریختگی معمولاً CF8 یا CF8M.

توپ: استنلس استیل با سطح پرداخت‌شده برای حرکت روان‌تر و کاهش احتمال آسیب به سیت.

ساقه: استنلس استیل با طراحی متناسب با فشار و گشتاور مورد نیاز شیر.

سیت: در بسیاری از مدل‌های عمومی PTFE یا ترکیبات مشابه مورد استفاده قرار می‌گیرد. انتخاب سیت باید بر اساس دمای کار، نوع سیال و شرایط سرویس انجام شود.

آب‌بندی ساقه: متریال آب‌بندی بسته به طراحی شیر و دمای کاری می‌تواند متفاوت باشد.

استاندارد ASME B16.34 برای شیرهای فلنجدار، رزوه‌ای و جوشی، الزامات مرتبط با طراحی، متریال و ریتینگ فشار ـ دما را پوشش می‌دهد.

کاربرد بال ولو استنلس استیل فلنجدار

بال ولو استیل فلنجدار سایز ۲ اینچ در طیف متنوعی از سیستم‌های صنعتی استفاده می‌شود. از مهم‌ترین موارد مصرف آن می‌توان به موارد زیر اشاره کرد:

• خطوط انتقال آب و سیالات صنعتی
• صنایع غذایی و بهداشتی، با رعایت الزامات متریال و طراحی مورد نیاز
• صنایع شیمیایی
• صنایع دارویی و فرایندی
• خطوط هوای فشرده و گازهای صنعتی
• سیستم‌های تصفیه آب و فاضلاب
• خطوط انتقال برخی مواد شیمیایی
• تأسیسات و واحدهای فرایندی
• سیستم‌های خنک‌کننده صنعتی
• خطوط نفت، گاز و پتروشیمی در محدوده مجاز طراحی و متریال
• خطوطی که نیاز به قطع و وصل سریع جریان دارند

در سرویس‌های خورنده، انتخاب استیل ۳۱۶ به جای ۳۰۴ می‌تواند از نظر مقاومت متریال اهمیت داشته باشد؛ اما انتخاب نهایی باید با توجه به ترکیب دقیق سیال و شرایط دما و فشار انجام شود.

مزایای شیر توپی فلنجدار استیل ۲ اینچ

مکانیزم ساده و چرخش ۹۰ درجه‌ای از مهم‌ترین ویژگی‌های بال ولو است. این ساختار امکان باز و بسته کردن سریع خط را فراهم می‌کند و در صورت انتخاب صحیح سیت و متریال، می‌تواند آب‌بندی مناسبی ایجاد کند.

اتصال فلنجی نیز برای خطوطی که نیاز به باز کردن دوره‌ای شیر، تعمیرات یا تعویض تجهیزات دارند، کاربردی است. علاوه بر این، استفاده از استنلس استیل موجب می‌شود بدنه شیر برای بسیاری از محیط‌های صنعتی و خورنده مناسب باشد.

در مدل‌های Full Bore، قطر مسیر عبور داخل شیر به مسیر لوله نزدیک‌تر است و این ویژگی می‌تواند برای خطوطی که افت فشار پایین و عبور روان سیال اهمیت دارد، مورد توجه قرار گیرد. در مقابل، مدل‌های Reduced Bore دارای مسیر عبور کوچک‌تر هستند و انتخاب آن‌ها باید بر اساس نیاز فرآیند انجام شود.

استانداردهای مورد استفاده

در یک بال ولو فلنجدار استاندارد، چند استاندارد می‌توانند هم‌زمان مورد توجه قرار گیرند. ASME B16.5 ابعاد و مشخصات فلنج‌های لوله و اتصالات فلنجی را مشخص می‌کند. ASME B16.10 به ابعاد Face-to-Face و End-to-End شیرها مربوط است و ASME B16.34 الزامات مرتبط با شیرهای فلنجدار، فشار ـ دما، متریال و طراحی را پوشش می‌دهد.

به همین دلیل، عبارت «بال ولو استیل کلاس ۱۵۰» به‌تنهایی تمام مشخصات فنی محصول را تعیین نمی‌کند. نوع استیل، طراحی داخلی، سایز مسیر، نوع سیت، دمای کار و دیتاشیت سازنده نیز باید بررسی شوند.

نکات مهم در انتخاب بال ولو ۲ اینچ

پیش از انتخاب بال ولو استنلس استیل فلنجدار ۲ اینچ باید چند پارامتر اصلی مشخص شود. ابتدا نوع سیال و میزان خورندگی آن بررسی می‌شود. سپس دما و فشار کاری با ریتینگ شیر مقایسه می‌شود.

همچنین باید مشخص شود شیر Full Bore است یا Reduced Bore و نوع سیت آن با دمای سرویس سازگاری دارد یا خیر. نوع فیس فلنج، استاندارد سوراخ‌کاری، طول Face-to-Face و فضای مورد نیاز برای نصب نیز باید با نقشه خط لوله تطبیق داده شود.

وزن و ارتفاع درج‌شده در جداول فروشگاهی نیز بهتر است به‌عنوان مقدار تقریبی در نظر گرفته شود؛ زیرا این ابعاد برخلاف مشخصات فلنج و برخی ابعاد استاندارد، می‌تواند بین سازندگان و مدل‌های مختلف تفاوت داشته باشد.
