لوله کابلی ۶۳ پلی اتیلن


لوله کابلی ۶۳ پلی اتیلن

لوله کابلی ۶۳ پلی اتیلن

لوله های غلاف یا لوله های پلی اتیلن کابلی را میتوان در فشار های کاری ۶ اتمسفر ۱۰ اتمسفر ۱۶ اتمسفر مورد استفاده قرار داد. لوله های غلاف فیبر نوری انواع مختلفی به لحاظ سایز بندی دارند، که حسب نیاز پروژه می‌توان از آنها در شرایط مختلف بسته به نوع و اندازه ی فیبر نوری  و یا کابل برق و مخابرات بهره برد. یکی از پر مصرفترین سایزها در انواع لوله های غلاف فیبر نوری سایز ۶۳ میلیمتر میباشد، که این سایز ۶۳ قطر بیرونی و یا باصطلاح OD  لوله را شامل می‌شود.

لوله کابلی 63 پلی اتیلن

اندازه ی اسمی لوله ۶۳ به هیچ عنوان تغییر نمی‌کند و تنها قطر داخلیه لوله میباشد، که به جهت فشار کاری و یا اتمسفر ارائه شده در استاندارد لوله های پلی اتیلن طبق DIN 8074  آلمان متغییر میباشد به گونه ای که نوع مواد پلی اتیلن اعم از PE80/PE100 و فشار کاری لوله ها در تعیین قطر داخلیه لوله های پلی اتیلن تاثیر گذار است و جهت محاسبه ی قطر داخلی لوله میبایست ضخامت دو جداره لوله را از قطر نامی لوله کسر نمود تا قطر داخلی بدست آید به این صورت که با فرض  لوله پلی اتیلن ۶۳ میلیمتر ۱۰ اتمسفر PE100  دارای ۳٫۸ میلیمتر ضخامت میباشد عدد ۳٫۸ را در ۲ ضرب نموده حاصل ۷٫۶ را از ۶۳ میلیمتر کسر مینماییم و قطر داخلیه لوله ۵۵٫۴ میشود این روش در کلیه لوله ها مصداق پیدا میکند.

جهت دریافت قطر داخلی لوله های پلی اتیلن ۶۳ میلیمتر در انواع فشارهای ذکر شده میتوانید به جدول زیر مراجعه نمایید. لوله های پلی اتیلن ۶۳ میلیمتر را در کلافهای ۱۰۰ متری میتوان تهیه نمود و اینکه اتصال آنها اتوسط رابط پیچی پلی اتیلن برقرار گردد بهتر است چرا که هنگام جوشکاری زائده هایی در داخل لوله ایجاد میگردد که مانع از عبور کابل کابل میگردد.

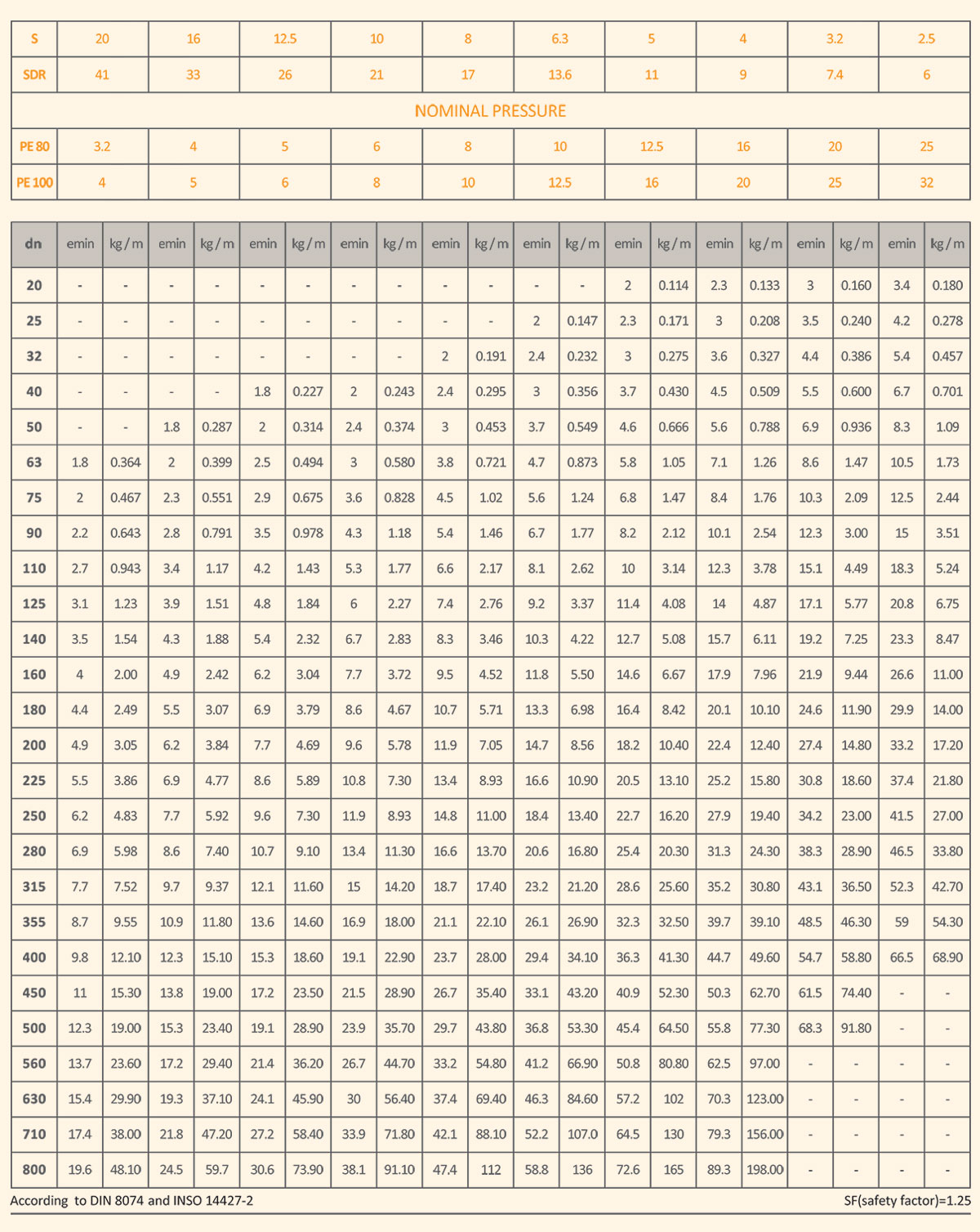

جدول استاندارد و ضخامت لوله های پلی اتیلن

jadval
