شیر صافی سطلی فولادی کلاس ۱۵۰ (Basket Strainer Class 150) | مشخصات، کاربردها، مزایا و راهنمای خرید

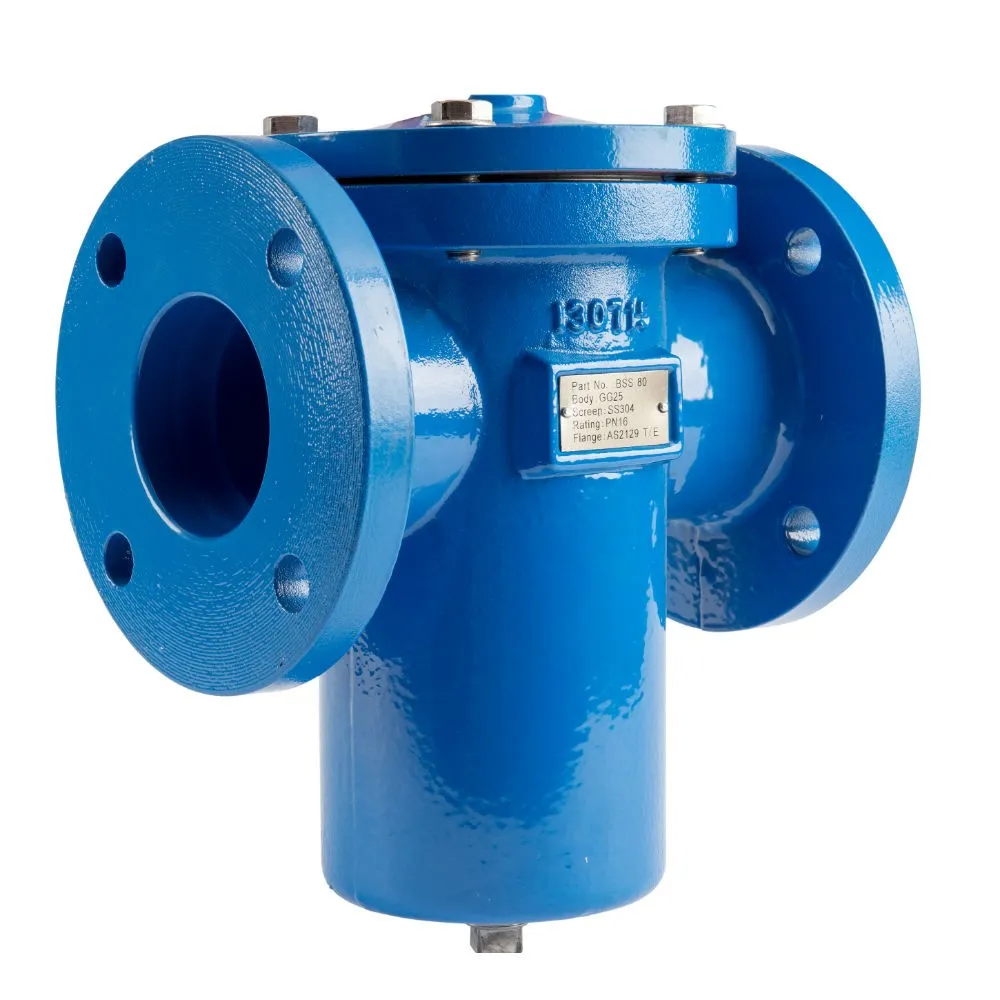

شیر صافی سطلی فولادی کلاس ۱۵۰ چیست؟

شیر صافی سطلی فولادی کلاس ۱۵۰ یا Basket Strainer Class 150 یکی از مهم‌ترین تجهیزات مورد استفاده در سیستم‌های پایپینگ صنعتی است که وظیفه جداسازی ذرات جامد، رسوبات، براده‌ها، شن، ماسه و ناخالصی‌های موجود در سیال را بر عهده دارد. این تجهیز با جلوگیری از ورود ذرات معلق به پمپ‌ها، شیرآلات، مبدل‌های حرارتی، فلومترها و سایر تجهیزات حساس، نقش مهمی در افزایش عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری ایفا می‌کند.

صافی سطلی فولادی کلاس ۱۵۰ به دلیل ظرفیت بالای فیلتراسیون، مقاومت مناسب در برابر فشار و دما و قابلیت استفاده در خطوط با دبی بالا، در صنایع نفت، گاز، پتروشیمی، نیروگاهی، پالایشگاهی، صنایع شیمیایی، آب و فاضلاب و صنایع فرآیندی کاربرد گسترده‌ای دارد.

بدنه این تجهیز معمولاً از فولاد ریختگی ASTM A216 WCB ساخته می‌شود و با اتصال فلنجی مطابق استاندارد ASME B16.5 در خطوط لوله نصب می‌گردد.

عملکرد شیر صافی سطلی فولادی

اساس عملکرد صافی سطلی بر عبور سیال از داخل یک سبد مشبک (Basket Screen) است. زمانی که سیال وارد بدنه صافی می‌شود، ذرات جامد و ناخالصی‌ها در داخل سبد فلزی گیر افتاده و سیال تصفیه‌شده از خروجی عبور می‌کند.

به دلیل سطح فیلتراسیون بالا، صافی سطلی نسبت به بسیاری از مدل‌های دیگر افت فشار کمتری ایجاد کرده و ظرفیت بیشتری برای جمع‌آوری ذرات دارد.

پس از پر شدن سبد از رسوبات، درب صافی باز شده و سبد جهت تمیزکاری یا تعویض خارج می‌شود.

مشخصات فنی شیر صافی سطلی فولادی کلاس ۱۵۰

مشخصات	مقدار
نوع تجهیز	Basket Strainer
سایز	۲ تا ۲۴ اینچ و بالاتر
کلاس فشاری	Class 150
جنس بدنه	ASTM A216 WCB
جنس سبد	Stainless Steel 304 / 316
نوع اتصال	فلنجدار
استاندارد فلنج	ASME B16.5
استاندارد طراحی	ASME B16.34
نوع مش	بر اساس نیاز پروژه
نوع درپوش	پیچ و مهره‌ای یا لولایی
کاربرد	حذف ذرات جامد از سیالات

متریال ASTM A216 WCB در صافی سطلی

ASTM A216 WCB یکی از پرکاربردترین متریال‌های مورد استفاده در ساخت تجهیزات تحت فشار و شیرآلات صنعتی است.

مزایای فولاد ASTM A216 WCB

مقاومت بالا در برابر فشار
استحکام مکانیکی مناسب
دوام طولانی در شرایط صنعتی
مقاومت در برابر ضربه
قابلیت جوشکاری مطلوب
تعمیرپذیری آسان
عملکرد مطمئن در محیط‌های صنعتی

به همین دلیل اکثر صافی‌های مورد استفاده در صنایع نفت، گاز و پتروشیمی از این متریال تولید می‌شوند.

اجزای اصلی شیر صافی سطلی فولادی

بدنه (Body)

بخش اصلی تجهیز که جریان سیال از داخل آن عبور می‌کند.

سبد صافی (Basket Screen)

مهم‌ترین بخش صافی که وظیفه جداسازی ذرات را بر عهده دارد.

درپوش (Cover)

برای دسترسی به سبد و انجام عملیات تمیزکاری مورد استفاده قرار می‌گیرد.

گسکت (Gasket)

وظیفه آب‌بندی درپوش را بر عهده دارد.

پیچ و مهره‌ها

جهت اتصال ایمن درپوش به بدنه استفاده می‌شوند.

اتصال تخلیه

برای تخلیه رسوبات و شستشوی صافی کاربرد دارد.

مزایای شیر صافی سطلی فولادی کلاس ۱۵۰

محافظت از تجهیزات حساس

از ورود ذرات جامد به پمپ‌ها، شیرآلات، فلومترها و مبدل‌های حرارتی جلوگیری می‌کند.

افزایش عمر تجهیزات

کاهش سایش و آسیب تجهیزات باعث افزایش طول عمر سیستم می‌شود.

کاهش هزینه تعمیرات

جلوگیری از خرابی تجهیزات موجب کاهش هزینه‌های نگهداری خواهد شد.

ظرفیت فیلتراسیون بالا

طراحی سبدی باعث افزایش سطح مؤثر فیلتراسیون می‌شود.

افت فشار کم

در مقایسه با بسیاری از صافی‌های دیگر، افت فشار کمتری ایجاد می‌کند.

تعمیر و نگهداری آسان

امکان دسترسی سریع به سبد و تمیزکاری آسان وجود دارد.

انواع شیر صافی سطلی بر اساس متریال

صافی سطلی فولادی

پرکاربردترین مدل برای صنایع نفت، گاز و پتروشیمی.

مزایا

مقاومت بالا در برابر فشار
مناسب برای شرایط سخت صنعتی
طول عمر بالا

صافی سطلی استیل

معمولاً از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته می‌شود.

مزایا

مقاومت عالی در برابر خوردگی
مناسب برای صنایع غذایی و دارویی
مناسب برای مواد شیمیایی خورنده

صافی سطلی چدنی

بیشتر در سیستم‌های آب و فاضلاب استفاده می‌شود.

مزایا

قیمت اقتصادی
مناسب برای فشارهای متوسط
نگهداری آسان

انواع سبد صافی (Basket Screen)

مش ریز (Fine Mesh)

برای حذف ذرات بسیار کوچک استفاده می‌شود.

کاربردها:

صنایع دارویی
صنایع غذایی
خطوط ابزار دقیق

مش متوسط (Medium Mesh)

پرکاربردترین نوع مش در صنایع مختلف.

مش درشت (Coarse Mesh)

برای حذف ذرات بزرگ و محافظت اولیه از تجهیزات استفاده می‌شود.

کاربردهای شیر صافی سطلی فولادی کلاس ۱۵۰

صنایع نفت و گاز

در خطوط انتقال نفت خام، گاز طبیعی و فرآورده‌های نفتی استفاده می‌شود.

صنایع پتروشیمی

برای محافظت از تجهیزات فرآیندی و خطوط انتقال مواد شیمیایی کاربرد دارد.

نیروگاه‌ها

در سیستم‌های آب تغذیه، خنک‌کاری و خطوط بخار استفاده می‌شود.

صنایع شیمیایی

برای حذف ناخالصی‌ها از سیالات شیمیایی و خورنده به کار می‌رود.

صنایع آب و فاضلاب

در ایستگاه‌های پمپاژ و خطوط انتقال آب مورد استفاده قرار می‌گیرد.

صنایع غذایی

مدل‌های استیل برای فرآیندهای بهداشتی مناسب هستند.

صنایع دارویی

در خطوط تولید و انتقال مواد دارویی کاربرد دارد.

تفاوت شیر صافی سطلی و صافی Y

ویژگی	صافی سطلی	صافی Y
ظرفیت نگهداری ذرات	بالا	متوسط
افت فشار	کمتر	بیشتر
مناسب برای دبی بالا	بله	محدود
سهولت تمیزکاری	بسیار آسان	متوسط
فضای نصب	بیشتر	کمتر
کاربرد صنعتی سنگین	عالی	مناسب

در خطوط با دبی بالا و حجم زیاد ذرات معلق، صافی سطلی گزینه بهتری محسوب می‌شود.

کلاس فشاری ۱۵۰ در صافی سطلی

کلاس ۱۵۰ یکی از رایج‌ترین کلاس‌های فشار در استاندارد ASME است.

انتخاب این کلاس برای بسیاری از کاربردهای صنعتی مناسب بوده و در صنایع مختلف مورد استفاده قرار می‌گیرد.

پارامترهای مؤثر در انتخاب کلاس فشار:

فشار کاری
دمای سیال
نوع سیال
شرایط فرآیندی

نکات مهم هنگام خرید شیر صافی سطلی فولادی

جنس بدنه

فولاد ASTM A216 WCB باید دارای کیفیت و گواهی معتبر باشد.

جنس سبد

استفاده از استنلس استیل ۳۰۴ یا ۳۱۶ موجب افزایش عمر سبد می‌شود.

سایز و دبی

باید متناسب با ظرفیت خط انتخاب گردد.

اندازه مش

نوع و اندازه ذرات موجود در سیال باید مشخص شود.

استانداردهای تولید

وجود استانداردهای معتبر تضمین‌کننده کیفیت محصول است.

برند سازنده

برندهای معتبر معمولاً دوام و عملکرد بهتری ارائه می‌دهند.

نگهداری و سرویس صافی سطلی فولادی

برای افزایش طول عمر تجهیز توصیه می‌شود:

سبد به صورت دوره‌ای تمیز شود.
افت فشار دو طرف صافی کنترل گردد.
درپوش و گسکت بررسی شوند.
خوردگی احتمالی بدنه کنترل شود.
رسوبات به صورت منظم تخلیه شوند.

رعایت این موارد موجب افزایش راندمان سیستم خواهد شد.

عوامل مؤثر بر قیمت شیر صافی سطلی فولادی کلاس ۱۵۰

قیمت Basket Strainer به عوامل مختلفی بستگی دارد:

سایز تجهیز
متریال بدنه
جنس سبد
کلاس فشاری
نوع مش
برند سازنده
کشور تولیدکننده
استانداردهای ساخت
نوسانات بازار فولاد و استیل

چرا شیر صافی سطلی فولادی کلاس ۱۵۰ انتخاب مناسبی است؟

این تجهیز با ظرفیت بالای فیلتراسیون، افت فشار کم، استحکام مکانیکی بالا و قابلیت محافظت از تجهیزات حساس، یکی از ضروری‌ترین اجزای سیستم‌های پایپینگ صنعتی محسوب می‌شود. استفاده از صافی سطلی فولادی باعث افزایش بهره‌وری سیستم، کاهش خرابی تجهیزات و کاهش هزینه‌های نگهداری خواهد شد.

سؤالات متداول درباره شیر صافی سطلی فولادی

شیر صافی سطلی برای چه کاربردی استفاده می‌شود؟

برای حذف ذرات جامد، رسوبات و ناخالصی‌های موجود در سیالات و محافظت از تجهیزات صنعتی.

متریال ASTM A216 WCB چه مزیتی دارد؟

استحکام بالا، مقاومت مناسب در برابر فشار و طول عمر زیاد در محیط‌های صنعتی.

تفاوت صافی سطلی با صافی Y چیست؟

صافی سطلی ظرفیت بیشتری برای نگهداری ذرات داشته و برای دبی‌های بالا مناسب‌تر است.

جنس سبد صافی معمولاً چیست؟

معمولاً از استنلس استیل ۳۰۴ یا ۳۱۶ ساخته می‌شود.

جمع‌بندی

شیر صافی سطلی فولادی کلاس ۱۵۰ یا Basket Strainer یکی از مهم‌ترین تجهیزات محافظتی در سیستم‌های پایپینگ صنعتی است که برای حذف ذرات جامد، رسوبات و ناخالصی‌های موجود در سیالات مورد استفاده قرار می‌گیرد. این تجهیز با بدنه فولادی ASTM A216 WCB، سبد استنلس استیل، ظرفیت بالای فیلتراسیون، افت فشار کم و قابلیت سرویس آسان، در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی، آب و فاضلاب، غذایی و دارویی کاربرد گسترده‌ای دارد. اگر به دنبال افزایش عمر تجهیزات، کاهش هزینه‌های تعمیرات و بهبود عملکرد سیستم هستید، صافی سطلی فولادی کلاس ۱۵۰ یکی از بهترین انتخاب‌ها برای خطوط صنعتی و فرآیندی خواهد بود.
