شیر پروانه‌ای پنوماتیک؛ راهنمای جامع، مزایا، کاربردها و نکات خرید

شیر پروانه‌ای پنوماتیک چیست؟

شیر پروانه‌ای پنوماتیک یکی از پرکاربردترین تجهیزات کنترلی در صنایع مختلف است که برای قطع، وصل و تنظیم جریان سیالات مورد استفاده قرار می‌گیرد. این نوع شیر از یک بدنه، دیسک پروانه‌ای و عملگر پنوماتیکی تشکیل شده است. عملگر پنوماتیک با استفاده از هوای فشرده، دیسک را در زاویه‌های مختلف به حرکت درآورده و میزان عبور سیال را کنترل می‌کند.

در سال‌های اخیر، استفاده از شیرهای پروانه‌ای پنوماتیک به دلیل سرعت عملکرد بالا، طول عمر مناسب، هزینه نگهداری پایین و قابلیت اتوماسیون گسترده، رشد چشمگیری در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی، دارویی و نیروگاهی داشته است.

ساختار شیر پروانه‌ای پنوماتیک

شیر پروانه‌ای پنوماتیک از چند بخش اصلی تشکیل شده است:

۱٫ بدنه (Body)

بدنه بخش اصلی شیر است که سایر قطعات روی آن نصب می‌شوند. جنس بدنه معمولاً از موارد زیر انتخاب می‌شود:

• چدن
• فولاد کربنی
• استیل ضدزنگ (Stainless Steel)
• آلیاژهای خاص مقاوم به خوردگی

انتخاب جنس بدنه به نوع سیال، فشار کاری و شرایط محیطی بستگی دارد.

۲٫ دیسک (Disc)

دیسک مهم‌ترین قطعه کنترلی شیر است که با چرخش خود مسیر جریان را باز یا بسته می‌کند. جنس دیسک معمولاً از استیل، برنز یا آلیاژهای مقاوم به سایش ساخته می‌شود.

۳٫ سیت (Seat)

سیت یا نشیمنگاه وظیفه آب‌بندی شیر را بر عهده دارد. متریال‌های رایج سیت عبارت‌اند از:

• EPDM
• NBR
• PTFE (تفلون)
• Viton

۴٫ عملگر پنوماتیک (Pneumatic Actuator)

عملگر پنوماتیکی نیروی لازم برای باز و بسته شدن شیر را از طریق هوای فشرده تأمین می‌کند. این عملگرها در دو نوع اصلی تولید می‌شوند:

• عملکرد دوطرفه (Double Acting)
• عملکرد فنر برگشت (Spring Return)

نحوه عملکرد شیر پروانه‌ای پنوماتیک

مکانیزم عملکرد شیر پروانه‌ای پنوماتیک بسیار ساده است. با ورود هوای فشرده به عملگر، شفت متصل به دیسک شروع به چرخش می‌کند. چرخش ۹۰ درجه‌ای دیسک باعث تغییر وضعیت شیر از حالت کاملاً بسته به کاملاً باز می‌شود.

در مدل‌های کنترلی، امکان تنظیم زاویه دیسک وجود دارد که به کمک آن می‌توان دبی جریان را به صورت دقیق کنترل کرد.

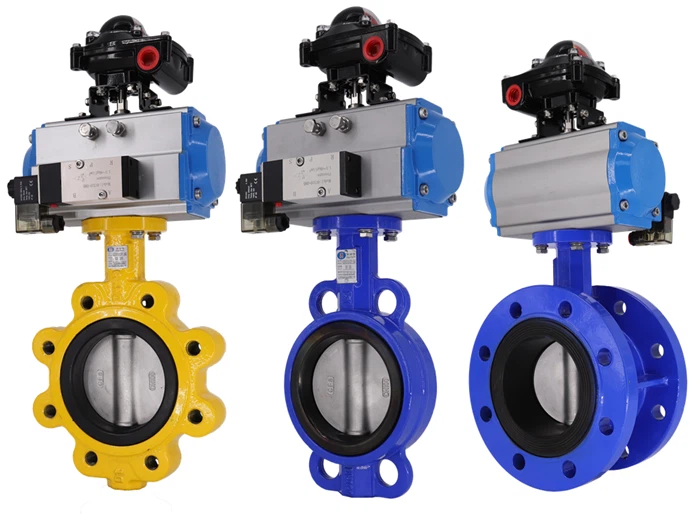

انواع شیر پروانه‌ای پنوماتیک

شیر پروانه‌ای پنوماتیک ویفری (Wafer)

این مدل بین دو فلنج نصب می‌شود و به دلیل وزن کم و قیمت اقتصادی، کاربرد گسترده‌ای دارد.

مزایا:

• نصب آسان
• وزن پایین
• قیمت مناسب
• اشغال فضای کم

شیر پروانه‌ای پنوماتیک لاگ (Lug)

در این مدل، بدنه دارای گوشواره‌های رزوه‌دار است که امکان نصب مستقل روی خطوط لوله را فراهم می‌کند.

مزایا:

• استحکام بالا
• قابلیت جداسازی یک طرف خط
• مناسب فشارهای بالاتر

شیر پروانه‌ای پنوماتیک فلنج‌دار

این نوع دارای فلنج در دو طرف بدنه است و معمولاً در خطوط انتقال بزرگ و فشار بالا استفاده می‌شود.

مزایا:

• آب‌بندی مناسب
• استحکام زیاد
• عمر طولانی

انواع عملگر پنوماتیک در شیر پروانه‌ای

عملگر دوطرفه (Double Acting)

در این مدل برای باز و بسته شدن شیر از هوای فشرده استفاده می‌شود.

ویژگی‌ها:

• سرعت بالا
• گشتاور زیاد
• مناسب برای کارکرد مداوم

عملگر فنر برگشت (Spring Return)

در این نوع، هوا شیر را در یک جهت حرکت می‌دهد و فنر وظیفه بازگرداندن آن را بر عهده دارد.

ویژگی‌ها:

• ایمنی بیشتر
• عملکرد Fail Safe
• مناسب شرایط اضطراری

مزایای شیر پروانه‌ای پنوماتیک

سرعت عملکرد بالا

یکی از مهم‌ترین مزایای این شیرها، سرعت بسیار زیاد در باز و بسته شدن است که برای فرآیندهای صنعتی اهمیت بالایی دارد.

مصرف انرژی پایین

عملگرهای پنوماتیکی نسبت به بسیاری از سیستم‌های کنترلی انرژی کمتری مصرف می‌کنند.

قابلیت اتوماسیون

شیرهای پروانه‌ای پنوماتیک به راحتی با سیستم‌های PLC، DCS و تجهیزات کنترلی هوشمند یکپارچه می‌شوند.

هزینه نگهداری کم

به دلیل تعداد قطعات متحرک محدود، خرابی این شیرها نسبتاً کم بوده و هزینه تعمیرات کاهش می‌یابد.

طول عمر بالا

در صورت انتخاب صحیح متریال و نگهداری مناسب، عمر مفید این تجهیزات بسیار بالا خواهد بود.

وزن کم

در مقایسه با شیرهای توپی و کشویی، وزن کمتری دارند که موجب کاهش هزینه نصب می‌شود.

کاربردهای شیر پروانه‌ای پنوماتیک

صنایع نفت و گاز

در خطوط انتقال نفت خام، گاز طبیعی و فرآورده‌های پالایشگاهی از این شیرها به طور گسترده استفاده می‌شود.

صنایع پتروشیمی

کنترل سیالات خورنده و مواد شیمیایی از مهم‌ترین کاربردهای شیر پروانه‌ای پنوماتیک در مجتمع‌های پتروشیمی است.

صنایع آب و فاضلاب

این شیرها برای کنترل جریان آب، تصفیه‌خانه‌ها و ایستگاه‌های پمپاژ بسیار مناسب هستند.

صنایع غذایی

به دلیل قابلیت استفاده از استیل ضدزنگ و رعایت استانداردهای بهداشتی، در خطوط تولید مواد غذایی کاربرد فراوانی دارند.

صنایع دارویی

در فرآیندهای حساس دارویی، شیرهای پروانه‌ای پنوماتیک امکان کنترل دقیق جریان را فراهم می‌کنند.

نیروگاه‌ها

در سیستم‌های بخار، آب خنک‌کننده و خطوط انتقال سیالات نیروگاهی مورد استفاده قرار می‌گیرند.

تفاوت شیر پروانه‌ای پنوماتیک با شیر برقی

در محیط‌های صنعتی که خطر انفجار وجود دارد، شیر پروانه‌ای پنوماتیک گزینه ایمن‌تری محسوب می‌شود.

معیارهای انتخاب شیر پروانه‌ای پنوماتیک

سایز شیر

سایز باید متناسب با قطر خط لوله انتخاب شود تا افت فشار به حداقل برسد.

فشار کاری

فشار عملیاتی سیستم یکی از مهم‌ترین عوامل در انتخاب شیر مناسب است.

دمای سیال

نوع سیت و بدنه باید بر اساس دمای کاری انتخاب شود.

نوع سیال

برای سیالات خورنده یا اسیدی باید از متریال‌های مقاوم مانند استیل ۳۱۶ و PTFE استفاده شود.

نوع عملکرد

باید مشخص شود که شیر به صورت On/Off یا کنترلی استفاده خواهد شد.

شرایط محیطی

وجود رطوبت، گردوغبار یا مواد خورنده در محیط می‌تواند بر انتخاب تجهیزات تأثیرگذار باشد.

تجهیزات جانبی شیر پروانه‌ای پنوماتیک

برای افزایش دقت و کارایی سیستم معمولاً از تجهیزات جانبی زیر استفاده می‌شود:

شیر برقی پنوماتیک

وظیفه کنترل ورود و خروج هوای فشرده به عملگر را بر عهده دارد.

پوزیشنر

برای کنترل دقیق موقعیت دیسک شیر مورد استفاده قرار می‌گیرد.

لیمیت سوئیچ باکس

وضعیت باز یا بسته بودن شیر را به اتاق کنترل ارسال می‌کند.

فیلتر رگلاتور

هوای فشرده را تصفیه کرده و فشار آن را تنظیم می‌کند.

سلونوئید ولو

فرمان‌های الکتریکی را به سیگنال پنوماتیکی تبدیل می‌کند.

نکات نگهداری شیر پروانه‌ای پنوماتیک

برای افزایش طول عمر تجهیزات رعایت موارد زیر ضروری است:

• بررسی دوره‌ای نشتی‌ها
• کنترل فشار هوای ورودی
• روانکاری قطعات متحرک در صورت نیاز
• بازبینی عملکرد عملگر پنوماتیک
• تعویض به‌موقع سیت‌های فرسوده
• تمیز نگه داشتن خطوط هوای فشرده

نگهداری صحیح می‌تواند هزینه‌های تعمیرات و توقف خطوط تولید را به میزان قابل توجهی کاهش دهد.

قیمت شیر پروانه‌ای پنوماتیک

قیمت شیر پروانه‌ای پنوماتیک به عوامل مختلفی بستگی دارد، از جمله:

• برند سازنده
• سایز شیر
• جنس بدنه
• جنس سیت
• نوع عملگر
• فشار کاری
• تجهیزات جانبی

به طور معمول شیرهای استنلس استیل با عملگر پنوماتیک و تجهیزات کنترلی کامل، قیمت بالاتری نسبت به مدل‌های چدنی ساده دارند.

بهترین برندهای شیر پروانه‌ای پنوماتیک

در بازار ایران و جهان برندهای مختلفی در زمینه تولید شیر پروانه‌ای پنوماتیک فعالیت می‌کنند که برخی از شناخته‌شده‌ترین آن‌ها عبارت‌اند از:

• Emerson
• Bray
• Flowserve
• KSB
• AVK

انتخاب برند مناسب باید بر اساس نیاز پروژه، استانداردهای مورد نیاز و خدمات پس از فروش انجام شود.

جمع‌بندی

شیر پروانه‌ای پنوماتیک یکی از مهم‌ترین تجهیزات کنترل جریان در صنایع مختلف محسوب می‌شود که به دلیل عملکرد سریع، قابلیت اتوماسیون، هزینه نگهداری پایین و طول عمر بالا، جایگاه ویژه‌ای در سیستم‌های صنعتی پیدا کرده است. انتخاب صحیح این تجهیز بر اساس فشار کاری، نوع سیال، دما، جنس بدنه و نوع عملگر می‌تواند راندمان سیستم را افزایش داده و هزینه‌های عملیاتی را کاهش دهد.

اگر هدف شما خرید شیر پروانه‌ای پنوماتیک برای پروژه‌های صنعتی است، توصیه می‌شود علاوه بر توجه به مشخصات فنی، کیفیت ساخت، استانداردهای تولید و خدمات پس از فروش برند موردنظر را نیز بررسی کنید تا بهترین عملکرد و بیشترین طول عمر را از تجهیز دریافت نمایید.
