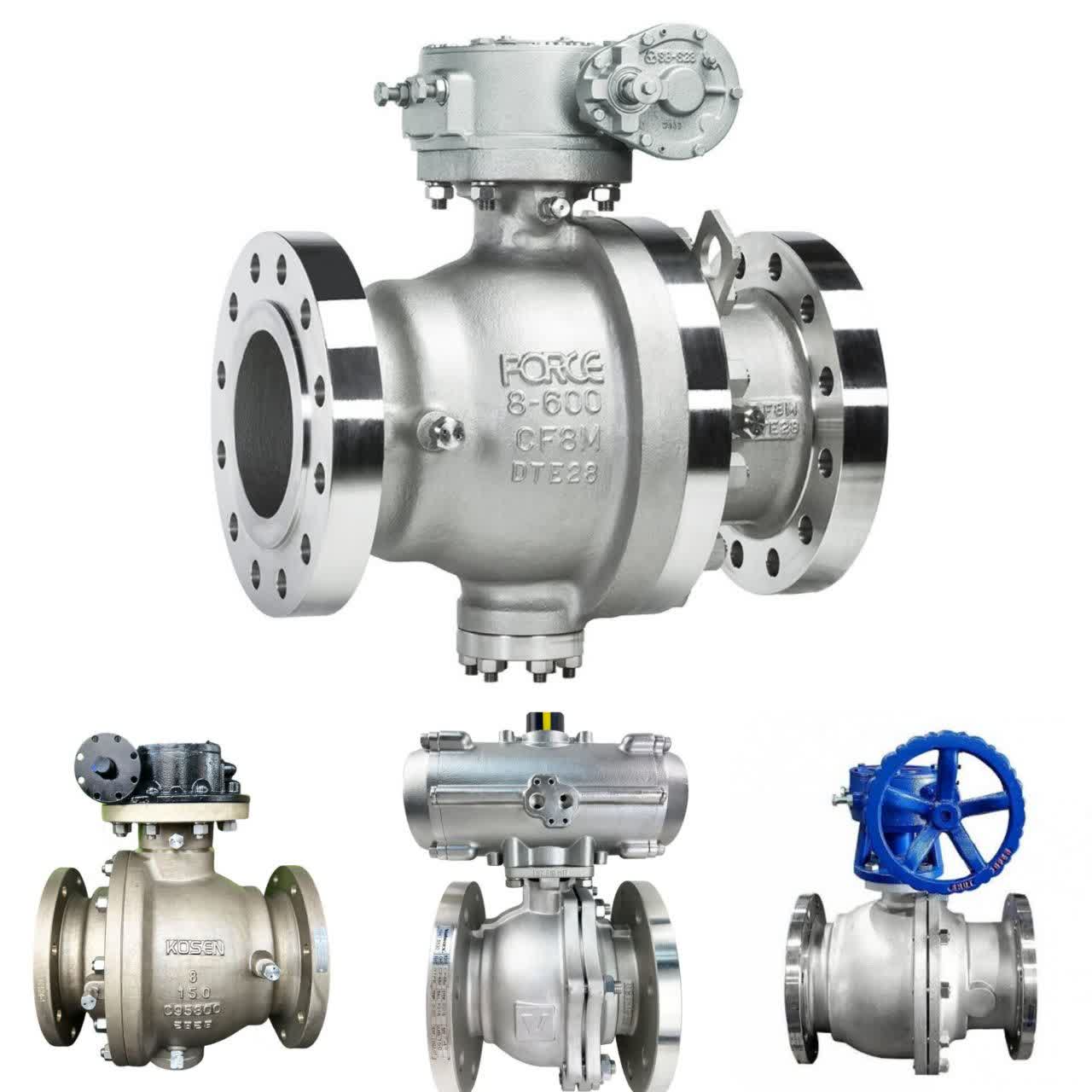

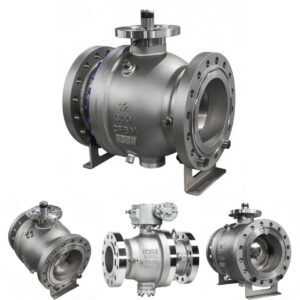

بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۶ اینچ
بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۶ اینچ یا NPS 16 / DN400 یکی از شیرهای توپی بزرگسایز برای قطع و وصل جریان در خطوط لوله صنعتی است. این شیر با اتصال فلنجی در پروژههای پایپینگ، صنایع نفت و گاز، پتروشیمی، شیمیایی، آب و تأسیسات صنعتی مورد استفاده قرار میگیرد.
در سایز ۱۶ اینچ، انتخاب صحیح بال ولو استیل کلاس ۱۵۰ فقط به قطر شیر محدود نمیشود. متریال بدنه، نوع Ball، طراحی Full Bore یا Reduced Bore، نوع سیت، فشار و دمای کاری، گشتاور عملکرد و روش اتوماسیون باید متناسب با شرایط واقعی سرویس انتخاب شوند.
مشخصات فنی بال ولو ۱۶ اینچ کلاس ۱۵۰
| مشخصه | مقدار / توضیحات |
|---|---|
| سایز نامی | ۱۶ اینچ / DN400 / NPS 16 |
| کلاس فشاری | Class 150 |
| نوع اتصال | فلنجی |
| استاندارد ابعاد فلنج | ASME B16.5 |
| Face-to-Face | حدود ۷۶۲ میلیمتر در الگوی مرجع Full Bore |
| قطر خارجی فلنج | حدود ۵۹۶٫۹ میلیمتر |
| قطر دایره پیچها | حدود ۵۳۹٫۷۵ میلیمتر |
| تعداد سوراخ فلنج | ۱۶ عدد |
| سایز پیچکاری | ۱ اینچ |
| قطر تقریبی سوراخ پیچ | ۲۸٫۶ میلیمتر |
| ارتفاع شیر | حدود ۵۵۰ تا ۷۵۰ میلیمتر، بسته به طراحی سازنده |
| وزن تقریبی | حدود ۵۰۰ تا ۱۰۰۰ کیلوگرم، بسته به طراحی و متریال |
| متریال بدنه | Stainless Steel 304 / 316 |
| گریدهای ریختگی متداول | CF8 / CF8M |
| نوع سیت | PTFE، RPTFE یا متریال مهندسیشده متناسب با سرویس |
| طراحی توپی | Full Bore یا Reduced Bore |
| طراحی Ball | Floating یا Trunnion Mounted، بسته به مدل |
| اکچویتور | قابلیت نصب اکچویتور پنوماتیک و برقی |
| استاندارد Face-to-Face | ASME B16.10 |
| استاندارد طراحی شیر | ASME B16.34 |
طبق دادههای ابعادی ASME B16.5، فلنج NPS 16 کلاس ۱۵۰ دارای قطر خارجی حدود ۵۹۶٫۹ میلیمتر، قطر دایره پیچها حدود ۵۳۹٫۷۵ میلیمتر و ۱۶ عدد پیچ ۱ اینچی است.
معرفی بال ولو استنلس استیل ۱۶ اینچ
شیر توپی استنلس استیل ۱۶ اینچ برای قطع و وصل جریان در خطوط با قطر اسمی DN400 طراحی میشود. مکانیزم اصلی این شیر شامل یک Ball سوراخدار است که با چرخش ۹۰ درجه مسیر جریان را باز یا بسته میکند.
در حالت کاملاً باز، طراحی Full Bore امکان عبور جریان با محدودیت کمتر را فراهم میکند و در بسیاری از خطوط انتقال سیال مورد توجه قرار میگیرد. در مقابل، مدل Reduced Bore دارای مسیر عبور کوچکتر است و میتواند از نظر وزن، ابعاد و مشخصات عملکردی با مدل Full Bore تفاوت داشته باشد.
در این سایز، به دلیل افزایش وزن Ball و نیروهای وارد بر Stem و سیت، طراحی شیر اهمیت زیادی دارد. در بسیاری از مدلهای بزرگسایز میتوان از ساختار Trunnion Mounted Ball Valve استفاده کرد؛ البته نوع طراحی باید بر اساس دیتاشیت سازنده مشخص شود.
بال ولو استیل ۳۰۴ و ۳۱۶
انتخاب متریال یکی از مهمترین مراحل در انتخاب بال ولو ۱۶ اینچ استیل است.
استنلس استیل ۳۰۴ برای بسیاری از سرویسهای عمومی صنعتی، آب و محیطهایی که خوردگی شدید ندارند مورد استفاده قرار میگیرد. در شیرهای ریختگی، گرید CF8 معمولاً در خانواده آلیاژی ۳۰۴ قرار میگیرد.
استنلس استیل ۳۱۶ به دلیل داشتن مولیبدن، در بسیاری از محیطهای حاوی کلراید و برخی شرایط خورنده مقاومت بیشتری نسبت به ۳۰۴ دارد. گرید ریختگی متداول این خانواده CF8M است.
با این حال، انتخاب بین بال ولو ۳۰۴ و بال ولو ۳۱۶ باید بر اساس ترکیب شیمیایی سیال، دما، فشار، غلظت کلراید، pH و شرایط واقعی فرایند انجام شود. مقاومت بالاتر یک آلیاژ در یک محیط مشخص به معنی مناسب بودن آن برای تمام سرویسها نیست.
ابعاد فلنج بال ولو ۱۶ اینچ کلاس ۱۵۰
ابعاد اتصال فلنجی بال ولو ۱۶ اینچ کلاس ۱۵۰ باید مطابق استاندارد ASME B16.5 انتخاب شود.
برای NPS 16 کلاس ۱۵۰، قطر خارجی فلنج حدود ۵۹۶٫۹ میلیمتر و قطر دایره پیچها حدود ۵۳۹٫۷۵ میلیمتر است. فلنج دارای ۱۶ سوراخ و پیچکاری اسمی ۱ اینچ است. قطر سوراخ پیچ نیز حدود ۲۸٫۶ میلیمتر در جداول این سایز گزارش شده است.
این ابعاد برای طراحی اسپول، انتخاب فلنج مقابل، تعیین فضای نصب و بررسی دسترسی برای بستن پیچها اهمیت دارند.
Face-to-Face بال ولو ۱۶ اینچ
Face-to-Face به فاصله بین دو سطح انتهایی شیر در راستای خط لوله گفته میشود و یکی از پارامترهای مهم در طراحی پایپینگ است.
برای بال ولو فلنجدار ۱۶ اینچ کلاس ۱۵۰، یک مقدار مرجع حدود ۷۶۲ میلیمتر برای طراحی Full Bore در جداول مرجع Face-to-Face گزارش شده است. با این حال، طراحی واقعی سازنده، نوع Ball، Full Bore یا Reduced Bore بودن و استاندارد محصول میتواند بر طول نهایی شیر تأثیر بگذارد.
به همین دلیل برای ساخت اسپول یا جایگزینی یک شیر موجود، استفاده از مقدار اسمی بهتنهایی کافی نیست و نقشه ابعادی همان مدل شیر باید مبنای نهایی قرار گیرد.
متریال اجزای بال ولو استیل
در شیر توپی استنلس استیل ۱۶ اینچ ممکن است بدنه، Ball، Stem، سیت و اجزای آببندی از متریالهای متفاوتی ساخته شوند.
بدنه میتواند از استیل ۳۰۴ یا ۳۱۶ ساخته شود و در ساخت ریختگی، گریدهای CF8 و CF8M از گزینههای متداول هستند. برای قطعات داخلی نیز متریال بر اساس فشار، دما و نوع سیال انتخاب میشود.
سیتهای PTFE و RPTFE در برخی طراحیها کاربرد دارند، اما محدوده دمایی و سازگاری شیمیایی آنها باید با شرایط سرویس مطابقت داشته باشد.
در سرویسهای دمای بالا یا سیالات خاص، ممکن است به سیستمهای آببندی و سیتهای متفاوتی نیاز باشد. بنابراین مشخصات متریالی باید در دیتاشیت و Material Specification محصول بهصورت دقیق بررسی شود.
قابلیت نصب اکچویتور پنوماتیک و برقی
بال ولو فلنجدار ۱۶ اینچ میتواند در طراحی مناسب به اکچویتور پنوماتیک یا برقی مجهز شود. استفاده از اکچویتور باعث میشود امکان کنترل شیر از راه دور و اتصال آن به سیستم اتوماسیون صنعتی فراهم شود.
اکچویتور پنوماتیک با استفاده از هوای فشرده، گشتاور موردنیاز برای چرخاندن Stem را تأمین میکند و در سیستمهایی که عملکرد سریع موردنیاز است کاربرد دارد.
اکچویتور برقی نیز با موتور الکتریکی شیر را باز و بسته میکند و امکان اتصال به سیستمهایی مانند PLC یا DCS را فراهم میسازد.
برای انتخاب اکچویتور در سایز ۱۶ اینچ، تنها قطر شیر معیار مناسبی نیست. مواردی مانند Breakaway Torque، Running Torque، نوع سیت، فشار خط، دمای کاری، ضریب اصطکاک، نوع Stem، Mounting Interface و Fail Position باید بررسی شوند.
در شیرهای بزرگسایز، مقدار گشتاور واقعی میتواند به فشار سیال و طراحی سیت وابسته باشد؛ بنابراین اطلاعات Torque سازنده باید مبنای سایزینگ اکچویتور قرار گیرد.
کاربرد بال ولو استیل فلنجدار ۱۶ اینچ
بال ولو استیل ۱۶ اینچ کلاس ۱۵۰ در خطوط مختلف صنعتی و فرایندی مورد استفاده قرار میگیرد، از جمله:
- خطوط انتقال آب و سیالات صنعتی
- صنایع نفت و گاز
- پالایشگاهها
- مجتمعهای پتروشیمی
- صنایع شیمیایی
- واحدهای فرایندی
- سیستمهای انتقال مواد مایع
- تأسیسات و یوتیلیتیهای صنعتی
- پروژههای پایپینگ بزرگسایز
- خطوط اتوماتیک مجهز به اکچویتور
- سیستمهای انتقال سیالات خورنده با متریال مناسب
در محیطهایی که سیال دارای کلراید یا مواد خورنده است، انتخاب استیل ۳۱۶ یا CF8M ممکن است مورد بررسی قرار گیرد؛ اما انتخاب نهایی باید بر اساس ترکیب سیال و شرایط عملیاتی انجام شود.
مزایای شیر توپی فلنجدار استیل ۱۶ اینچ
شیر توپی فلنجدار کلاس ۱۵۰ با مکانیزم یکچهارمگرد، امکان قطع و وصل سریع جریان را فراهم میکند. اتصال فلنجی نیز برای نصب شیر در خطوط بزرگسایز و پروژههای پایپینگ صنعتی کاربرد گستردهای دارد.
ویژگیهای مهم این نوع شیر عبارتاند از:
- عملکرد سریع با چرخش ۹۰ درجه
- مناسب برای خطوط با قطر اسمی بالا
- امکان استفاده از طراحی Full Bore
- افت فشار نسبتاً پایین در حالت کاملاً باز
- قابلیت نصب اکچویتور
- امکان انتخاب متریال ۳۰۴ یا ۳۱۶
- قابلیت انتخاب سیت متناسب با سرویس
- اتصال فلنجی استاندارد
- مناسب برای بسیاری از خطوط صنعتی و فرایندی
- امکان استفاده از طراحی Trunnion Mounted در مدلهای مناسب
در سایز ۱۶ اینچ، استفاده از طراحی Trunnion Mounted میتواند در برخی مدلها برای مدیریت نیروهای وارد بر Ball و سیت مورد توجه قرار گیرد. با این حال، ساختار داخلی هر شیر باید از روی مشخصات فنی همان محصول تعیین شود.
استانداردهای بال ولو کلاس ۱۵۰
در انتخاب بال ولو استیل ۱۶ اینچ کلاس ۱۵۰، استانداردهای ASME B16.5، ASME B16.10 و ASME B16.34 اهمیت ویژهای دارند.
ASME B16.5 ابعاد فلنجهای NPS 16 کلاس ۱۵۰ را مشخص میکند. قطر خارجی فلنج در این سایز حدود ۵۹۶٫۹ میلیمتر و Bolt Circle حدود ۵۳۹٫۷۵ میلیمتر است و فلنج دارای ۱۶ پیچ ۱ اینچی است.
ASME B16.10 برای ابعاد Face-to-Face و End-to-End شیرها استفاده میشود و در طراحی پایپینگ، ساخت اسپول و جایگزینی شیر اهمیت دارد. برای بال ولو NPS 16 کلاس ۱۵۰، مقدار مرجع ۷۶۲ میلیمتر در یک جدول ابعادی Full Bore گزارش شده است.
ASME B16.34 نیز از استانداردهای مهم مربوط به شیرهای صنعتی است و الزامات مرتبط با طراحی، فشار-دما و متریال شیر را پوشش میدهد.
در پروژههای نفت، گاز و خطوط انتقال ممکن است استانداردهایی مانند API 6D و الزامات اختصاصی تست و بازرسی نیز موردنیاز باشند. بنابراین استانداردهای نهایی باید با Specification پروژه و دیتاشیت تجهیز تطبیق داده شوند.
نکات انتخاب بال ولو ۱۶ اینچ
برای انتخاب صحیح بال ولو استیل فلنجدار کلاس ۱۵۰ سایز ۱۶ اینچ بهتر است موارد زیر بررسی شوند:
- سایز خط و DN/NPS.
- فشار و دمای طراحی.
- فشار و دمای واقعی سرویس.
- نوع و ترکیب شیمیایی سیال.
- انتخاب استیل ۳۰۴ یا ۳۱۶٫
- انتخاب CF8 یا CF8M در صورت استفاده از بدنه ریختگی.
- Full Bore یا Reduced Bore بودن شیر.
- نوع سیت و محدوده دمایی مجاز آن.
- نوع طراحی Floating یا Trunnion Mounted.
- Face-to-Face موردنیاز خط.
- گشتاور واقعی شیر.
- نوع اکچویتور پنوماتیک یا برقی.
- فضای موردنیاز برای نصب و تعمیرات.
- مشخصات فلنج مقابل.
- الزامات تست و بازرسی پروژه.
ابعاد فلنج NPS 16 کلاس ۱۵۰ مانند قطر خارجی ۵۹۶٫۹ میلیمتر و Bolt Circle حدود ۵۳۹٫۷۵ میلیمتر بر اساس جداول ASME B16.5 هستند. در مقابل، ارتفاع و وزن بال ولو به طراحی بدنه، نوع Ball، متریال، سیت، سازنده و تجهیزات جانبی وابسته است؛ بنابراین مقادیر جدول برای برآورد اولیه هستند و نقشه ابعادی و دیتاشیت سازنده باید مرجع نهایی ساخت و نصب باشد.
