بررسی صافی استنلس استیل کلاس ۸۰۰؛ مشخصات و کاربردها
صافی استنلس استیل کلاس ۸۰۰ یکی از تجهیزات مهم برای حذف ذرات جامد، براده، رسوبات و آلودگیهای موجود در سیال است که معمولاً در خطوط فرایندی با فشار و دمای نسبتاً بالا مورد استفاده قرار میگیرد. این تجهیز با قرار گرفتن در مسیر لولهکشی، از ورود ذرات ناخواسته به پمپها، شیرآلات، مبدلهای حرارتی، تجهیزات اندازهگیری و سایر اجزای حساس جلوگیری میکند.

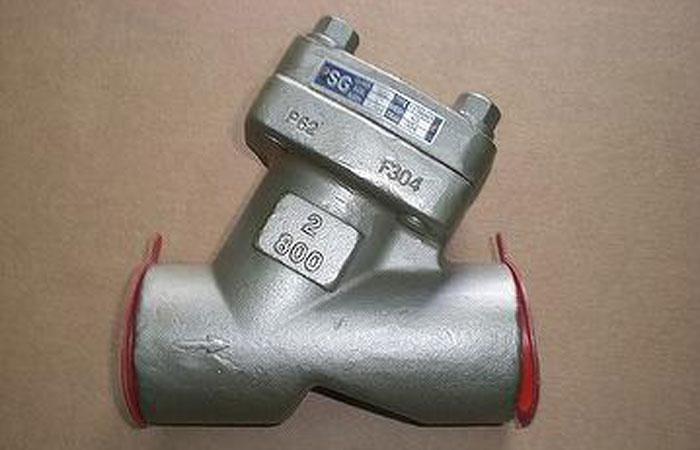

در بسیاری از مدلهای صنعتی، صافی کلاس ۸۰۰ بهصورت Y-Type Strainer طراحی میشود و بدنه آن میتواند از فولاد فورج یا استنلس استیل ساخته شود. مدلهای استنلس استیل نیز با متریالهایی مانند ۳۰۴، ۳۱۶ و گریدهای کمکربن ۳۰۴L و ۳۱۶L تولید میشوند. بسته به طراحی، اتصال میتواند دندهای یا ساکتولد باشد. نمونههای صنعتی کلاس ۸۰۰ در سایزهای کوچک، معمولاً برای خطوطی که فشار، دما و قابلیت اطمینان اهمیت زیادی دارند، انتخاب میشوند.
نکته مهم این است که Class 800 را نباید صرفاً معادل فشار کاری ثابت ۸۰۰ psi در همه شرایط دانست. مقدار فشار مجاز به متریال، دمای سیال، استاندارد طراحی و مشخصات سازنده بستگی دارد. برای مثال، یک نمونه Y-Strainer فورج کلاس ۸۰۰ برای سرویسهای فشار و دمای بالا، فشار مشخصی را در دمای مرجع اعلام میکند؛ بنابراین برای انتخاب نهایی باید به دیتاشیت همان محصول مراجعه کرد.
صافی استنلس استیل کلاس ۸۰۰ چیست؟
صافی یا Strainer تجهیزی مکانیکی است که بدون نیاز به فرایند پیچیده فیلتراسیون، ذرات جامد موجود در مسیر جریان را جدا میکند. برخلاف برخی فیلترهای دقیق، هدف اصلی صافی محافظت از تجهیزات پاییندست و جلوگیری از ورود آلودگیهای نسبتاً درشت به داخل سیستم است.
در مدل Y شکل، جریان از بدنه عبور کرده و ذرات روی توری یا Screen قرار میگیرند. پس از افزایش میزان آلودگی، صافی باید باز شده و توری آن تمیز شود. بعضی مدلها نیز دارای مسیر تخلیه یا Blow-off هستند که امکان خارج کردن رسوبات بدون باز کردن کامل مجموعه را فراهم میکند.
ساختار صافی کلاس ۸۰۰
ساختار این تجهیز نسبتاً ساده است، اما هر قطعه نقش مهمی در عملکرد و آببندی دارد.
بدنه
بدنه اصلی محل عبور سیال و نصب توری است. در مدلهای صنعتی، استفاده از فولاد فورج یا استنلس استیل باعث میشود تجهیز برای سرویسهای فشار و دمای بالا مناسب باشد.
در برخی مدلها، بدنه و درپوش از گریدهایی مانند F304 یا F316 ساخته میشوند. انتخاب بین این متریالها باید بر اساس نوع سیال و شرایط خوردگی انجام شود.
توری یا Screen
توری مهمترین بخش صافی است و وظیفه جدا کردن ذرات را بر عهده دارد. جنس Screen در بسیاری از محصولات از استنلس استیل انتخاب میشود.
اندازه سوراخ یا مش توری مستقیماً روی میزان فیلتراسیون و افت فشار اثر میگذارد. به همین دلیل، انتخاب توری بسیار ریز همیشه به معنای انتخاب بهتر نیست؛ زیرا با افزایش گرفتگی، افت فشار نیز بیشتر میشود.
برای نمونه، در یک صافی Y کلاس ۸۰۰، اندازه دهانه Screen حدود ۰٫۸ تا ۰٫۹ میلیمتر اعلام شده است، در حالی که برخی سازندگان گزینههای مختلفی برای اندازه بازشو ارائه میکنند.
درپوش
درپوش برای دسترسی به توری استفاده میشود. در طراحیهای قابل سرویس، پس از بسته شدن درپوش باید آببندی بهدرستی انجام شود تا نشتی در محل اتصال ایجاد نشود.
گسکت و آببندی
نوع گسکت به دما، فشار و نوع سیال بستگی دارد. در برخی طراحیهای صنعتی از ترکیب استنلس استیل و گرافیت استفاده میشود و در برخی صافیهای دیگر PTFE به کار میرود. بنابراین انتخاب گسکت باید همراه با بررسی شرایط سرویس انجام شود.
مسیر تخلیه
بعضی مدلها دارای Drain یا Blow-off Plug هستند. این بخش برای تخلیه رسوبات جمعشده در محفظه صافی کاربرد دارد و میتواند عملیات نگهداری را سادهتر کند.
مشخصات فنی مهم
مشخصات دقیق هر صافی باید از روی پلاک، کاتالوگ یا دیتاشیت سازنده بررسی شود. جدول زیر مهمترین پارامترهایی را که هنگام خرید باید کنترل شوند نشان میدهد:
| مشخصه | محدوده یا گزینه متداول | اهمیت |
|---|---|---|
| نوع صافی | Y-Type، در برخی طراحیها T-Type | تعیین ساختار و نحوه نصب |
| کلاس فشار | Class 800 | مناسب برای سرویسهای فشار بالاتر |
| متریال بدنه | F304، F316، F304L، F316L و… | مقاومت مکانیکی و خوردگی |
| جنس توری | SS304، SS316 و… | مقاومت در برابر خوردگی | اتصال | Threaded، NPT، BSPT، Socket Weld | سازگاری با خط لوله | سایز | معمولاً سایزهای کوچک تا حدود ۲ یا ۳ اینچ | متناسب با قطر خط | مش یا Aperture | بسته به طراحی | تعیین میزان جداسازی ذرات | گسکت | PTFE، Graphite و ترکیبات مختلف | آببندی | دمای کاری | وابسته به متریال و طراحی | تعیین فشار مجاز در دما | Drain/Blow-off | دارد یا ندارد | سهولت تخلیه و تمیزکاری |
در یک نمونه صنعتی، صافی Y کلاس ۸۰۰ از سایز ۱/۲ تا ۲ اینچ، با اتصال رزوهای یا ساکتولد و گزینههای مختلف متریال عرضه شده است.
اتصال صافی استنلس استیل کلاس ۸۰۰
انتخاب نوع اتصال یکی از نکات مهم هنگام سفارش است. دو مدل رایج در این رده عبارتاند از:
صافی دندهای
مدل Threaded برای خطوط سایز کوچک کاربرد زیادی دارد و میتواند با رزوه NPT یا استانداردهای رزوه دیگر تولید شود. برای نمونه، ASME B1.20.1 استاندارد متداول رزوه NPT است.
مزیت اصلی اتصال دندهای، نصب نسبتاً ساده و امکان باز کردن مجموعه برای سرویس است.
صافی ساکتولد
در Socket Weld، لوله داخل سوکت بدنه قرار گرفته و اتصال توسط جوش انجام میشود. این روش برای برخی خطوط فشار و دمای بالاتر مناسبتر است و در محصولات کلاس ۸۰۰ نیز بهعنوان یکی از گزینههای اتصال دیده میشود.
بنابراین نمیتوان گفت اتصال دندهای یا ساکتولد بهصورت مطلق بهتر است؛ انتخاب باید براساس طراحی پایپینگ و مشخصات خط انجام شود.
تفاوت ۳۰۴ و ۳۱۶ در صافی استنلس استیل
در پروژههای صنعتی، گرید استنلس استیل اهمیت زیادی دارد.
۳۰۴ برای بسیاری از سرویسهای عمومی انتخاب مناسبی است و در محیطهای معمولی مقاومت خوردگی مطلوبی دارد.
۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیطهای خورنده عملکرد بهتری نسبت به ۳۰۴ دارد و در سرویسهایی که کلراید یا عوامل خورنده بیشتری وجود دارند، میتواند گزینه مناسبتری باشد.
با این حال، انتخاب ۳۱۶ صرفاً به دلیل «استیل بهتر» بودن منطقی نیست. باید ترکیب شیمیایی سیال، دما، غلظت مواد خورنده و شرایط کاری بررسی شود.
صافی Y چه مزیتی دارد؟
طراحی Y شکل باعث میشود مسیر عبور سیال نسبتاً فشرده باقی بماند و توری در یک محفظه جانبی قرار گیرد. این ساختار در خطوط سایز کوچک و سرویسهای فشار بالا بسیار رایج است.
از مزایای اصلی این طراحی میتوان به موارد زیر اشاره کرد:
- ابعاد نسبتاً جمعوجور
- مناسب برای خطوط کوچک
- امکان سرویس و تمیزکاری توری
- قابلیت استفاده در خطوط فشار و دمای بالا، در صورت تأیید سازنده
- امکان استفاده از Screenهای مختلف
- قابلیت نصب Drain یا Blow-off در برخی مدلها
- حفاظت از تجهیزات پاییندست
سازندگان صنعتی نیز یکی از مزایای Y-Strainer را مسیر جریان مناسب و کاهش افت فشار نسبت به طراحیهای نامناسب عنوان میکنند. البته افت فشار واقعی به سایز، دبی، نوع سیال و وضعیت تمیزی توری بستگی دارد.
صافی کلاس ۸۰۰ در چه سیستمهایی استفاده میشود؟
کاربرد این تجهیز محدود به یک صنعت خاص نیست. مهمترین موارد استفاده شامل موارد زیر است:
صنایع نفت، گاز و پتروشیمی
در خطوط فرایندی، صافی میتواند از تجهیزات حساس در برابر ذرات جامد و آلودگیهای ناشی از عملیات نصب یا تعمیرات محافظت کند.
نیروگاه و سیستمهای بخار
مدلهای فورج کلاس ۸۰۰ برای برخی سرویسهای بخار و آب تغذیه بویلر مورد استفاده قرار میگیرند. برای چنین سرویسهایی، بررسی همزمان فشار، دما و متریال ضروری است.
پالایشگاه
در خطوط فرایندی و تجهیزات جانبی پالایشگاه، استفاده از صافی قبل از تجهیزات حساس میتواند احتمال آسیب ناشی از ذرات خارجی را کاهش دهد.
صنایع شیمیایی
در این کاربردها، انتخاب متریال اهمیت ویژهای دارد؛ زیرا سازگاری استنلس استیل ۳۰۴ یا ۳۱۶ با سیال باید پیش از خرید بررسی شود.
خطوط آب و سیالات صنعتی
در سیستمهای آب صنعتی، خنککاری و برخی مدارهای فرایندی نیز از Y-Strainer برای جلوگیری از ورود ذرات به پمپ، شیر یا تجهیزات اندازهگیری استفاده میشود.
تأثیر مش توری بر عملکرد صافی
یکی از اشتباهات رایج، انتخاب توری با بیشترین میزان فیلتراسیون بدون توجه به افت فشار است.
هرچه سوراخهای توری کوچکتر باشند، توانایی جداسازی ذرات ریز بیشتر میشود؛ اما در مقابل، احتمال گرفتگی و افزایش افت فشار نیز بیشتر خواهد شد.
بنابراین بهتر است اندازه Screen براساس حساسیت تجهیز پاییندست انتخاب شود. اگر پمپ یا شیر فقط به محافظت در برابر ذرات درشت نیاز دارد، استفاده از توری بسیار ریز ممکن است تنها باعث افزایش دفعات سرویس شود.
استانداردهای مهم
استانداردهای مورد استفاده به نوع طراحی و اتصال صافی بستگی دارند. در محصولات کلاس ۸۰۰ فورج، برخی سازندگان به طراحی مطابق الزامات ASME B16.34 و ضخامت بدنه مطابق الزامات API 602 اشاره میکنند. برای اتصال NPT نیز ASME B1.20.1 یکی از مراجع رایج است.
با این حال، نباید استانداردهای یک محصول را به تمام صافیهای کلاس ۸۰۰ تعمیم داد. مشخصات واقعی باید از دیتاشیت همان مدل بررسی شود.
هنگام خرید صافی استنلس استیل کلاس ۸۰۰ چه مواردی را بررسی کنیم؟
قبل از سفارش بهتر است اطلاعات زیر مشخص باشد:
- سایز اسمی خط
- نوع سیال
- فشار و دمای کاری
- کلاس فشار مورد نیاز
- گرید بدنه؛ مانند ۳۰۴، ۳۱۶ یا گریدهای دیگر
- جنس Screen
- اندازه مش یا Aperture
- نوع اتصال؛ NPT، BSPT یا Socket Weld
- جهت نصب
- وجود یا عدم وجود Drain
- نوع گسکت
- استاندارد طراحی و تست
- برند و کشور سازنده
- گواهی متریال در صورت نیاز پروژه
این اطلاعات بهخصوص در پروژههای نفت، گاز، پتروشیمی و نیروگاهی اهمیت زیادی دارند؛ زیرا انتخاب صافی تنها براساس سایز و کلاس فشار میتواند باعث انتخاب نادرست شود.
نگهداری و تمیزکاری
صافی حتی اگر بهدرستی انتخاب شده باشد، در صورت عدم سرویس منظم میتواند باعث افزایش افت فشار شود.
زمان تمیزکاری به میزان آلودگی سیال بستگی دارد. افزایش اختلاف فشار دو طرف صافی یکی از نشانههایی است که میتواند نشاندهنده گرفتگی Screen باشد.
در زمان سرویس باید:
- خط ایزوله و در صورت نیاز تخلیه فشار شود.
- درپوش با ابزار مناسب باز شود.
- توری از نظر پارگی و تغییر شکل بررسی شود.
- رسوبات کاملاً پاک شوند.
- گسکت در صورت آسیب تعویض شود.
- توری در جای صحیح خود قرار گیرد.
- پس از بستن درپوش، آببندی کنترل شود.
برای مدلهایی که دارای Blow-off هستند، امکان تخلیه رسوبات نیز وجود دارد؛ البته نحوه استفاده از این مسیر باید مطابق دستورالعمل سازنده انجام شود.
قیمت صافی استنلس استیل کلاس ۸۰۰
قیمت این تجهیز به چند عامل اصلی وابسته است و نمیتوان یک قیمت ثابت برای تمام مدلها در نظر گرفت. مهمترین عوامل عبارتاند از:
- گرید استنلس استیل
- سایز
- نوع اتصال
- فورج یا ریختهگری بودن بدنه
- نوع و اندازه Screen
- برند
- نوع گسکت
- استاندارد طراحی
- وجود Drain یا Blow-off
- مدارک و گواهیهای مورد نیاز پروژه
برای مثال، صافی استنلس استیل ۳۱۶ با توری ۳۱۶ و اتصال NPT از نظر قیمت با مدلهای سادهتر ۳۰۴ یکسان نخواهد بود.
صافی کلاس ۸۰۰؛ انتخابی که باید با شرایط خط هماهنگ باشد
صافی استنلس استیل کلاس ۸۰۰ زمانی ارزش واقعی خود را نشان میدهد که کلاس فشار، متریال، توری و نوع اتصال متناسب با شرایط واقعی خط انتخاب شوند. طراحی Y-Type در سایزهای کوچک، گزینهای رایج برای سرویسهای صنعتی است و مدلهای مختلف آن میتوانند با بدنه F304، F316 یا سایر گریدهای مهندسی تولید شوند.
در نهایت، Class 800 بهتنهایی برای انتخاب صافی کافی نیست. فشار و دمای کاری، نوع سیال، میزان ذرات، اندازه مش، استاندارد اتصال و جنس بدنه باید همزمان بررسی شوند. همین جزئیات است که یک صافی مناسب برای سرویس صنعتی را از یک محصول صرفاً مشابه از نظر ظاهری متمایز میکند.
