شیر پروانه ای ویفری

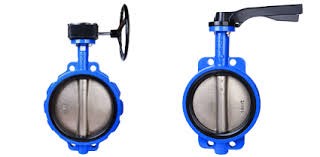

فروش و قیمت انواع شیر پروانه ای ویفری اهرمی در انواع موتوردار و دستی جهت کلیه مصارف صنعتی و کشاورزی در انواع برندها

شیرهای پروانه ای ویفری دارای گوشواره هایی در بالا و پایین میباشند که صرفا جهت نگهداشتن شیر در هنگام اتصال به فلنجها از آن استفاده میشود .این شیرهای پروانه ای به شیرهای پروانه ای گوشواره ای نیز مشهور میباشند. شیرهای پروانه ای ویفری دارای دو نوع سیت میباشند که یا کرومی هستند یعنی از جنس چدن با روکش کروم و یا به صورت دیسک استیل که در متریالهای ۳۱۶ و ۳۰۴ جهت مصارف دارای سیال اسیدی که دارای خورندگی میباشند.این شیرها دارای لاینری از جنس EPDM که نوعی لاستیک با تحمل درجه حرارت حداکثر ۱۰۰ درجه میباشد هستند .شفت وسط و یا محور اصلی این شیرها از جنس استیل میباشد و این متریال به جهت طول عمر بالای شیرهای پروانه ای لازم میباشد. شیرهای پروانه ای ویفری این مجموعه بازرگانی در انواع اهرمی و گیربکسی و در فشارهای کاری PN 16  /CL 150 به صورت فولادی با الیاژ A216  و چدنی با آلیاژهای GG25/ GGG40 موجود و قابل عرضه میباشد .شیر پروانه ای ویفری نوعی از شیر های قطع و وصل جریان سیالات می باشد. ساز و کار این نوع شیر که با نام شیر پروانه ای بدون فلنج نیز شناخته می شود، این گونه است که بین دو فلنج نصب شده و سپس مورد استفاده قرار می گیرند. مدل لاگ این شیر ها هنگام نصب در انتهای خط کاربرد دارد.

توضیحات تکمیلی پیرامون شیر پروانه ای ویفری

شیر پروانه ای ویفری یا بدون فلنج، برای قرار گرفتن بین فلنج هایی که  سوراخ کاری آنها تحت استاندارد DIN EN 1092-1  بوده و همینطور آن دسته از فلنج هایی که فشار کاری آن ها در بازه ی   CLASS – ۱۵۰ ANSI   یا Bar16 قرار دارد مناسب می باشد. لازم به ذکر است که این محصول از سایز ۳۰۰به بالا قابل سفارش است. شیر پروانه ای ویفری به گونه ای طراحی شده است که در مواقع باز بودن، پروانه کاملا در وسط قرار گرفته و بهترین موقعیت را برای عبور جریان با حداقل افت فشار فراهم می کند. قبل از شروع به کار لازم است لاستیک آب بندی به شکل حرف  U ، در قسمت داخل و دو طرف بدنه قرار بگیرد. این لاستیک قابل تعویض بوده و در هر دو سمت پروانه آب بندی مطمئنی را انجام می دهد.

نکته: این شیرها نیازی به واشر آببندی (گسکت) نداشته و استفاده از واشر آببندی عملکرد شیر را با مشکل رو به رو می کند.

گستره کاربرد شیر پروانه ای ویفری

شیر پروانه ای ویفری به منظور قطع و وصل کردن و یا کنترل جریان سیال به کار برده می شود. در صورتی که سیال مورد نظر آب بود، می توان تا دمای ۸۰ درجه و همچنین حداکثر سرعت معادل ۳m/s  برای عبور در مسیر شیر پروانه ای ویفری استفاده نمود.

مزایای استفاده از شیر پروانه ای ویفری

استفاده از شیر پروانه ای ویفری در مقایسه با سایر نمونه های مشلبه که تا کنون تولید شده و در بازار موجود هستند، دارای مزایای منحصر به فردی است. در ادامه ی مطلب به بررسی این مزایا پرداخته شده است.

  • افت بسیار کم
  • یاتاقان بندی بدنه و دیسک به صورت هم مرکز(centric) به وسیله ی سه عدد بوش بدون نیاز به تعویض (Maintenance-Free)تامین می گردد
  • سهولت در تعویض کردن لاستیک آب بندی
  • وجود آب دبندی مناسب از دو طرف دیسک
  • شیر پروانه ای ویفری به دلیل قیمت مناسب و ابعاد کوچک و سبک آن می تواند جایگزین مناسبی برای شیرهای کشویی در موتور خانه ها باشند.
  • نصب و راه اندازی این شیر ها به توجه به وزن کمشان، بسیار آسان تر از نمونه های مشابه آن است.
  • آب بندی انجام شده حول محور به گونه ای است که ازتماس یاتاقان با آب جلوگیری کرده و در نتیجه مانع سفت شدن در اثر رسوب گذاری در بلند مدت می شود.
  • قابلیت نصب در تمامی حالات (افقی، عمودی و تحت زاویه)
  • قابلیت نصب محرک الکتریکی، هیدرولیکی و پنوماتیکی بر روی شیر
  • انجام تست نهایی طبق استاندارد ISO 5208 یا DIN EN12266
  • تعییناندازه ی پیشانی تا پیشانی شیر(Face to Face) طبق استاندارد DIN EN558-1, Series20 یا ISO 5752
  • طراحی شده به گونه ای که برای نصب روی فلنج های ساخته شده طبق استاندارد DIN 2501) DIN EN 1092-2معادل ISO 7005-2) مناسب می باشد
  • ماشین کاری در قسمت نشیمن محرک شیر طبق استاندارد ISO 5210
  • ماشین کاری در قسمت نشیمن گیربکس شیر طبق استاندارد ISO 5211
  • انجامآب بندی کامل در قسمت های گیربکس، محرک هیدرولیک و پنوماتیک. این آب بندی به گونه است که در حالت استغراق کامل نیز آب به داخل سیستم وارد نمی شود.
  • استفاده از آلیاژ استنلس استیل در تمامی پیچ و مهره های شیر که با آب در تماس هستند

شیر پروانه ای ویفری در چه سایز هایی ارائه می شود؟

شیر پروانه ای ویفری (یا باترفلای ولو ها) از سایزهای:

  • ۲ اینچ یا ۵۰ میلیمتر الی سایزهای ۶۰۰ و بالاتر تولید تولید شده و به بازار صنایع عرضه می شود.

پوشش رنگی شیر پروانه ای ویفری به چه صورتی است؟

از آن جایی که این ابزار با سیالات مختلفی از جمله آب در تماس خواهد بود، لازم است تا پوشش رنگی مناسبی نیز بر روی آن اجرا شود. لذا پوشش رنگ شیر پروانه ای ویفری از رنگ پودری کوره ای با مکانیزم پاشش الکترواستاتیک می باشد. در نتیجه عمر مفید محصول نیز در بلند مدت افزایش می یابد.

انواع مختلف شیر پروانه ای ویفری

همانطور که پیش تر نیز بیان شد،  از شیر پروانه ای ویفری در جهت قطع  وصل یا کنترل جریان سیالات مختلف استفاده می شود. انواع مختلفی که در این محصول موجود است، باعث شده تا در  سیستم های گوناگونی نیز کاربرد فراوان داشته باشد. لازم به ذکر است که برای یافتن نوع شیر مناسب با کار خود، ضروری است تا با در نظر گرفتن نوع فشار و دمای سیال جاری در مسیر، و همچنین مشورت با کارشناسان فروش این محصول بهترین انتخاب را داشته باشید. ما نیز در این قسمت از مطلب قصد داریم برای آشنایی بیشتر شما با این شیر، انواع مختلف آن را معرفی نماییم:

  • شیر پروانه ای ویفری پلیمری
  • شیر پروانه ای ویفری تمام استیل
  • شیر پروانه ای ویفری چدنی دسته اهرمی
  • شیر پروانه ای ویفری چدنی گیربکس دار
  • شیر پروانه ای ویفری با عمل گر برقی
  • شیر پروانه ای ویفری با عمل گر پنوماتیک

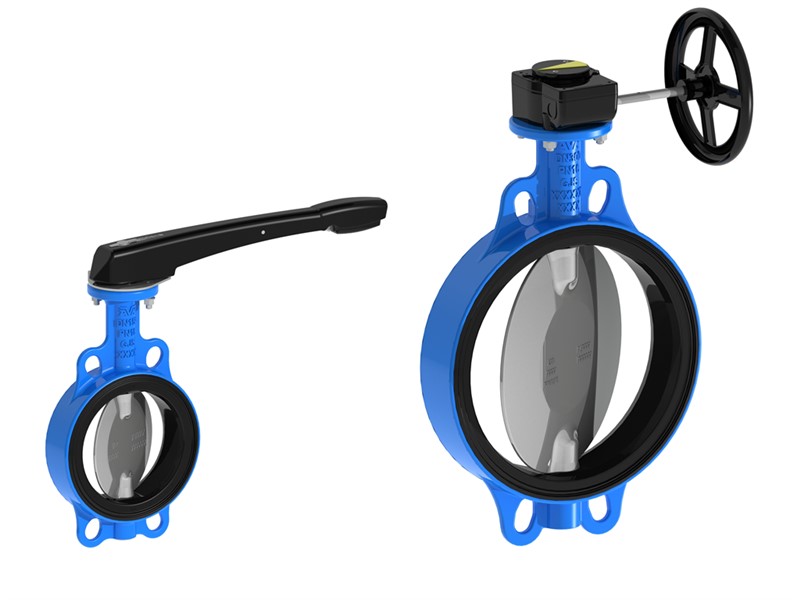

شیر پروانه ای ویفری

جدول فنی شیر پروانه ای ویفری

برای سهولت بیشتر در آشنایی با شیر پروانه ای ویفری بر آن شدیم تا خصوصیات این محصول را به صورت تیتر وار در جدولی به نمایش بگذاریم.

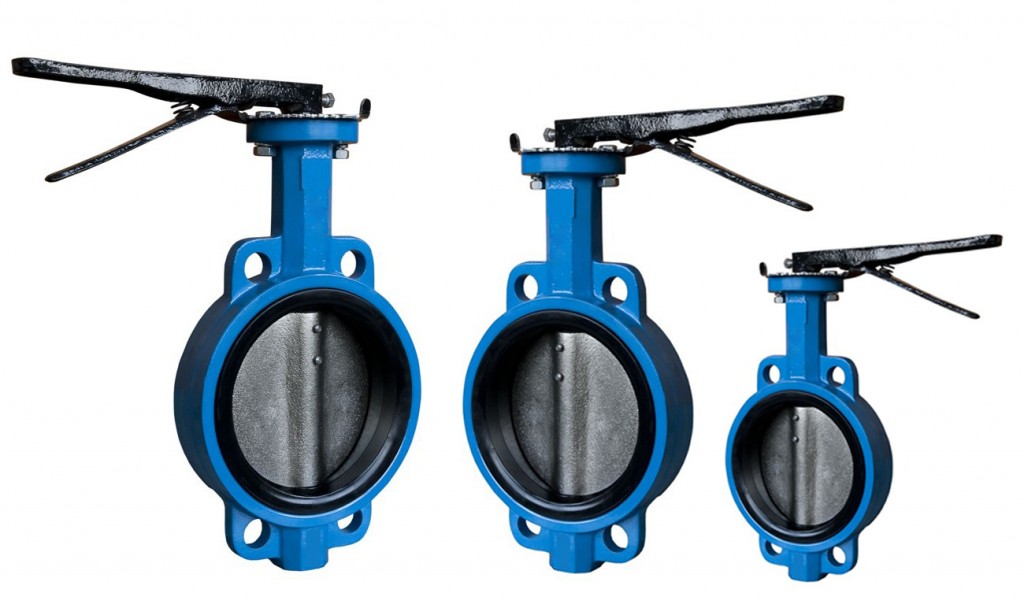

شیر پروانه ای ویفری

محیط (سیال عامل) آب
نوع عمل گر دستی، هیدرولیکی و پنوماتیکی
زمینه ی کاربرد شبکه ی آب رسانی
گروه بندی شیر قطع و وصل
جنس بدنه چدنی
ضخامت شیر ضخامت کم شیر مطابق با استاندارد  ISO  ۵۷۵۲  سری ۲۰






مزایا

v    لاستیک آب بندی داخل بدنه به آسانی قابل استفاده می باشد

v    امکان نصب شیر در تمامی  حالت ها  (عمودی افقی مایل ) وجود دارد

v    افت فشار اندکی را موجب می  شود

v    آببندی از هر دو سمت پروانه به خوبی انجام می گیرد



شیر پروانه‌ای ویفری یک نوع شیر کنترل است که به طور گسترده در صنایع مختلف برای تنظیم جریان سیالات و گازها مورد استفاده قرار می‌گیرد. این شیرها به دلیل طراحی خاص و کاربری ساده خود، محبوبیت زیادی دارند. در ادامه، توضیح کاملی در مورد شیر پروانه‌ای ویفری، کاربردها، مزایا، معایب، و ویژگی‌های آن خواهیم داد.

طراحی و ساختار شیر پروانه‌ای ویفری

شیر پروانه‌ای ویفری به طور خاص برای کنترل جریان در سیستم‌های لوله‌کشی طراحی شده است. این شیر شامل یک دیسک یا پروانه است که به صورت عمودی در مسیر جریان قرار دارد. پروانه به محور متصل است و با چرخش آن، جریان سیال کنترل می‌شود. این نوع شیر به دلیل ساختار ساده‌اش، در مقایسه با دیگر انواع شیرهای کنترل، هزینه کمتری دارد و در بسیاری از کاربردهای صنعتی استفاده می‌شود.

مکانیزم عملکرد شیر پروانه‌ای ویفری

شیر پروانه‌ای ویفری به صورت عمده برای تنظیم و کنترل جریان سیالات مورد استفاده قرار می‌گیرد. زمانی که شیر در حالت بسته قرار می‌گیرد، پروانه به طور کامل مسیر جریان را مسدود می‌کند. با چرخش پروانه، این شیر می‌تواند جریان سیال را تنظیم کرده و میزان آن را به دقت کنترل کند. این شیرها به طور معمول برای کار با گازها، مایعات و حتی برخی از مواد غلیظ مناسب هستند.

کاربردهای شیر پروانه‌ای ویفری

شیرهای پروانه‌ای ویفری به دلیل طراحی ساده و کاربردی، در بسیاری از صنایع مورد استفاده قرار می‌گیرند. از جمله مهم‌ترین کاربردهای این شیرها می‌توان به موارد زیر اشاره کرد:

  1. صنعت آب و فاضلاب: در سیستم‌های آب و فاضلاب برای کنترل جریان آب و فاضلاب استفاده می‌شوند. این شیرها می‌توانند در اندازه‌های مختلف برای تنظیم جریان در خطوط انتقال و توزیع آب به کار روند.

  2. صنعت نفت و گاز: در صنعت نفت و گاز برای کنترل جریان مواد مختلف، از جمله گازها و مایعات، در خطوط انتقال و پمپاژ استفاده می‌شود.

  3. صنعت غذایی و دارویی: در خطوط تولید مواد غذایی و دارویی که نیاز به کنترل دقیق جریان مواد دارند، از شیر پروانه‌ای ویفری برای حفظ کیفیت و دقت فرآیند استفاده می‌شود.

  4. صنایع شیمیایی: در صنایع شیمیایی برای تنظیم جریان مواد شیمیایی مختلف به کار می‌روند. این شیرها می‌توانند در برابر مواد خورنده و دماهای بالا مقاوم باشند.

مزایای شیر پروانه‌ای ویفری

شیر پروانه‌ای ویفری مزایای زیادی دارد که باعث محبوبیت آن در صنایع مختلف شده است. برخی از این مزایا عبارتند از:

  1. هزینه پایین: شیرهای پروانه‌ای ویفری معمولاً هزینه کمتری نسبت به دیگر انواع شیرها دارند و این امر باعث می‌شود که برای استفاده در پروژه‌های بزرگ و سیستم‌های صنعتی به صرفه‌تر باشند.

  2. عملکرد سریع و کارآمد: این شیرها به سرعت عمل می‌کنند و به راحتی می‌توانند جریان سیال را کنترل کنند.

  3. فضای کمتر: شیرهای پروانه‌ای ویفری معمولاً اندازه کوچکتری دارند و فضای کمتری در سیستم‌های لوله‌کشی اشغال می‌کنند.

  4. نگهداری آسان: شیرهای پروانه‌ای نیاز به نگهداری و تعمیرات پیچیده ندارند و معمولا به سادگی قابل تعمیر و نگهداری هستند.

  5. مقاومت بالا: این شیرها به دلیل طراحی ویژه خود می‌توانند در برابر فشارهای بالا، دماهای مختلف و حتی برخی از مواد شیمیایی مقاوم باشند.

معایب شیر پروانه‌ای ویفری

اگرچه شیر پروانه‌ای ویفری مزایای زیادی دارد، اما برخی از معایب آن نیز وجود دارد که باید در هنگام انتخاب این شیرها مد نظر قرار گیرد. این معایب عبارتند از:

  1. محدودیت در کنترل دقیق جریان: در مقایسه با شیرهای دیگر مانند شیرهای گلوب، شیرهای پروانه‌ای ویفری ممکن است کنترل دقیقی بر جریان نداشته باشند و این ممکن است در برخی از کاربردهای خاص مشکل‌ساز شود.

  2. مقاومت در برابر جریان‌های متغیر: این شیرها معمولاً برای جریان‌های ثابت طراحی شده‌اند و در برابر تغییرات سریع جریان ممکن است عملکرد مناسبی نداشته باشند.

  3. محدودیت در فشار و دما: شیرهای پروانه‌ای ویفری معمولاً برای سیستم‌هایی با فشار و دمای بالا مناسب نیستند. این شیرها بیشتر برای کاربردهایی با فشار متوسط و دمای معمولی به کار می‌روند.

جمع‌بندی

شیر پروانه‌ای ویفری یک شیر کنترل کارآمد و مقرون به صرفه است که در صنایع مختلف مانند آب و فاضلاب، نفت و گاز، صنایع غذایی، دارویی و شیمیایی کاربرد دارد. این شیرها به دلیل طراحی ساده و عملکرد مؤثر خود شناخته شده‌اند و در شرایط مختلف می‌توانند جریان سیالات را به راحتی کنترل کنند. با این حال، ممکن است در شرایط خاصی که نیاز به کنترل دقیق‌تر یا مقاومت در برابر فشار و دمای بالا وجود دارد، گزینه‌های دیگری مناسب‌تر باشند.
