اتصالات چدن داکتیل؛ انواع، مشخصات فنی و کاربردها
اتصالات چدن داکتیل از تجهیزات مهم در اجرای شبکههای انتقال و توزیع آب، فاضلاب و برخی خطوط صنعتی هستند. این اتصالات برای تغییر مسیر، ایجاد انشعاب، تغییر قطر، اتصال لولهها و ارتباط خط لوله با شیرآلات و تجهیزات مختلف مورد استفاده قرار میگیرند.
چدن داکتیل یا Ductile Iron به دلیل استحکام مکانیکی مناسب، مقاومت قابلتوجه در برابر فشار و قابلیت تولید قطعات متنوع، در ساخت اتصالات خطوط لوله کاربرد گستردهای دارد. اتصالات این جنس معمولاً بهصورت فلنجی یا در برخی طراحیها با سیستمهای اتصال مکانیکی و مهاری تولید میشوند.
انتخاب اتصال مناسب تنها بر اساس جنس آن انجام نمیشود و عواملی مانند قطر لوله، فشار کاری، نوع اتصال، نوع سیال، استاندارد تولید، پوشش سطحی و شرایط نصب نیز باید در نظر گرفته شوند.
اتصالات چدن داکتیل چیست؟
اتصالات چدن داکتیل قطعاتی هستند که از چدن نشکن ساخته شده و برای ایجاد تغییرات مختلف در مسیر لولهکشی استفاده میشوند.
ساختار چدن داکتیل با چدن خاکستری معمولی تفاوت دارد. وجود گرافیت کروی در ساختار این ماده باعث افزایش شکلپذیری و چقرمگی آن نسبت به چدن خاکستری میشود و امکان استفاده از آن را در خطوط تحت فشار فراهم میکند.
این اتصالات میتوانند برای خطوط آب آشامیدنی، آب خام، فاضلاب و برخی کاربردهای صنعتی طراحی شوند؛ البته نوع پوشش داخلی و خارجی و استاندارد محصول باید با نوع سرویس مطابقت داشته باشد.
انواع اتصالات چدن داکتیل
اتصالات چدن داکتیل بر اساس شکل و کاربرد، مدلهای مختلفی دارند.
زانویی چدن داکتیل
زانو برای تغییر جهت خط لوله استفاده میشود. زانوهای ۱۱٫۲۵، ۲۲٫۵، ۴۵ و ۹۰ درجه از مدلهای رایج هستند، هرچند زاویههای قابل تولید به استاندارد و سازنده بستگی دارد.
در طراحی شبکه، انتخاب زاویه مناسب زانو میتواند در مسیرگذاری و کاهش تغییرات ناگهانی جریان اهمیت داشته باشد.
سهراهی چدن داکتیل
سهراهی برای ایجاد انشعاب از خط اصلی استفاده میشود. این قطعه میتواند با خروجی همقطر یا کاهنده تولید شود.
سهراهیهای چدن داکتیل در شبکههای انتقال و توزیع آب برای ایجاد خطوط فرعی کاربرد زیادی دارند.
تبدیل چدن داکتیل
تبدیل برای اتصال دو خط با قطر متفاوت استفاده میشود. این قطعات میتوانند بهصورت هممرکز یا غیرهممرکز طراحی شوند.
انتخاب نوع تبدیل به نحوه قرارگیری لولهها و شرایط طراحی شبکه بستگی دارد.
فلنج چدن داکتیل
فلنج برای ایجاد اتصال قابل باز شدن میان لوله و تجهیزات استفاده میشود. از این قطعات میتوان برای اتصال لوله به شیرآلات، پمپها، اتصالات فلنجی و سایر تجهیزات استفاده کرد.
مشخصات سوراخکاری فلنج باید با فلنج مقابل مطابقت داشته باشد.
چهارراهی چدن داکتیل
چهارراهی برای ایجاد چند مسیر انشعابی در یک نقطه استفاده میشود و بسته به طراحی شبکه میتواند در پروژههای خاص مورد استفاده قرار گیرد.
کپ و فلنج کور
برای بستن انتهای خطوط یا مسدود کردن یک مسیر از کپ یا فلنج کور استفاده میشود. انتخاب میان این دو به طراحی خط و نوع اتصال مورد استفاده بستگی دارد.
مشخصات فنی اتصالات چدن داکتیل
مشخصات فنی این محصولات بر اساس استاندارد و سازنده متفاوت است. برخی مشخصات مهم عبارتاند از:
| مشخصه | گزینههای رایج |
|---|---|
| جنس | چدن داکتیل |
| نوع اتصال | فلنجی، مکانیکی یا مهاری |
| کاربرد | آب، فاضلاب و برخی سیالات صنعتی |
| فشار کاری | وابسته به طراحی و استاندارد محصول |
| پوشش داخلی | اپوکسی، ملات سیمانی و سایر پوششهای تأییدشده |
| پوشش خارجی | رنگ، اپوکسی یا پوششهای ضدخوردگی |
| سایز | وابسته به نوع اتصال و سازنده |
| استاندارد | EN، ISO، AWWA و استانداردهای مرتبط |
| آببندی | گسکت EPDM یا متناسب با سرویس |
| نصب | مدفون، روی زمین یا داخل تأسیسات |
اعداد مربوط به فشار کاری، ضخامت و ابعاد باید از دیتاشیت همان محصول دریافت شوند؛ زیرا این مشخصات بین تولیدکنندگان و مدلهای مختلف یکسان نیستند.
استاندارد اتصالات چدن داکتیل
استانداردهای مورد استفاده به نوع اتصال و بازار هدف بستگی دارند. در پروژههای آب و فاضلاب، استانداردهای اروپایی، بینالمللی و آمریکایی از جمله EN 545، EN 598، ISO 2531 و AWWA C110/C153 در طراحی یا تولید برخی محصولات این گروه مورد استفاده قرار میگیرند.
برای مثال، EN 545 به لولهها و اتصالات چدن داکتیل برای خطوط آب و الزامات و روشهای آزمون آنها مربوط میشود. EN 598 نیز برای کاربردهای فاضلابی مورد استفاده قرار میگیرد.
بنابراین هنگام خرید، بهتر است علاوه بر نام استاندارد، مشخص شود که استاندارد مربوط به لوله، اتصال، فلنج، پوشش یا آزمون محصول است.
پوشش اتصالات چدن داکتیل
یکی از مهمترین عوامل در عملکرد طولانیمدت اتصالات چدن داکتیل، پوشش سطحی مناسب است.
اتصالاتی که در محیط مرطوب یا خاک نصب میشوند، در معرض خوردگی قرار دارند و انتخاب پوشش مناسب اهمیت زیادی دارد.
پوشش اپوکسی
اپوکسی یکی از پوششهای رایج برای حفاظت از سطح چدن داکتیل در برابر خوردگی است. ضخامت و نوع پوشش باید مطابق مشخصات پروژه و استاندارد مربوطه انتخاب شود.
پوشش ملات سیمانی
در برخی خطوط انتقال آب، سطح داخلی لوله و اتصال با ملات سیمانی پوشش داده میشود. این پوشش میتواند برای حفاظت سطح داخلی و افزایش سازگاری محصول با سرویس آب مورد استفاده قرار گیرد.
پوشش خارجی
برای سطح خارجی نیز میتوان از پوششهای مختلف ضدخوردگی استفاده کرد. نوع پوشش باید با شرایط خاک، رطوبت، مواد شیمیایی موجود در محیط و روش نصب هماهنگ باشد.

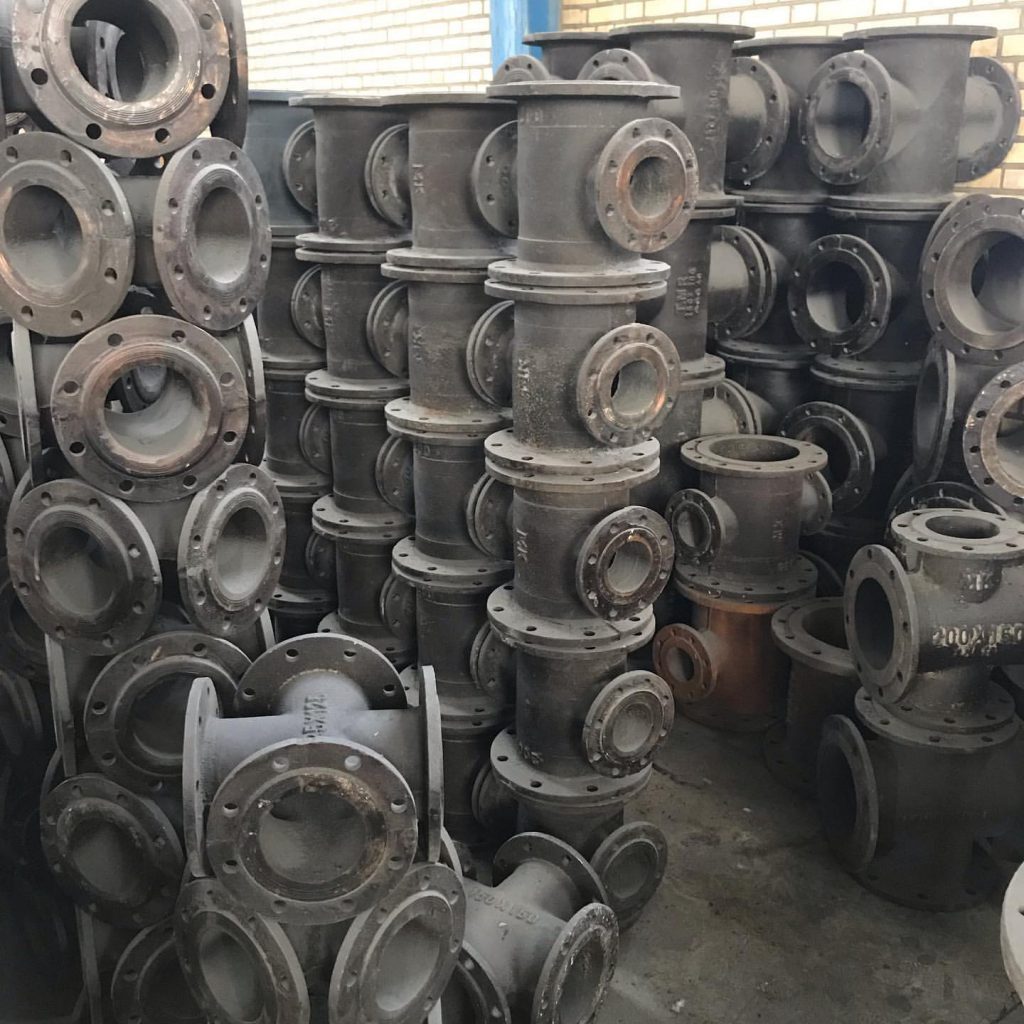

اتصالات فلنجی چدن داکتیل
اتصالات فلنجی یکی از پرکاربردترین انواع اتصالات چدن داکتیل هستند. در این روش، اتصال با استفاده از فلنج، پیچ و مهره و گسکت انجام میشود.
مزیت مهم اتصال فلنجی، امکان باز کردن خط برای تعمیرات و سرویس تجهیزات است. به همین دلیل در اطراف شیرآلات، پمپها و تجهیزات مکانیکی استفاده از اتصالات فلنجی بسیار رایج است.
در هنگام نصب باید موارد زیر کنترل شوند:
- استاندارد و ابعاد فلنجها
- تعداد و قطر سوراخهای پیچ
- کلاس یا PN فلنج
- نوع و ابعاد گسکت
- گشتاور مناسب پیچها
- همراستایی لوله و فلنج
- عدم وارد شدن تنش اضافی به اتصال
فشار کاری اتصالات چدن داکتیل
فشار قابل تحمل یک اتصال به عوامل مختلفی مانند ضخامت قطعه، قطر، طراحی، استاندارد، نوع اتصال و دمای کاری بستگی دارد.
در محصولات شبکه آب، ردههایی مانند PN10، PN16، PN25 در بسیاری از پروژهها مورد استفاده قرار میگیرند؛ اما نباید این اعداد را بدون بررسی دیتاشیت به همه اتصالات تعمیم داد.
همچنین فشار اسمی اتصال باید با فشار طراحی خط هماهنگ باشد و در خطوط تحت فشار، فشارهای گذرا مانند ضربه قوچ نیز باید در طراحی لحاظ شوند.
کاربرد اتصالات چدن داکتیل
اتصالات چدن داکتیل در حوزههای مختلفی کاربرد دارند.
شبکههای آبرسانی
یکی از مهمترین کاربردها، خطوط انتقال و توزیع آب شهری، روستایی و صنعتی است. زانو، سهراهی، تبدیل و فلنج برای ایجاد و توسعه شبکه استفاده میشوند.
شبکه فاضلاب
برخی محصولات چدن داکتیل با طراحی و پوشش مناسب برای خطوط فاضلاب مورد استفاده قرار میگیرند. در این کاربرد، مقاومت داخلی اتصال در برابر شرایط شیمیایی فاضلاب اهمیت زیادی دارد.
ایستگاههای پمپاژ
در اطراف پمپها و تجهیزات مکانیکی، اتصالات فلنجی برای ایجاد مسیرهای قابل تعمیر و سرویس کاربرد دارند.
تأسیسات آب صنعتی
در برخی خطوط انتقال آب صنعتی نیز میتوان از این اتصالات استفاده کرد؛ البته سازگاری پوشش و متریال با شرایط واقعی سیال باید بررسی شود.
مزایای اتصالات چدن داکتیل
مهمترین مزایای این اتصالات عبارتاند از:
- استحکام مکانیکی مناسب
- تحمل فشار مناسب در طراحیهای استاندارد
- مقاومت بهتر در برابر ضربه نسبت به چدن خاکستری
- تنوع بالای ابعادی و هندسی
- مناسب برای خطوط مدفون و شبکههای آب
- امکان استفاده از پوششهای مختلف ضدخوردگی
- قابلیت اتصال به تجهیزات فلنجی
- عمر کاری مناسب در صورت انتخاب و نصب صحیح
البته عملکرد واقعی محصول به کیفیت آلیاژ، طراحی، پوشش، شرایط نصب و رعایت مشخصات فنی سازنده وابسته است.
تفاوت چدن داکتیل و چدن خاکستری
چدن داکتیل و چدن خاکستری از نظر ساختار و خواص مکانیکی تفاوت دارند.
در چدن خاکستری، گرافیت به شکل ورقهای وجود دارد؛ در حالی که در چدن داکتیل، گرافیت عمدتاً به شکل کروی تشکیل میشود. این تفاوت ساختاری باعث میشود چدن داکتیل از نظر شکلپذیری و چقرمگی عملکرد مناسبتری داشته باشد.
به همین دلیل چدن داکتیل برای بسیاری از لولهها و اتصالات تحت فشار شبکههای آب و فاضلاب مورد استفاده قرار میگیرد.
نکات مهم خرید اتصالات چدن داکتیل
پیش از خرید بهتر است مشخصات زیر بهصورت دقیق بررسی شوند:
- سایز اسمی اتصال
- نوع اتصال
- فشار اسمی PN
- استاندارد تولید
- نوع چدن داکتیل
- ضخامت قطعه
- نوع پوشش داخلی و خارجی
- نوع گسکت
- ابعاد و سوراخکاری فلنج
- نوع سیال
- دمای کاری
- شرایط نصب
- الزامات پروژه
در پروژههای آب آشامیدنی، علاوه بر مشخصات مکانیکی، باید تأییدیهها و الزامات بهداشتی مرتبط با پوشش و متریال نیز بررسی شوند.
قیمت اتصالات چدن داکتیل
قیمت اتصالات چدن داکتیل به عواملی مانند سایز، وزن، نوع اتصال، فشار اسمی، شکل قطعه، ضخامت، نوع پوشش، برند سازنده و استاندارد تولید بستگی دارد.
برای مثال، یک زانویی و یک سهراهی با سایز و فشار یکسان الزاماً قیمت یکسانی ندارند؛ زیرا طراحی و میزان مواد مصرفی آنها متفاوت است.
همچنین محصولات دارای پوششهای تخصصی یا استانداردهای خاص ممکن است قیمت بیشتری نسبت به مدلهای معمولی داشته باشند.
انتخاب مناسب اتصالات چدن داکتیل
انتخاب اتصال مناسب باید بر اساس مشخصات واقعی شبکه انجام شود. ابتدا قطر و فشار طراحی مشخص میشود و سپس نوع اتصال، استاندارد، پوشش و روش نصب انتخاب میشود.
برای خطوط آب و فاضلاب، استفاده از محصولی که استاندارد و مشخصات فنی آن با الزامات پروژه مطابقت داشته باشد اهمیت زیادی دارد. در اتصالات فلنجی نیز تطابق کامل فلنجها، گسکت و پیچ و مهرهها ضروری است.
اتصالات چدن داکتیل به دلیل استحکام، تنوع و قابلیت استفاده در شبکههای تحت فشار، یکی از گزینههای مهم در زیرساختهای انتقال آب و فاضلاب محسوب میشوند. انتخاب صحیح سایز، فشار، استاندارد و پوشش در کنار اجرای اصولی، نقش مهمی در افزایش دوام و کاهش احتمال نشتی و خرابی شبکه دارد.
