توضیحات

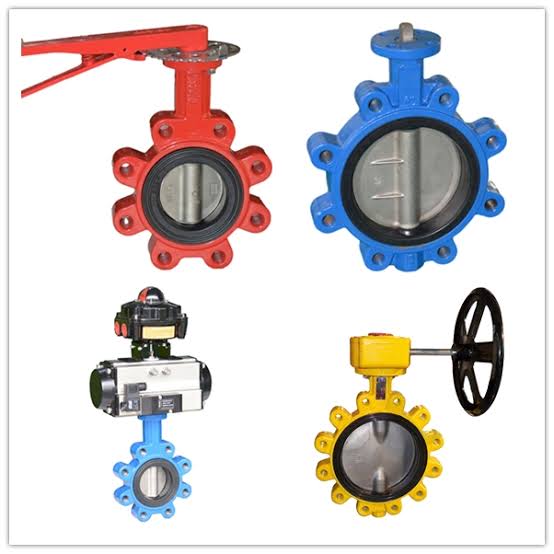

شیر پروانهای لاگ تایپ ۸ اینچ DN200 یا ۸ Inch Lug Type Butterfly Valve یک شیر ربعگرد برای قطع و وصل جریان در خطوط لولهکشی صنعتی و تأسیساتی است. این شیر در سیستمهای آب، آب و فاضلاب، تأسیسات، نفت و گاز، پتروشیمی، صنایع شیمیایی و برخی خطوط فرآیندی مورد استفاده قرار میگیرد.
طراحی Lug Type دارای نقاط اتصال مستقل روی بدنه است و امکان نصب شیر بین فلنجهای خط را فراهم میکند. انتخاب مدل مناسب باید بر اساس فشار، دما، نوع سیال، متریال بدنه و دیسک، نوع لاینر و روش عملکرد انجام شود.
مشخصات فنی شیر پروانهای لاگ تایپ ۸ اینچ DN200
| مشخصه | مشخصات |
|---|---|
| سایز | ۸ Inch / DN200 |
| نوع اتصال | Lug Type |
| کلاس فشار | PN16 / PN25 / PN40 |
| کلاس ASME | Class 150 / 300 / 600 |
| متریال بدنه | GG25 / GGG40 / ASTM A216 / SS304 / SS316 |
| لاینر | NBR / EPDM / PTFE |
| سیت خاص | Metal-to-Metal |
| دیسک | Cast Iron + Epoxy / Chrome / SS304 / SS316 / NAB / PTFE |
| عملکرد دستی | Lever / Handwheel |
| گیربکس | Manual Gearbox |
| عملگر پنوماتیک | Single Acting / Double Acting |
| عملگر برقی | Electric Actuator |
| استاندارد طراحی | API 609 |
| استاندارد ابعادی | ISO 5752 / ASME B16.10 / EN 558 |
| استاندارد فلنج | ASME B16.5 |
| اتصال اکچویتور | ISO 5211 |
| تست و بازرسی | API 598 / ISO 5208 |
شیر پروانهای لاگ تایپ ۸ اینچ DN200 چیست؟
شیر پروانهای لاگ تایپ DN200 با چرخش دیسک حول محور خود، جریان سیال را قطع یا برقرار میکند. طراحی Lug Type برای خطوطی مناسب است که اتصال مستقل شیر به فلنجهای خط اهمیت دارد.
سایز ۸ اینچ / DN200 در خطوط انتقال آب، تأسیسات، سیستمهای سرمایش و گرمایش، آب و فاضلاب، صنایع نفت و گاز و بسیاری از سرویسهای صنعتی قابل استفاده است. فشار، دما و نوع سیال باید هنگام انتخاب نهایی مشخص باشند.
متریال بدنه شیر پروانهای ۸ اینچ DN200
بدنه GG25
GG25 یک چدن خاکستری است که در کاربردهای عمومی و تأسیساتی مورد استفاده قرار میگیرد. این متریال میتواند برای برخی خطوط آب، سیستمهای سرمایش و گرمایش و سرویسهای عمومی انتخاب شود.
انتخاب GG25 باید با توجه به فشار و دمای کاری انجام شود و برای سرویسهای خورنده یا شرایط مکانیکی سخت، گزینههای دیگر نیز بررسی شوند.
بدنه GGG40
GGG40 یا چدن داکتیل یکی از متریالهای رایج برای بدنه شیرهای صنعتی است. این متریال در خطوط آب، تأسیسات و برخی سرویسهای صنعتی کاربرد دارد.
خواص مکانیکی آن با چدن خاکستری متفاوت است و کلاس فشار و محدوده دمایی آن باید از مشخصات واقعی شیر بررسی شود.
بدنه ASTM A216
ASTM A216 برای قطعات فولادی ریختگی مورد استفاده قرار میگیرد و در برخی کاربردهای صنعتی و فرآیندی انتخاب میشود.
گرید دقیق، شرایط عملیات حرارتی، فشار و دمای کاری باید در زمان سفارش مشخص شوند.
بدنه SS304
استنلس استیل ۳۰۴ برای سرویسهایی که مقاومت خوردگی بیشتری نیاز دارند قابل استفاده است. این متریال در بسیاری از کاربردهای صنعتی و فرآیندی مورد توجه قرار میگیرد.
نوع سیال، دما و شرایط خوردگی باید برای انتخاب نهایی SS304 بررسی شود.
بدنه SS316
استنلس استیل ۳۱۶ در برخی محیطهای خورندهتر و سرویسهای دارای کلراید مورد استفاده قرار میگیرد.
مقاومت بالاتر آن در برخی محیطها نسبت به SS304 باعث شده برای برخی کاربردهای شیمیایی و صنعتی انتخاب شود؛ با این حال سازگاری واقعی با سیال باید بررسی شود.
انواع لاینر و سیت شیر پروانهای ۸ اینچ
| لاینر / سیت | کاربرد کلی |
|---|---|
| NBR | برخی روغنها، هیدروکربنها و سیالات سازگار |
| EPDM | آب و برخی مواد شیمیایی |
| PTFE | بسیاری از سرویسهای شیمیایی، با بررسی شرایط کاری |
| Metal-to-Metal | سرویسهای خاص و شرایط طراحی ویژه |
NBR برای برخی روغنها و هیدروکربنها استفاده میشود و سازگاری آن باید با سیال بررسی شود.
EPDM گزینهای رایج برای بسیاری از خطوط آب است، اما برای همه روغنها و هیدروکربنها مناسب نیست.
PTFE مقاومت شیمیایی بالایی دارد و برای برخی سرویسهای شیمیایی استفاده میشود. محدوده فشار و دمای مجاز آن باید از طراحی شیر مشخص شود.
Metal-to-Metal نیز برای طراحیهای خاص و سرویسهایی که سیت نرم مناسب نیست، قابل بررسی است.
انواع دیسک شیر پروانهای لاگ تایپ ۸ اینچ DN200
| نوع دیسک | ویژگی و کاربرد کلی |
|---|---|
| Cast Iron + Epoxy | کاربردهای عمومی و برخی سرویسهای آب |
| Chrome | سرویسهای نیازمند مقاومت سطحی بیشتر |
| SS304 | مقاومت خوردگی مناسب برای بسیاری از کاربردهای صنعتی |
| SS316 | مناسب برای برخی محیطهای خورنده و کلرایدی |
| NAB | برخی کاربردهای دریایی و سرویسهای خاص |
| PTFE / Teflon | طراحیهای خاص با تمرکز بر مقاومت شیمیایی |
دیسک SS304 و SS316 برای بسیاری از کاربردهای صنعتی و فرآیندی قابل استفاده هستند. NAB یا Nickel Aluminium Bronze نیز در برخی سرویسهای دریایی و محیطهای خاص مورد توجه قرار میگیرد.
دیسک چدنی با پوشش Epoxy بیشتر در کاربردهای عمومی استفاده میشود و عملکرد آن به کیفیت پوشش و شرایط سیال وابسته است.
دیسک یا ساختار Chrome نیز در طراحیهایی که مقاومت سطحی و سایشی اهمیت دارد قابل بررسی است.
دیسک PTFE یا تفلون؛ محدودیتهای مهم
PTFE یا تفلون به دلیل مقاومت شیمیایی بالا برای برخی سرویسهای خاص انتخاب میشود، اما از نظر مکانیکی نباید آن را با دیسکهای فلزی مانند SS316 یا NAB یکسان دانست.
PTFE ممکن است طبق طراحی محصول بهصورت دیسک، سطح یا پوشش دیسک یا ساختار کامپوزیتی استفاده شود. نوع دقیق ساختار باید در دیتاشیت مشخص شود.
محدودیت دمایی PTFE
افزایش دما میتواند خواص مکانیکی PTFE را کاهش دهد؛ بنابراین محدوده دمایی مجاز باید از مشخصات سازنده تعیین شود.
محدودیت فشار و کلاس فشاری
وجود PTFE بهتنهایی به معنی مناسب بودن شیر برای PN40، Class 300 یا Class 600 نیست. فشار مجاز به طراحی کامل شیر، دیسک، سیت و دمای کاری وابسته است.
خزش و تغییرشکل PTFE
PTFE تحت بارگذاری طولانیمدت میتواند دچار خزش و تغییرشکل شود. این موضوع در کاربردهای پرفشار اهمیت بیشتری دارد.
مقاومت PTFE در برابر سایش و ذرات جامد
در سرویسهایی که سیال دارای ذرات جامد یا مواد ساینده است، استفاده از PTFE باید با دقت بیشتری بررسی شود.
سازگاری شیمیایی PTFE
انتخاب PTFE باید بر اساس نوع ماده شیمیایی، غلظت، دما، فشار و مدت تماس انجام شود.
تفاوت دیسک PTFE با لاینر PTFE
دیسک PTFE با لاینر یا سیت PTFE یکسان نیست. در بسیاری از شیرهای پروانهای، PTFE بهعنوان سیت یا لاینر استفاده میشود و دیسک از جنس فلزی است. اگر PTFE بهعنوان دیسک معرفی شود، ساختار دقیق آن باید مشخص شود.
کلاس فشار شیر پروانهای ۸ اینچ DN200
شیر پروانهای لاگ تایپ ۸ اینچ DN200 میتواند با کلاسهای PN16، PN25، PN40، Class 150، Class 300 و Class 600 ارائه شود.
فشار قابل تحمل واقعی فقط به کلاس فشار وابسته نیست و متریال، دما، طراحی بدنه، دیسک، سیت و استاندارد محصول نیز باید بررسی شوند.
| کلاس فشار | نکته انتخاب |
|---|---|
| PN16 | برای سیستمهای طراحیشده بر اساس این رده |
| PN25 | نیازمند بررسی فشار و دمای کاری |
| PN40 | نیازمند طراحی مناسب بدنه و اجزای داخلی |
| Class 150 | انتخاب بر اساس ریتینگ واقعی شیر و دما |
| Class 300 | نیازمند بررسی دقیق طراحی و متریال |
| Class 600 | فقط با تأیید طراحی و ریتینگ واقعی محصول |
عملگرهای شیر پروانهای لاگ تایپ ۸ اینچ DN200
شیر پروانهای ۸ اینچ با اهرم یا هندویل
برای عملکرد دستی میتوان از Lever یا Handwheel استفاده کرد. انتخاب روش دستی به گشتاور مورد نیاز شیر و شرایط نصب بستگی دارد.
شیر پروانهای ۸ اینچ با گیربکس دستی
در صورت نیاز به گشتاور بیشتر یا کنترل آسانتر، Manual Gearbox قابل استفاده است. گیربکس باید متناسب با گشتاور واقعی شیر انتخاب شود.
شیر پروانهای ۸ اینچ با اکچویتور پنوماتیک
برای اتوماسیون سریع میتوان از Pneumatic Actuator استفاده کرد. فشار هوای موجود و گشتاور مورد نیاز شیر از پارامترهای مهم انتخاب هستند.
اکچویتور پنوماتیک Single Acting و Double Acting
اکچویتور Single Acting معمولاً برای برگشت به وضعیت مشخص از فنر استفاده میکند، در حالی که Double Acting برای حرکت رفت و برگشت به هوای فشرده نیاز دارد.
شیر پروانهای ۸ اینچ با اکچویتور برقی
Electric Actuator برای کنترل الکتریکی و اتوماسیون فرآیند استفاده میشود. گشتاور، ولتاژ، زمان عملکرد، نوع فرمان و شرایط محیطی باید مشخص شوند.
ابعاد شیر پروانهای لاگ تایپ ۸ اینچ DN200
ابعاد نصب شیر باید بر اساس استاندارد و سری ابعادی انتخابشده تعیین شود. ISO 5752، ASME B16.10 و EN 558 از استانداردهای مهم برای ابعاد شیرهای صنعتی هستند.
طول Face-to-Face و سایر ابعاد نصب باید از نقشه فنی محصول و استاندارد تعیینشده برای همان طراحی بررسی شوند.
استاندارد ISO 5752
ISO 5752 برای ابعاد Face-to-Face و Centre-to-Face شیرهای صنعتی، از جمله شیرهای پروانهای در محدوده کاربرد خود، استفاده میشود.
استاندارد ASME B16.10
ASME B16.10 ابعاد Face-to-Face و End-to-End شیرها را مشخص میکند و برای هماهنگی شیر با فضای نصب اهمیت دارد.
استاندارد EN 558
EN 558 نیز برای ابعاد نصب شیرهای صنعتی مورد استفاده قرار میگیرد و میتواند مبنای تعیین طول نصب محصول باشد.
استانداردهای شیر پروانهای لاگ تایپ ۸ اینچ
API 609
API 609 یکی از استانداردهای اصلی مرتبط با شیرهای پروانهای است و الزامات طراحی و ساخت را در دامنه کاربرد خود پوشش میدهد.
ASME B16.5
ASME B16.5 مربوط به فلنجها و اتصالات فلنجی است و مشخصات مرتبط با ابعاد و ریتینگ اتصال فلنجی را پوشش میدهد.
ISO 5211
ISO 5211 برای رابط نصب اکچویتورهای ربعگرد استفاده میشود و در انتخاب اکچویتور اهمیت دارد.
API 598 و ISO 5208
API 598 و ISO 5208 برای بازرسی، تست فشار و بررسی نشتی شیرها مورد استفاده قرار میگیرند.
راهنمای انتخاب شیر پروانهای لاگ تایپ ۸ اینچ DN200
| پارامتر | گزینههای قابل بررسی |
|---|---|
| سایز | ۸ Inch / DN200 |
| نوع اتصال | Lug Type |
| کلاس فشار | PN16 / PN25 / PN40 / Class 150 / 300 / 600 |
| بدنه | GG25 / GGG40 / ASTM A216 / SS304 / SS316 |
| دیسک | Cast Iron + Epoxy / Chrome / SS304 / SS316 / NAB / PTFE |
| لاینر | NBR / EPDM / PTFE |
| سیت خاص | Metal-to-Metal |
| عملکرد | Lever / Handwheel / Gearbox / Pneumatic / Electric |
| نوع سیال | آب، روغن، گاز، مواد شیمیایی و سایر سیالات سازگار |
| فشار و دما | مطابق شرایط واقعی خط |
انتخاب متریال بدنه
بدنه باید بر اساس فشار، دما، خوردگی و شرایط مکانیکی انتخاب شود. برای سرویسهای عمومی گزینههای چدنی و برای برخی سرویسهای خورنده یا فرآیندی SS304، SS316 یا فولاد ریختگی قابل بررسی هستند.
انتخاب نوع دیسک
دیسک باید با سیال و شرایط کاری سازگار باشد. SS304، SS316، NAB، Chrome و Cast Iron + Epoxy برای شرایط متفاوت مورد استفاده قرار میگیرند.
در صورت درخواست PTFE باید نوع ساختار آن، یعنی دیسک کامل، پوشش یا ساختار کامپوزیتی، مشخص شود.
انتخاب لاینر و سیت
انتخاب بین NBR، EPDM، PTFE و Metal-to-Metal به نوع سیال، دما، فشار و شرایط فرآیند بستگی دارد.
انتخاب کلاس فشار
کلاس فشار باید با فشار و دمای واقعی خط مطابقت داشته باشد. بهخصوص برای PN40 و Class 300/600 ریتینگ واقعی محصول باید بررسی شود.
انتخاب نوع عملگر
برای عملکرد دستی از Lever، Handwheel یا Manual Gearbox و برای اتوماسیون از Pneumatic یا Electric Actuator استفاده میشود. اکچویتور باید بر اساس گشتاور مورد نیاز شیر انتخاب شود.
جدول نهایی مشخصات شیر پروانهای لاگ تایپ ۸ اینچ DN200
| بخش | گزینهها |
|---|---|
| محصول | Lug Type Butterfly Valve |
| سایز | ۸ Inch / DN200 |
| بدنه | GG25 / GGG40 / ASTM A216 / SS304 / SS316 |
| لاینر | NBR / EPDM / PTFE |
| سیت | Metal-to-Metal |
| دیسک | Cast Iron + Epoxy / Chrome / SS304 / SS316 / NAB / PTFE |
| فشار | PN16 / PN25 / PN40 |
| کلاس ASME | Class 150 / 300 / 600 |
| عملکرد دستی | Lever / Handwheel |
| گیربکس | Manual Gearbox |
| پنوماتیک | Single Acting / Double Acting |
| برقی | Electric Actuator |
| طراحی | API 609 |
| ابعاد | ISO 5752 / ASME B16.10 / EN 558 |
| فلنج | ASME B16.5 |
| رابط اکچویتور | ISO 5211 |
| تست | API 598 / ISO 5208 |
نکات مهم هنگام خرید شیر پروانهای لاگ تایپ ۸ اینچ DN200
در استعلام خرید، عبارت «شیر پروانهای ۸ اینچ» بهتنهایی کافی نیست. بهتر است سایز DN200، نوع Lug، کلاس فشار، متریال بدنه، نوع دیسک، لاینر، عملگر، نوع سیال، فشار و دمای کاری مشخص شوند.
در صورت انتخاب PTFE Disc، نوع ساختار PTFE و ریتینگ فشار و دمای آن باید از سازنده دریافت شود.
همچنین در پروژههایی که ابعاد نصب و اتصال فلنجی اهمیت دارند، استاندارد مورد نیاز مانند ASME B16.5، ISO 5752، ASME B16.10 یا EN 558 باید در مشخصات فنی سفارش درج شود.
