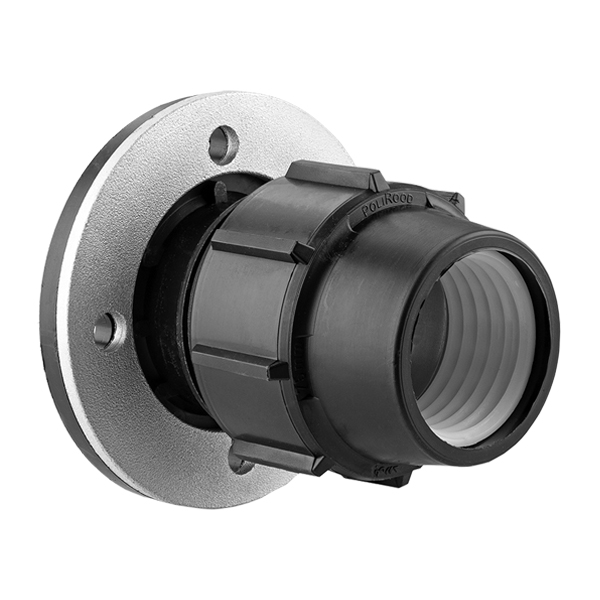

اتصال فلنج‌دار پیچی پلی اتیلن چیست؟
اتصال فلنج‌دار پیچی پلی اتیلن یکی از اتصالات کاربردی در شبکه‌های لوله‌کشی است که برای ایجاد ارتباط میان لوله پلی اتیلن و تجهیزات یا قطعات فلنج‌دار مورد استفاده قرار می‌گیرد. این محصول زمانی اهمیت پیدا می‌کند که در یک بخش از شبکه نیاز به اتصال قابل بازشدن میان لوله و تجهیزاتی مانند شیرآلات، پمپ‌ها یا سایر تجهیزات فلنجی وجود داشته باشد.
ساختار پیچی این اتصال امکان نصب مکانیکی لوله پلی اتیلن را فراهم می‌کند. در سمت دیگر، بخش فلنج‌دار محصول برای اتصال به قطعه مقابل با استفاده از پیچ و مهره مورد استفاده قرار می‌گیرد. به این ترتیب، اتصال فلنج‌دار می‌تواند نقش واسط میان سیستم لوله‌کشی پلی اتیلن و تجهیزات دارای فلنج را ایفا کند.
اتصال فلنج‌دار پیچی پلی اتیلن در شبکه‌های آبرسانی، آبیاری کشاورزی، انتقال آب و برخی پروژه‌های تأسیساتی کاربرد دارد. در چنین پروژه‌هایی معمولاً بخشی از مسیر با لوله پلی اتیلن اجرا شده و در نقاطی مانند محل نصب شیر، پمپ یا تجهیزات کنترلی نیاز به یک اتصال فلنجی وجود دارد.
یکی از ویژگی‌های مهم این محصول، امکان ایجاد یک اتصال مکانیکی و قابل بازشدن است. برخلاف برخی اتصالات دائمی، اتصال فلنجی را می‌توان در زمان تعمیر یا تعویض تجهیزات باز کرد و پس از انجام عملیات موردنظر، دوباره بست.
کاربرد اتصال فلنج‌دار پیچی پلی اتیلن در خطوط لوله
اصلی‌ترین کاربرد اتصال فلنج‌دار پیچی پلی اتیلن، اتصال لوله پلی اتیلن به تجهیزات و قطعاتی است که دارای فلنج هستند. این شرایط در بسیاری از شبکه‌های انتقال آب و آبیاری دیده می‌شود.
برای مثال، در محل نصب یک شیر فلنج‌دار ممکن است لوله پلی اتیلن از یک طرف وارد شود و نیاز باشد به بدنه شیر متصل شود. در چنین نقطه‌ای، اتصال فلنج‌دار می‌تواند بین لوله و شیر قرار بگیرد و امکان اتصال مکانیکی دو بخش را فراهم کند.
این محصول در محل اتصال لوله به پمپ نیز کاربرد دارد. تجهیزات پمپاژ معمولاً دارای اتصالات مشخصی هستند و استفاده از اتصال فلنجی مناسب می‌تواند ارتباط میان لوله پلی اتیلن و بخش فلنج‌دار تجهیزات را فراهم کند.
در شبکه‌های آبیاری کشاورزی نیز ممکن است در محل‌های مختلف مانند ایستگاه پمپاژ، ورودی و خروجی فیلترها، شیرهای کنترلی یا تجهیزات اندازه‌گیری نیاز به اتصال فلنجی وجود داشته باشد.
یکی دیگر از کاربردهای این محصول، امکان جداسازی تجهیزات از خط لوله است. با استفاده از اتصال فلنجی، در صورت نیاز می‌توان تجهیز موردنظر را برای تعمیر، سرویس یا تعویض از شبکه جدا کرد، البته طراحی و اجرای صحیح مجموعه فلنج اهمیت زیادی دارد.
ساختار و اجزای اتصال فلنج‌دار پیچی پلی اتیلن
اتصال فلنج‌دار پیچی پلی اتیلن از بدنه اصلی، بخش مخصوص ورود لوله، مهره پیچی، حلقه نگهدارنده، اجزای آب‌بندی و قسمت فلنج تشکیل می‌شود. بخش پیچی برای اتصال لوله پلی اتیلن و قسمت فلنج برای ارتباط با تجهیز یا قطعه فلنج‌دار استفاده می‌شود.
در قسمت لوله، پس از آماده‌سازی و برش مناسب، لوله داخل محل اتصال قرار می‌گیرد. با بستن مهره، حلقه نگهدارنده لوله را در جای خود تثبیت می‌کند و اجزای آب‌بندی نیز برای جلوگیری از نشتی در محل مناسب قرار می‌گیرند.
در سمت فلنج، سوراخ‌های مخصوص عبور پیچ برای اتصال به فلنج قطعه مقابل وجود دارد. هنگام نصب باید تعداد سوراخ‌ها، ابعاد فلنج، فاصله سوراخ‌ها و مشخصات قطعه مقابل با یکدیگر سازگار باشند.
واشر نیز در مجموعه اتصال فلنجی اهمیت زیادی دارد. قرارگیری صحیح واشر میان سطوح فلنج می‌تواند در آب‌بندی محل اتصال نقش داشته باشد.
بنابراین عملکرد صحیح اتصال فلنج‌دار فقط به بدنه اصلی محدود نمی‌شود و سلامت مهره، حلقه نگهدارنده، قطعات آب‌بندی، فلنج، پیچ و مهره و واشر نیز باید مورد توجه قرار گیرد.
مشخصات فنی اتصال فلنج‌دار پیچی پلی اتیلن
اتصال فلنج‌دار پیچی پلی اتیلن در چند سایز مختلف عرضه می‌شود. مدل انتخابی باید از نظر سایز لوله و اندازه بخش فلنج‌دار با تجهیزات و لوله‌های موجود در پروژه سازگار باشد.
| نام محصول | سایز | تعداد در هر کارتن |
|---|---|---|
| اتصال فلنج‌دار پیچی پلی اتیلن | ۲×۶۳ | ۱۲ عدد |
| اتصال فلنج‌دار پیچی پلی اتیلن | ۱/۲×۷۵ | ۱۲ عدد |
| اتصال فلنج‌دار پیچی پلی اتیلن | ۳×۹۰ | ۶ عدد |
| اتصال فلنج‌دار پیچی پلی اتیلن | ۴×۹۰ | ۶ عدد |
| اتصال فلنج‌دار پیچی پلی اتیلن | ۴×۱۱۰ | ۶ عدد |
| اتصال فلنج‌دار پیچی پلی اتیلن | ۵×۱۲۵ | ۴ عدد |
تعداد قطعات در هر کارتن با توجه به سایز محصول متفاوت است. مدل‌های کوچک‌تر تعداد بیشتری در هر کارتن دارند و در سایزهای بزرگ‌تر، تعداد بسته‌بندی کاهش پیدا می‌کند.
در زمان خرید عمده بهتر است تعداد موردنیاز پروژه با تعداد قطعات موجود در هر کارتن مقایسه شود تا برنامه‌ریزی تأمین کالا با دقت بیشتری انجام گیرد.
سایزهای اتصال فلنج‌دار پیچی پلی اتیلن
اتصال فلنج‌دار پیچی پلی اتیلن در ترکیب‌های مختلف سایز لوله و اندازه فلنج عرضه می‌شود. مدل‌هایی مانند ۲×۶۳، ۱/۲×۷۵، ۳×۹۰، ۴×۹۰، ۴×۱۱۰ و ۵×۱۲۵ در جدول موجود هستند.
در زمان انتخاب محصول باید مشخص شود عدد مربوط به قطر لوله و عدد مربوط به اندازه بخش فلنج‌دار با مشخصات تجهیز مقابل مطابقت دارد. برای مثال، اگر اتصال قرار است به یک شیر یا پمپ فلنج‌دار متصل شود، ابعاد فلنج آن تجهیز باید پیش از سفارش بررسی شود.
در پروژه‌هایی که تجهیزات متفاوتی در نقاط مختلف شبکه وجود دارند، ممکن است برای هر بخش نیاز به سایز متفاوتی از اتصال فلنج‌دار باشد. به همین دلیل، تهیه فهرست دقیق تجهیزات و سایز لوله‌های هر قسمت پیش از خرید اهمیت دارد.
همچنین در زمان انتخاب باید فقط به سایز لوله توجه نشود. نوع فلنج، ابعاد سوراخ‌ها، تعداد سوراخ‌ها و نحوه اتصال قطعه مقابل نیز باید بررسی شود تا مجموعه نهایی قابلیت نصب داشته باشد.
مزایای استفاده از اتصال فلنج‌دار پیچی پلی اتیلن
یکی از مزایای مهم اتصال فلنج‌دار پیچی پلی اتیلن، ایجاد ارتباط میان لوله پلی اتیلن و تجهیزات فلنج‌دار است. این ویژگی باعث می‌شود بتوان در بخش‌هایی از شبکه که استفاده از تجهیزات فلنجی ضروری است، لوله پلی اتیلن را به شکل مناسب به تجهیز متصل کرد.
قابلیت باز و بسته شدن اتصال فلنجی نیز اهمیت زیادی دارد. در بسیاری از پروژه‌ها، تجهیزات مانند شیرآلات، پمپ‌ها و برخی قطعات کنترلی نیاز به سرویس یا تعویض دارند. اتصال فلنجی امکان جداسازی این تجهیزات را بدون برش لوله فراهم می‌کند.
ساختار پیچی بخش لوله نیز می‌تواند اجرای اتصال را در شرایطی که تجهیزات جوشکاری در دسترس نیستند، ساده‌تر کند. اتصال مکانیکی با استفاده از اجزای داخلی محصول انجام می‌شود و نیازی به جوشکاری حرارتی برای نصب خود اتصال وجود ندارد.
تنوع سایز نیز امکان استفاده از محصول را در خطوط با قطرهای مختلف فراهم می‌کند. وجود مدل‌هایی برای لوله‌های ۶۳ تا ۱۲۵ میلی‌متر، گزینه‌های متنوعی برای پروژه‌های مختلف در اختیار مصرف‌کننده قرار می‌دهد.
با این حال، عملکرد صحیح اتصال به سازگاری ابعاد فلنج، کیفیت قطعه، سلامت اجزای آب‌بندی و رعایت اصول نصب وابسته است.
استانداردهای تولید و کنترل کیفیت اتصال فلنج‌دار پیچی پلی اتیلن
کنترل کیفیت اتصال فلنج‌دار پیچی پلی اتیلن باید بخش‌های مختلف محصول را دربر بگیرد. بدنه اتصال باید از نظر ترک، شکستگی، تغییر شکل و آسیب ظاهری بررسی شود.
قسمت فلنج نیز باید از نظر یکنواختی، سلامت سطح و ابعاد مورد بررسی قرار گیرد. سوراخ‌های فلنج باید در موقعیت مناسب قرار داشته باشند تا امکان اتصال به قطعه مقابل فراهم شود.
بخش پیچی محصول نیز باید از نظر سلامت مهره، حلقه نگهدارنده و اجزای آب‌بندی بررسی شود. آسیب در هر یک از این بخش‌ها می‌تواند بر نحوه نصب یا آب‌بندی اتصال تأثیر بگذارد.
واشر و سایر قطعات آب‌بندی نیز باید سالم باشند و در هنگام نصب به شکل صحیح در محل خود قرار گیرند.
در پروژه‌های تخصصی بهتر است مشخصات فنی اتصال با فشار کاری شبکه، نوع سیال، دمای محیط و مشخصات تجهیزات فلنج‌دار تطبیق داده شود. همچنین اطلاعات فنی اعلام‌شده توسط تولیدکننده یا تأمین‌کننده می‌تواند برای بررسی سازگاری محصول با شرایط پروژه مورد استفاده قرار گیرد.
نحوه نصب اتصال فلنج‌دار پیچی پلی اتیلن
برای نصب اتصال فلنج‌دار پیچی پلی اتیلن ابتدا باید لوله پلی اتیلن به صورت صاف و تمیز برش داده شود. سپس اجزای داخلی اتصال از جمله مهره، حلقه نگهدارنده و قطعات آب‌بندی بررسی می‌شوند.
لوله تا محل مناسب داخل اتصال قرار می‌گیرد و مهره پیچی بسته می‌شود. با بستن مهره، حلقه نگهدارنده لوله را تثبیت می‌کند و سیستم آب‌بندی در موقعیت مناسب قرار می‌گیرد.
در مرحله بعد، قسمت فلنج اتصال در مقابل فلنج تجهیز یا قطعه موردنظر قرار می‌گیرد. پیش از بستن پیچ‌ها باید سوراخ‌های دو فلنج به درستی در مقابل یکدیگر قرار گرفته باشند.
واشر مناسب نیز باید در محل اتصال قرار گیرد. سپس پیچ و مهره‌ها به صورت تدریجی و یکنواخت بسته می‌شوند تا فشار روی سطح فلنج به شکل مناسب توزیع شود.
در هنگام بستن پیچ‌ها نباید یک پیچ با نیروی بسیار زیاد سفت شود و سایر پیچ‌ها بدون تنظیم باقی بمانند. بستن یکنواخت مجموعه به حفظ وضعیت مناسب اتصال کمک می‌کند.
پس از نصب، مجموعه باید از نظر ظاهری بررسی شود و در صورت امکان، پیش از بهره‌برداری کامل، آزمایش کنترل‌شده برای بررسی نشتی انجام گیرد. دستورالعمل سازنده و مشخصات تجهیز مقابل نیز باید در فرآیند نصب رعایت شود.
نکات مهم در انتخاب اتصال فلنج‌دار پیچی پلی اتیلن
اولین نکته در انتخاب این محصول، مشخص کردن سایز لوله پلی اتیلن است. پس از آن باید مشخصات فلنج تجهیز یا قطعه‌ای که قرار است به اتصال متصل شود، بررسی شود.
برای مثال، در مدل‌های ۳×۹۰ و ۴×۹۰، سایز لوله یکسان است اما اندازه بخش فلنج‌دار متفاوت است. بنابراین انتخاب میان این مدل‌ها باید بر اساس مشخصات قطعه مقابل انجام شود.
تعداد و فاصله سوراخ‌های فلنج نیز اهمیت دارد. اگر الگوی سوراخ‌کاری دو فلنج با یکدیگر مطابقت نداشته باشد، نصب اتصال به شکل صحیح امکان‌پذیر نخواهد بود.
شرایط کاری شبکه مانند فشار، نوع سیال، دمای محیط و محل نصب نیز باید در زمان انتخاب مورد توجه قرار گیرد.
کیفیت بدنه، سلامت رزوه و مهره، وضعیت حلقه نگهدارنده و کیفیت قطعات آب‌بندی نیز بهتر است پیش از خرید بررسی شود.
تعداد مورد نیاز پروژه و تعداد قطعات موجود در هر کارتن نیز برای سفارش‌های عمده اهمیت دارد. بررسی این موارد می‌تواند به برنامه‌ریزی بهتر خرید و تأمین کالا کمک کند.
عوامل مؤثر بر قیمت اتصال فلنج‌دار پیچی پلی اتیلن
قیمت اتصال فلنج‌دار پیچی پلی اتیلن به عواملی مانند سایز لوله، ابعاد فلنج، میزان مواد اولیه، کیفیت ساخت و نوع اجزای داخلی بستگی دارد. به همین دلیل، مدل‌های مختلف این محصول قیمت یکسانی ندارند.
با افزایش سایز اتصال، ابعاد بدنه و فلنج و میزان مواد اولیه مورد استفاده نیز تغییر می‌کند و این موضوع می‌تواند بر قیمت محصول تأثیر داشته باشد.
کیفیت ساخت فلنج، دقت سوراخ‌کاری، کیفیت بدنه، مهره، حلقه نگهدارنده و اجزای آب‌بندی نیز در مقایسه محصولات اهمیت دارند.
تعداد سفارش و شرایط خرید عمده نیز می‌تواند روی هزینه نهایی تأمین کالا مؤثر باشد. به همین دلیل بهتر است قیمت محصول در کنار سایز، مشخصات فنی، تعداد در هر کارتن و شرایط فروش بررسی شود.
اگر برای اتصال لوله پلی اتیلن به شیرآلات، پمپ‌ها یا سایر تجهیزات فلنج‌دار به اتصال فلنج‌دار پیچی پلی اتیلن نیاز دارید، سایز موردنظر خود را از جدول بالا انتخاب کنید و برای اطلاع از موجودی، شرایط سفارش و تخفیفات ویژه خرید با واحد فروش تماس بگیرید.
