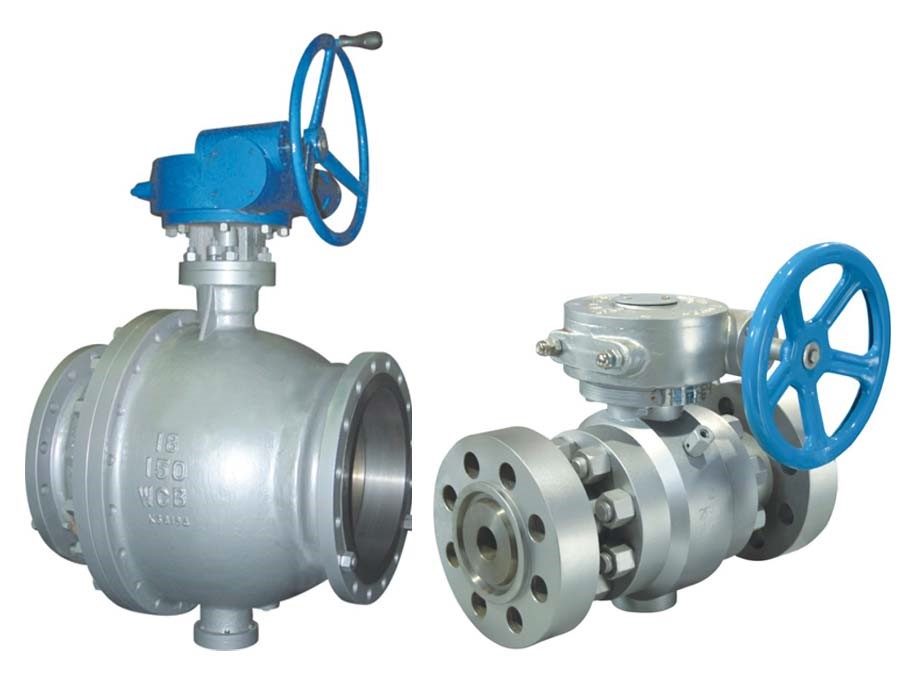

بال ولو ضد انفجار فولادی و استیل یکی از گزینههای مورد استفاده برای قطع و وصل جریان در خطوطی است که علاوه بر الزامات مکانیکی و فرآیندی، با محیطهای مستعد تشکیل اتمسفر انفجاری نیز سروکار دارند. این شیرها میتوانند در سیستمهای نفت، گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی و برخی تأسیسات صنعتی مورد استفاده قرار گیرند.
نکته مهم این است که اصطلاح ضد انفجار (Explosion Proof) درباره خود بدنه فلزی بال ولو بهتنهایی قابل تفسیر نیست. اگر شیر با اکچویتور، شیر برقی، لیمیتسوئیچ یا سایر تجهیزات الکتریکی نصب شود، موضوع حفاظت در برابر انفجار به طراحی و گواهی همان تجهیزات و الزامات منطقهبندی محل نصب نیز مربوط میشود.
از طرف دیگر، انتخاب میان بدنه فولادی (Carbon Steel) و استنلس استیل (Stainless Steel) باید بر اساس فشار، دما، نوع سیال، شرایط خوردگی و مشخصات فرآیند انجام شود. بنابراین عبارت «ضد انفجار» نباید جایگزین بررسی مشخصات فنی کامل شیر شود.
بال ولو ضد انفجار چیست؟
بال ولو یا Ball Valve یک شیر ربعگرد است که برای باز و بسته کردن مسیر جریان از یک توپ سوراخدار استفاده میکند.
با چرخش ۹۰ درجهای توپ، سوراخ داخلی آن در راستای مسیر جریان قرار میگیرد و شیر باز میشود. با چرخش مجدد، بخش توپر توپ در مقابل مسیر قرار گرفته و جریان قطع میشود.
مزیت اصلی این مکانیزم، عملکرد سریع و امکان ایجاد آببندی مناسب در بسیاری از طراحیهاست.
در محیطهای مستعد انفجار، ممکن است بال ولو به یک Actuator پنوماتیک یا الکتریکی مجهز شود. در چنین شرایطی، تجهیزات جانبی و الکتریکی باید بر اساس طبقهبندی ناحیه و استانداردهای حفاظتی مربوطه انتخاب شوند.
بنابراین «بال ولو ضد انفجار» معمولاً به یک مجموعه شامل شیر، عملگر و تجهیزات جانبی مناسب برای سرویس مورد نظر اشاره میکند، نه اینکه صرفاً جنس بدنه شیر باعث ضدانفجار شدن آن شود.
مشخصات فنی بال ولو فولادی و استیل
مشخصات دقیق بال ولو به مدل، سازنده، سایز، کلاس فشار و نوع سرویس بستگی دارد. پارامترهای اصلی را میتوان به صورت زیر بررسی کرد:
| مشخصه | توضیحات |
|---|---|
| نوع شیر | Ball Valve |
| مکانیزم | ربعگرد |
| متریال بدنه | Carbon Steel یا Stainless Steel |
| متریال رایج فولادی | A216 WCB و گریدهای متناسب با مدل |
| متریال رایج استیل | ۳۰۴/۳۰۴L، ۳۱۶/۳۱۶L و گریدهای مورد نیاز |
| نوع پورت | Full Port یا Reduced Port |
| نوع اتصال | فلنجی، دندهای، ساکت ولد یا Butt Weld، بسته به مدل |
| نوع عملگر | دستی، پنوماتیک یا برقی |
| نوع سیت | PTFE، RPTFE، PEEK، فلزی و سایر متریالهای مناسب |
| شفت | طراحی وابسته به مدل |
| کاربرد اصلی | قطع و وصل جریان |
| استانداردهای رایج | API 608، ASME B16.34 و استانداردهای مرتبط |
| تست شیر | مطابق استاندارد و مشخصات سازنده |
| پارامترهای انتخاب | فشار، دما، سیال، سایز، متریال و شرایط محیطی |
این جدول جنبه عمومی دارد و برای خرید باید اطلاعات دقیق Datasheet همان مدل بررسی شود.
ساختار بال ولو فولادی و استیل
ساختار بال ولو شامل چند جزء اصلی است که عملکرد نهایی شیر را تعیین میکنند.
بدنه
بدنه، محفظه اصلی شیر است و توپ، سیت و اجزای داخلی را در خود جای میدهد.
در مدلهای فولادی ممکن است از فولاد کربنی ریختگی یا فورجشده استفاده شود. در مدلهای استنلس استیل نیز گریدهایی مانند ۳۰۴ یا ۳۱۶ و انواع کمکربن آنها بسته به طراحی مورد استفاده قرار میگیرند.
بدنه باید از نظر فشار و دمای کاری با شرایط فرآیند مطابقت داشته باشد.
بال یا توپ
توپ بخش اصلی قطعکننده جریان است. این قطعه دارای یک سوراخ عبوری است که با چرخش آن، مسیر جریان باز یا بسته میشود.
جنس توپ باید با سیال و شرایط خوردگی سازگار باشد. در بسیاری از شیرهای استیل، متریال توپ میتواند با بدنه یکسان یا متفاوت باشد و این موضوع باید از روی دیتاشیت مشخص شود.
سیت
سیت بین توپ و بدنه قرار گرفته و وظیفه اصلی آن ایجاد آببندی است.
در بال ولوهای Soft Seat ممکن است از PTFE، RPTFE یا متریالهای مهندسیشده دیگر استفاده شود. در سرویسهای دمای بالا یا شرایط سختتر، طراحیهای Metal Seat نیز مطرح هستند.
انتخاب سیت اهمیت زیادی دارد، زیرا محدودیت دمایی و سازگاری شیمیایی آن میتواند محدوده واقعی کاربرد شیر را تعیین کند.
ساقه
ساقه حرکت عملگر یا دسته را به توپ منتقل میکند.
در برخی طراحیها، ساختار ساقه بهگونهای است که از داخل شیر خارج نمیشود. در سرویسهای حساس، طراحی ضد خروج ساقه (Anti-Blowout Stem) میتواند یکی از مشخصات مورد بررسی باشد.
آببندی ساقه
آببندی ساقه برای جلوگیری از نشت سیال به محیط اهمیت دارد. نوع پکینگ و متریال آن باید با فشار، دما و نوع سیال هماهنگ باشد.
بال ولو ضد انفجار چگونه کار میکند؟
عملکرد خود بال ولو مشابه یک بال ولو معمولی است و با چرخش توپ انجام میشود.
در حالت باز، سوراخ توپ با مسیر خط همراستا میشود و سیال عبور میکند. با چرخش ۹۰ درجهای، مسیر عبور بسته میشود.
اگر شیر مجهز به عملگر پنوماتیک باشد، هوای ابزار دقیق باعث ایجاد گشتاور لازم برای چرخاندن توپ میشود.
در مدلهای الکتریکی، موتور و اجزای الکتریکی عملگر باید دارای حفاظت مناسب برای محل نصب باشند. بنابراین در محیطهای خطرناک، انتخاب Actuator باید جداگانه از انتخاب بدنه شیر بررسی شود.
فولاد کربنی یا استنلس استیل؟
انتخاب میان این دو متریال یکی از مهمترین تصمیمها در خرید بال ولو است.
بال ولو فولادی
بال ولوهای فولادی کربنی مانند مدلهای دارای بدنه A216 WCB در بسیاری از خطوط صنعتی، نفت و گاز و سرویسهای عمومی مورد استفاده قرار میگیرند.
مزیت مهم فولاد کربنی، استحکام مکانیکی مناسب و هزینه معمولاً پایینتر نسبت به استنلس استیل است.
با این حال، مقاومت خوردگی آن در برابر بسیاری از محیطها محدودتر است و در شرایط خورنده ممکن است به پوشش یا انتخاب متریال متفاوت نیاز باشد.
بال ولو استنلس استیل
بال ولوهای استنلس استیل در محیطهایی که مقاومت خوردگی اهمیت بیشتری دارد، مورد توجه قرار میگیرند.
گریدهای ۳۰۴/۳۰۴L و ۳۱۶/۳۱۶L از گزینههای رایج هستند، اما انتخاب گرید باید براساس نوع سیال، دما، کلرید، فشار و سایر شرایط سرویس انجام شود.
۳۱۶L در بسیاری از محیطهای حاوی کلرید نسبت به ۳۰۴L مقاومت خوردگی بهتری دارد، اما این موضوع به معنی مناسب بودن آن برای تمام محیطهای خورنده نیست.
مقایسه بال ولو فولادی و استیل
| ویژگی | فولاد کربنی | استنلس استیل |
|---|---|---|
| مقاومت خوردگی | متوسط و وابسته به محیط | معمولاً بالاتر |
| استحکام مکانیکی | مناسب | مناسب تا بسیار مناسب، بسته به گرید |
| هزینه | معمولاً اقتصادیتر | معمولاً بالاتر |
| محیطهای خورنده | نیازمند بررسی و گاهی پوشش | گزینه مناسبتر در بسیاری از سرویسها |
| کاربرد نفت و گاز | بسیار رایج | رایج در سرویسهای خاص |
| کاربرد شیمیایی | وابسته به سیال | وابسته به گرید و سیال |
| نگهداری در محیط خورنده | ممکن است بیشتر باشد | در شرایط مناسب کمتر |
| انتخاب نهایی | براساس سرویس | براساس سرویس |
این مقایسه عمومی است و انتخاب واقعی باید براساس دیتاشیت شیر و شرایط فرآیند انجام شود.
مفهوم ضد انفجار در بال ولو
یکی از مهمترین نکات در این حوزه، تفاوت میان شیر مناسب برای محیط خطرناک و تجهیزات الکتریکی ضدانفجار است.
خود یک بال ولو دستی که فاقد منبع جرقه یا تجهیزات الکتریکی است، معمولاً به همان معنایی که درباره موتور، تابلو برق یا سلونوئید ولو از Explosion Protection صحبت میشود، «تجهیز الکتریکی ضدانفجار» محسوب نمیشود.
اگر بال ولو دارای تجهیزات الکتریکی باشد، باید مواردی مانند موارد زیر بررسی شوند:
- نوع حفاظت الکتریکی
- Zone یا Hazardous Area Classification
- گاز یا بخار قابل اشتعال موجود
- گروه گازی
- کلاس دمایی
- گواهی تجهیز
- درجه حفاظت IP
- مشخصات الکتریکی
- شرایط نصب
استانداردها و سیستمهای طبقهبندی مانند IEC 60079 و الزامات منطقهبندی مربوط به پروژه ممکن است در این بخش مطرح باشند.
بنابراین انتخاب Actuator ضدانفجار باید براساس طبقهبندی واقعی محل نصب انجام شود، نه صرفاً براساس عبارت «ضدانفجار» در عنوان محصول.
انواع بال ولو ضد انفجار از نظر عملگر
بال ولو دستی
مدل دستی سادهترین ساختار را دارد و با اهرم یا گیربکس باز و بسته میشود.
از آنجا که تجهیزات الکتریکی در خود شیر وجود ندارند، موضوع حفاظت ضدانفجار در آن بیشتر به شرایط نصب، اجزای جانبی و الزامات مکانیکی پروژه مربوط میشود.
بال ولو پنوماتیک
در مدل پنوماتیک، یک Pneumatic Actuator روی شیر نصب میشود.
این روش در صنایع نفت، گاز، پتروشیمی و خطوط فرآیندی بسیار رایج است؛ زیرا هوای فشرده میتواند برای ایجاد حرکت عملگر استفاده شود.
اگر از شیر برقی برای کنترل هوای اکچویتور استفاده شود، نوع شیر برقی و تجهیزات الکتریکی آن نیز باید برای محیط خطرناک مناسب باشند.
بال ولو برقی
در مدل برقی، یک Electric Actuator روی شیر نصب میشود.
در محیطهای مستعد انفجار، اکچویتور باید دارای حفاظت مناسب و گواهی معتبر متناسب با منطقه نصب باشد.
بنابراین فقط ضدانفجار بودن بدنه اکچویتور کافی نیست و مشخصات کامل تجهیز باید با طبقهبندی محل مطابقت داشته باشد.
Full Port و Reduced Port
بال ولوها از نظر مسیر عبور نیز به دو طراحی مهم تقسیم میشوند.
در Full Port قطر مسیر عبوری توپ تقریباً با قطر داخلی مسیر شیر هماهنگ است و معمولاً افت فشار کمتری نسبت به طراحیهای محدودکننده ایجاد میکند.
در Reduced Port قطر مسیر عبوری کوچکتر است. این طراحی میتواند روی افت فشار و مشخصات جریان اثر بگذارد.
انتخاب میان این دو به دبی، سرعت سیال، افت فشار مجاز و طراحی خط بستگی دارد.
کلاس فشار بال ولو ضد انفجار
کلاس فشار یکی از مهمترین مشخصات شیرهای فولادی و استنلس استیل است.
در بازار ممکن است بال ولوهایی با کلاسهای ۱۵۰، ۳۰۰، ۶۰۰ یا بالاتر مشاهده شوند.
اما Class 150 یا Class 300 به معنی یک فشار ثابت و یکسان در تمام دماها نیست. فشار مجاز به متریال بدنه، دما و استاندارد مربوطه وابسته است.
به همین دلیل، برای مثال نمیتوان گفت یک بال ولو Class 300 در تمام شرایط دقیقاً ۳۰۰ psi فشار کاری دارد.
جدول Pressure-Temperature Rating سازنده یا استاندارد مربوطه باید برای تعیین فشار مجاز مورد استفاده قرار گیرد.
استانداردهای مهم بال ولو فولادی و استیل
استانداردهای مورد استفاده به نوع شیر، طراحی و کاربرد بستگی دارند.
API 608
API 608 یکی از استانداردهای شناختهشده برای Metal Ball Valves در کاربردهای صنعتی است و در بسیاری از بال ولوهای فرآیندی مورد توجه قرار میگیرد.
ASME B16.34
این استاندارد الزامات مرتبط با شیرهای صنعتی فلنجدار، رزوهای و جوشی را در محدوده کاربرد خود پوشش میدهد و برای بررسی طراحی و Pressure-Temperature Rating شیرهای مشمول آن اهمیت دارد.
ASME B16.5
در بال ولوهای فلنجدار، ابعاد و مشخصات فلنجها میتواند با استانداردهایی مانند ASME B16.5 مرتبط باشد؛ البته انطباق دقیق باید از دیتاشیت محصول بررسی شود.
API 598
الزامات تست شیرها نیز بسته به نوع محصول و مشخصات پروژه میتواند با استانداردهایی مانند API 598 مرتبط باشد.
هیچیک از این استانداردها را نباید بدون بررسی مدل و Scope استاندارد، به تمام بال ولوهای موجود در بازار تعمیم داد.
کاربرد بال ولو ضد انفجار فولادی و استیل
این شیرها در بسیاری از صنایع فرآیندی مورد استفاده قرار میگیرند.
صنایع نفت و گاز
در خطوط انتقال و فرآیندهای نفت و گاز، بال ولوها برای ایزوله کردن بخشهای مختلف خط کاربرد دارند.
در این محیطها، انتخاب متریال بدنه، سیت، کلاس فشار و تجهیزات جانبی باید مطابق مشخصات فرآیند و الزامات پروژه انجام شود.
پتروشیمی
در پتروشیمی، تنوع مواد شیمیایی و شرایط فرآیندی باعث میشود انتخاب متریال اهمیت زیادی داشته باشد.
در برخی سرویسها فولاد کربنی گزینه مناسبی است و در محیطهای خورندهتر ممکن است استنلس استیل یا آلیاژهای خاص مطرح شوند.
پالایشگاهها
در پالایشگاهها، بال ولوهای صنعتی برای قطع و وصل خطوط فرآیندی، سوخت، گاز و سیالات مختلف استفاده میشوند.
انتخاب شیر باید بر اساس Pressure Class، دما، سیال و مشخصات فرآیندی انجام شود.
صنایع شیمیایی
در سرویسهای شیمیایی، مقاومت خوردگی سیت، بدنه، توپ و ساقه اهمیت زیادی دارد.
گاهی انتخاب یک بدنه استنلس استیل بهتنهایی کافی نیست و باید تمام اجزای در تماس با سیال بررسی شوند.
نکات مهم نصب بال ولو در محیطهای خطرناک
نصب شیر در محیطهای مستعد انفجار باید مطابق دستورالعمل سازنده و الزامات پروژه انجام شود.
موارد مهم شامل موارد زیر هستند:
- بررسی جهت و موقعیت نصب
- همراستایی صحیح خط
- جلوگیری از اعمال تنش اضافی به بدنه
- بررسی نوع گسکت و فلنج
- کنترل گشتاور عملگر
- بررسی اتصالات الکتریکی در مدلهای اتوماتیک
- استفاده از کابل گلند و تجهیزات جانبی مناسب
- بررسی گواهی تجهیزات ضدانفجار
- رعایت Zone و Classification محل نصب
- انجام تست عملکرد پس از نصب
در مدلهای پنوماتیک نیز فشار هوای ابزار دقیق و عملکرد صحیح اکچویتور باید کنترل شود.
عوامل خرابی بال ولو فولادی و استیل
خرابی بال ولو میتواند دلایل مختلفی داشته باشد.
از جمله:
- انتخاب اشتباه متریال
- ناسازگاری سیت با سیال
- فشار یا دمای بیش از محدوده مجاز
- وجود ذرات جامد
- خوردگی
- نصب نادرست
- اعمال تنش از خط لوله
- انتخاب نامناسب اکچویتور
- گشتاور ناکافی
- فرسایش سیت
- آسیب به آببندی ساقه
در سرویسهای گازی و خطرناک، کوچکترین نشتی نیز باید جدی گرفته شود و بررسی دورهای آببندی اهمیت بیشتری پیدا میکند.
قیمت بال ولو ضد انفجار فولادی و استیل
قیمت این شیرها به مشخصات فنی و تجهیزات همراه آنها بستگی دارد.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- سایز
- کلاس فشار
- فولادی یا استنلس استیل بودن
- گرید متریال
- Full Port یا Reduced Port
- نوع اتصال
- نوع سیت
- نوع عملگر
- گواهی ضدانفجار تجهیزات
- برند سازنده
- استاندارد تولید و تست
- تجهیزات جانبی
- مدارک فنی و گواهیها
به همین دلیل، مقایسه قیمت دو بال ولو بدون مقایسه کامل مشخصات فنی میتواند نتیجه گمراهکنندهای داشته باشد.
چگونه بال ولو ضد انفجار مناسب انتخاب کنیم؟
برای انتخاب صحیح باید ابتدا شرایط واقعی سرویس مشخص شود.
موارد زیر معمولاً باید در برگه مشخصات فنی تعیین شوند:
- سایز خط
- فشار طراحی
- فشار کاری
- دمای طراحی
- دمای کاری
- نوع سیال
- نوع و غلظت مواد خورنده
- جنس بدنه
- جنس توپ
- جنس سیت
- نوع اتصال
- Full Port یا Reduced Port
- نوع عملگر
- گشتاور مورد نیاز
- طبقهبندی محیط خطرناک
- استانداردهای مورد نیاز
- الزامات تست و بازرسی
- مدارک و گواهیهای فنی
اگر شیر در یک محیط Hazardous Area نصب میشود، باید مشخصات اکچویتور، سولنوئید، سوئیچها و سایر تجهیزات الکتریکی نیز بهصورت جداگانه بررسی شوند.
انتخاب بین بال ولو فولادی و استنلس استیل
انتخاب بین Carbon Steel و Stainless Steel باید بر اساس شرایط واقعی خط انجام شود.
اگر سیال و محیط از نظر خوردگی شرایط نسبتاً معمولی داشته باشند و الزامات مکانیکی و دمایی با فولاد کربنی سازگار باشند، مدل فولادی میتواند گزینهای اقتصادی و کاربردی باشد.
در محیطهایی که خوردگی اهمیت بیشتری دارد، استفاده از استنلس استیل میتواند مطرح شود. در این حالت نیز باید گرید دقیق مانند ۳۰۴L یا ۳۱۶L و سازگاری آن با سیال بررسی شود.
بنابراین استنلس استیل همیشه بهترین انتخاب و فولاد کربنی همیشه انتخاب اقتصادی مناسب نیست؛ بلکه شرایط سرویس باید تعیینکننده متریال باشد.
انتخاب بال ولو بر اساس شرایط واقعی سرویس
بال ولو ضد انفجار فولادی و استیل زمانی میتواند عملکرد مناسبی داشته باشد که انتخاب آن بر اساس مجموعهای از پارامترهای فنی انجام شود. سایز، فشار، دما، نوع سیال، متریال بدنه، جنس سیت و توپ، نوع اتصال، کلاس فشار و نوع عملگر همگی در انتخاب شیر نقش دارند.
در محیطهای مستعد انفجار، یک نکته مهم دیگر نیز وجود دارد: حفاظت ضدانفجار تجهیزات الکتریکی نباید با جنس یا طراحی بدنه شیر اشتباه گرفته شود. اگر بال ولو به اکچویتور برقی، سلونوئید، لیمیتسوئیچ یا تجهیزات مشابه مجهز است، مشخصات حفاظتی آنها باید با طبقهبندی محل نصب مطابقت داشته باشد.
در نهایت، انتخاب یک بال ولو مناسب فقط با عبارتهایی مانند «فولادی»، «استیل»، «ضدانفجار» یا «Class 300» انجام نمیشود. بررسی دقیق دیتاشیت، Pressure-Temperature Rating، متریال قطعات در تماس با سیال، استانداردها و گواهی تجهیزات، مبنای انتخاب مطمئن برای خطوط صنعتی و محیطهای خطرناک است.
